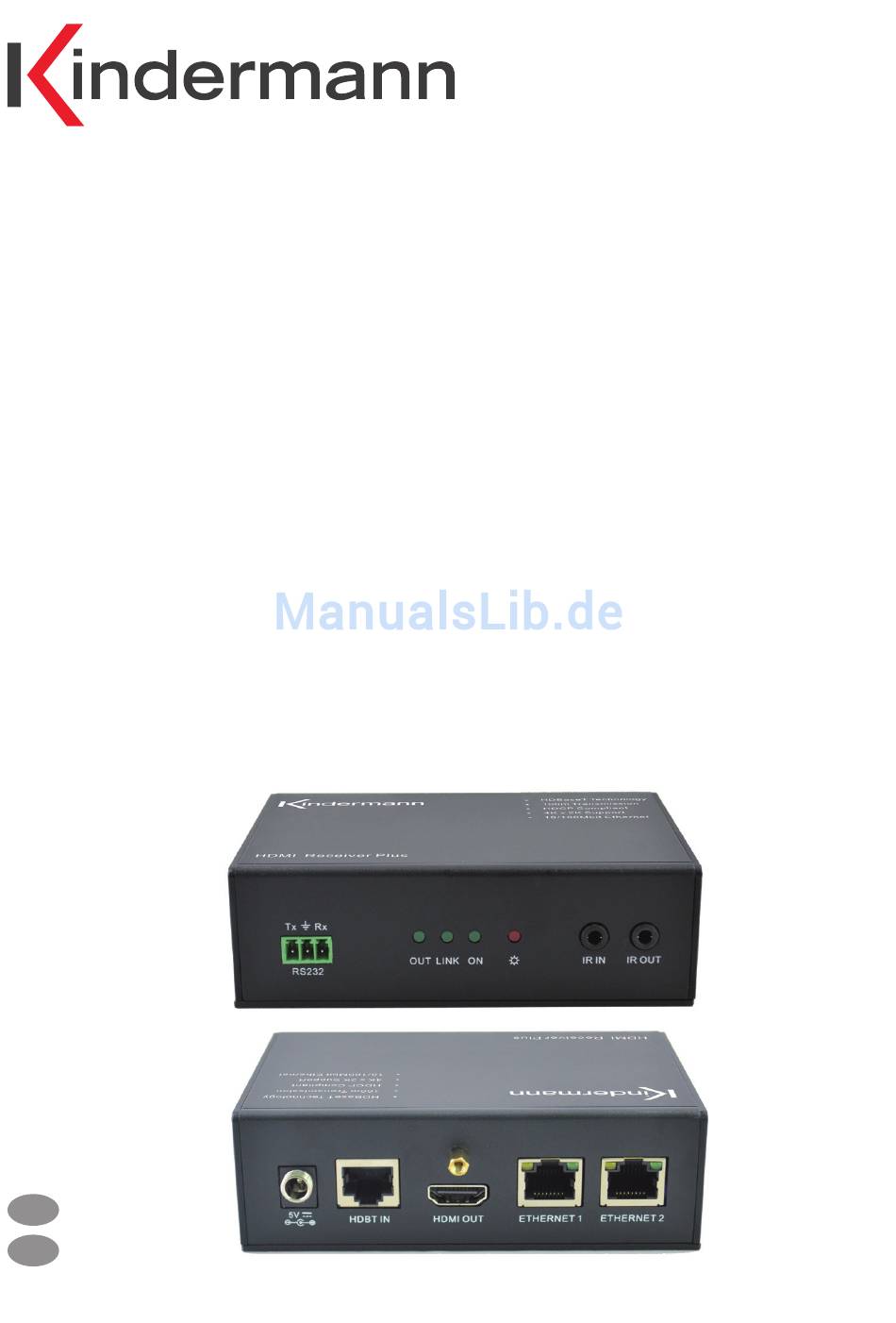

- Seite 1 HDMI-Receiver Plus HDMI Receiver Plus Art.-Nr. 7488000025 Ref. No. 7488000025 Bedienungsanleitung Operating instructions 11.2013...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung - Designated use Mit dem HDMI-Extender Plus werden HDMI-, Ethernet- und Kontroll-Signale (IR & RS232) bis 1080p und 100 MBit mittels Twisted Pair Kabel bis zu einer Entfernung von 100 m übertragen. Benötigt werden Transmitter und Receiver. HDMI Cat Extender Set Plus for the transmission of HDMI, Ethernet and control signals (IR & RS232) via twisted pair cable over a distance of up to 100 m at 1080p and 100 MBit. -
Seite 3: Installation
Anschließen - Installation Installieren Sie einen geeigneten Transmitter bei dem bilderzeugenden Gerät (z. B. PC) und den Receiver auf der Seite des bildausgebenden Gerätes (z. B. Monitor). Ein passender Transmitter (z. B. 7488 000 024) ist separat zu beziehen! Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5a, geschirmte Kabel mit niedrigem Widerstand sind von Vorteil, wir empfehlen ein Cat-6 AWG23 Kabel), möglichst als durchgehendes Kabel ohne Trennstellen. -
Seite 4: Receiver Beschreibung

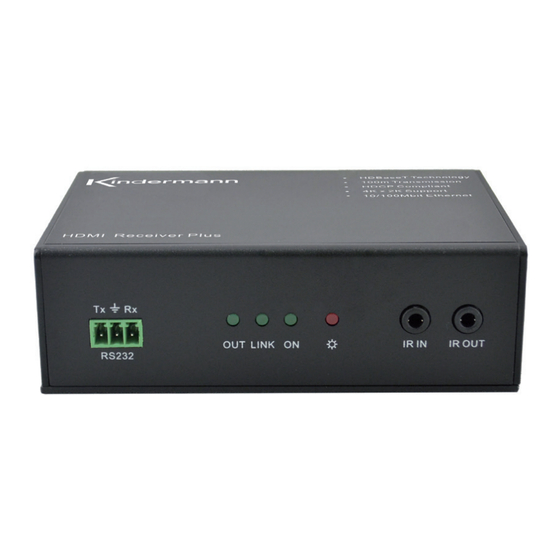

Receiver Beschreibung - receiver specification 118 mm 13,5 mm RS232 Anschluss, bidirektional 5 VDC: Hohlbuchse für die Spannungsversor- gung ON/LINK/IN Status LEDs: ON: Blinkt grün im normalen Betrieb TP IN: Dieser Eingang wird über das Cat Kabel LINK: Status Indikator für die TP-Verbindung mit dem Ausgang des Transceiver verbunden Leuchtet permanent bei bestehender HDMI OUT: Wird mit dem HDMI Eingang des... - Seite 5 Receiver Eingang /Input Ausgang /Output Eingangsignal RJ45, IR out Ausgang HDMI, IR in Input Signal Output Eingangs- RJ45, 3,5 mm Klinken- Ausgangsanschlüsse HDMI Buchse, 3,5 mm anschlüsse buchse Output Connections Klinkenbuchse Input Connections RJ45, 3,5 mm mini jack HDMI female, 3.5 mm mini jack Video TIA/EIA T568A oder Video...
- Seite 6 TIA/EIA T568A TIA/EIA T568B Farbe Farbe Colour Colour grün/weiß orange/weiß 1 2 3 4 567 8 green/white orange/white grün orange green orange orange/weiß grün/weiß orange/white green/white blau blau blue blue blau/weiß blau/weiß blue/white blue/white orange grün 1 2 4 5 7 8 orange green braun/weiß...
-
Seite 7: Fehlerbehebung Und Wartung
Fehlerbehebung und Wartung - Trouble shooting and maintenance • Sollte Farbverlust vorliegen oder kein Videosignal vorhanden sein, stellen Sie sicher, dass sämtliche Kabel funktionstüchtig und richtig angeschlossen sind • Sollte beim Umschalten kein Signal ausgegeben werden: - prüfen Sie ob ein Eingangssignal anliegt - prüfen Sie ob ein Ausgangssignal anliegt Dies kann mit Hilfe eines Oszilloskops oder eines Multimeters überprüft werden. - Seite 8 7488 000 025 D/GB 2013-11/842 095 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
