Inhaltszusammenfassung für NAD T 773

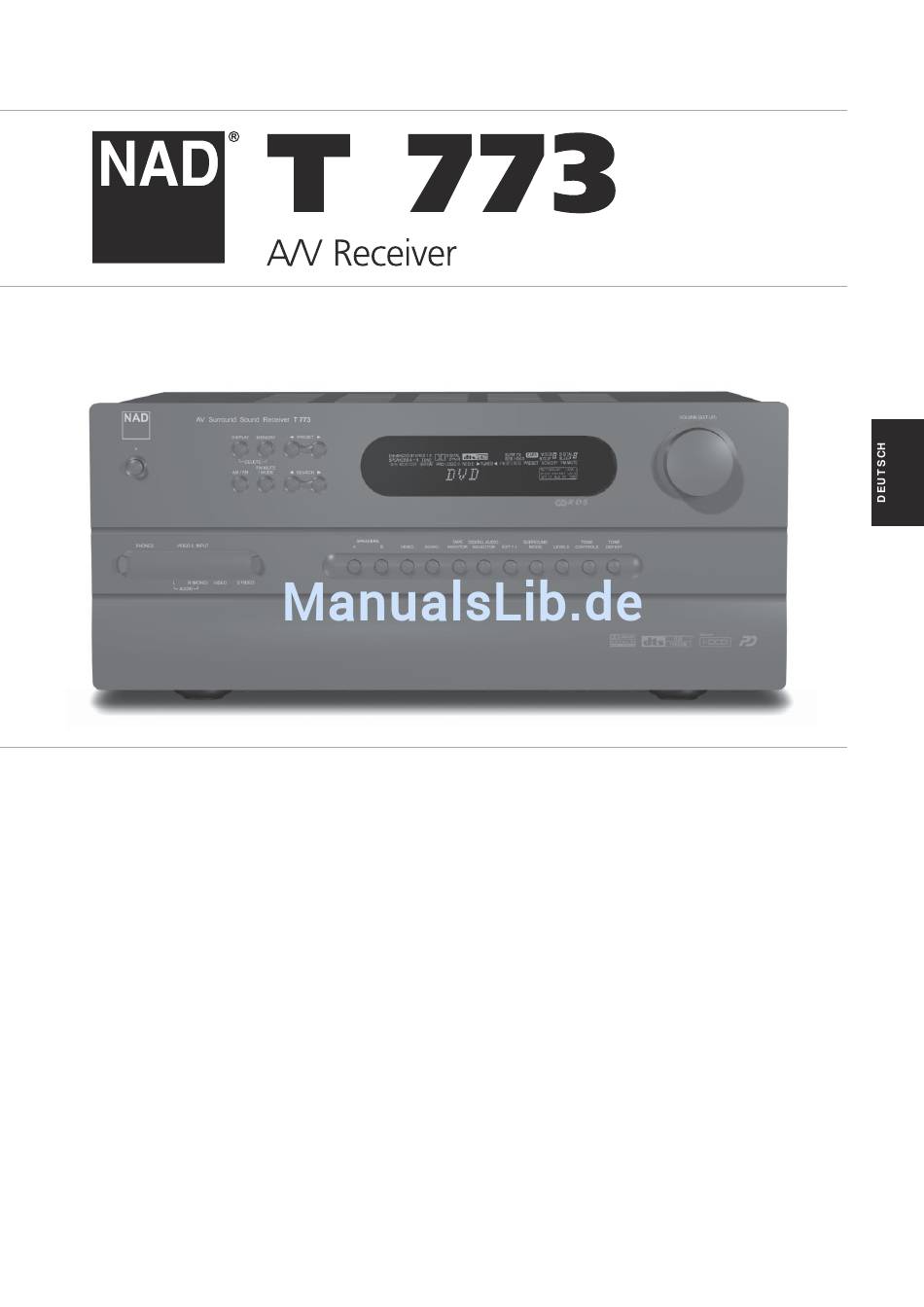

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis Sicherheitsinformationen Sicherheitsinforma Tionen Tionen
SICHERHEITSINFORMATIONEN ERLÄUTERUNG DER GRAFISCHEN SYMBOLE ERLÄUTERUNG DER GRAFISCHEN SYMBOLE ERLÄUTERUNG DER GRAFISCHEN SYMBOLE ERLÄUTERUNG DER GRAFISCHEN SYMBOLE ERLÄUTERUNG DER GRAFISCHEN SYMBOLE Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck soll den Benutzer vor einer nicht isolierten, für das Risiko eines elektrischen Schlages für Personen ausreichend hohen gefährlichen Spannung im Innern des Gerätegehäuses warnen. -
Seite 3: Elektrische Versorgung
SICHERHEITSINFORMATIONEN ELEKTRISCHE VERSORGUNG ELEKTRISCHE VERSORGUNG ELEKTRISCHE VERSORGUNG ELEKTRISCHE VERSORGUNG ELEKTRISCHE VERSORGUNG 1 Stromversorgungen - Dieses Gerät darf nur an solche Stromquellen angeschlossen werden, wie sie in der Bedienungsanleitung beschrieben und am Gerät angegeben sind. 2 Polarität - Zur Sicherheit sind manche Geräte mit einem gepolten Wechselstromstecker ausgestattet, der nur auf eine bestimmte Art in eine Steckdose paßt. -
Seite 4: Inhaltsverzeichnis
ALLE MÖGLICHKEITEN DES NAD T 773 VOLL NUTZEN ALLE MÖGLICHKEITEN DES NAD T 773 VOLL NUTZEN ....... -
Seite 5: Alle Möglichkeiten Des Nad T 773 Voll Nutzen
Wenn Sie gleich nach dem Auspacken ein wenig Zeit investieren, sparen Sie hinterher umso mehr, und es ist sicher der beste Weg, Ihre Investition in den NAD T 773 und diese leistungsstarke und flexible Heimkino-Komponente auch voll zu nutzen. -
Seite 6: Auspacken Und Aufstellen
• 1 Bedienungsanleitung Die Verpackung nicht wegwerfen. Bitte bewahren Sie den Karton und das Verpackungsmaterial des T 773 auf. Sollten Sie einmal umziehen oder den A/V Receiver transportieren müssen, ist dies auf jeden Fall der sicherste Behälter dafür. Wir haben schon viel zu viele ansonsten tadellose Geräte gesehen, die nur durch eine mangelhafte Verpackung beim... -
Seite 7: Eigenschaften Des T 773
BEDIENERFREUNDLICHKEIT BEDIENERFREUNDLICHKEIT Trotz aller Anstrengungen, die wir in die Klangqualität des T 773 investiert haben, ist es uns gelungen, eine nicht weniger hohe Bedienerfreundlichkeit zu erreichen. Für ein so anspruchsvolles Gerät ist das Design verblüffend einfach, und die Universalfernbedienung HTR 2 ist so übersichtlich und leicht zu verstehen wie die T 773-Frontplatte und die Bildschirmanzeige. -
Seite 8: Upgrade-Fähigkeit
Geübte Computeranwender können diese Upgrades selbst durchführen. Die Dateien werden von unserer Website per E-Mail heruntergeladen und durch Anschließen des T 773 an einen PC installiert. Außerdem kann der Händler, von dem der T 773 bezogen wurde, bei der Installation dieser Upgrades hinzugezogen werden. -
Seite 9: Kurzanleitung
KURZANLEITUNG Falls Sie es einfach nicht erwarten können, die Leistung Ihres neuen NAD T 773 Receivers zu erleben, geben wir Ihnen nachfolgend eine Kurzanleitung. Mit den folgenden Schritten wird Ihr DVD-Player am DVD-Eingang des T 773 angeschlossen. Lesen Sie dazu auf jeden Fall den Abschnitt „Einstellen der Eingänge“ weiter unten. -
Seite 10: Tte
Die gelbe Bereitschaftsanzeige wechselt von gelb nach grün und das VFL-Display leuchtet. STANDBY LED: Leuchtet gelb, wenn der T 773 im Bereitschaftsmodus ist, grün, wenn er eingeschaltet ist und blinkt kurzzeitig zur Anzeige des Empfangs von Infrarotbefehlen von der Fernbedienung HTR 2. Der Schutzmodus (Protection Mode) wird durch rotes Leuchten signalisiert, was bedeutet, daß... - Seite 11 Abschnitt „Einstellen der Eingänge“, weiter unten.) 14 EXT 7.1: Drücken Sie diese Taste zur Wiedergabe des an den T 773-Buchsen „7.1 CH. INPUT“ angeschlossenen Gerätes (in der Regel ein DVD- Audio- oder SACD-Mehrkanal-Player). Die Taste [Ext.7.1/5.1] (“10+”) der HTR 2 arbeitet in der gleichen Weise.
-
Seite 12: Rückwand
T 773 (C) EUROPEAN VERSION Stellen Sie alle Verbindungen mit dem T 773 A/V Receiver nur her, wenn dieser ausgeschaltet oder vom Netz getrennt ist. (Es ist ebenso ratsam, während der Verbindung oder Trennung von Signal- oder Netzverbindungen alle anderen Komponenten vom Netz zu trennen oder auszuschalten.) FM &... - Seite 13 Receivers korrekt eingestellt werden. Siehe „Einstellen des T 773“, weiter unten. 15 DVD, SAT, VCR, VIDEO 4, VIDEO 5: Dies sind die Haupteingänge des T 773. Zum Anschluß von S-Video-, Composite-Video- und analogen Stereoaudio-Signalen von Geräten wie DVD-Player und HDTV-/Satelliten-Tunern (siehe „Einstellen der Eingänge“, weiter unten). VCR und VIDEO 4 können mit Aufnahmegeräten wie Video- oder DVD-Rekordern verwendet werden.
-
Seite 14: Einstellen Des T 773
ERSTE SCHRITTE ERSTE SCHRITTE Bevor Sie die ersten Verbindungen an Ihrem T 773 herstellen, sollten Sie die Anordnung Ihres Hörraums, Ihrer Heimkino-Komponenten und Möbel – zumindest ansatzweise – festgelegt haben. Leider würde eine Erörterung von so wichtigen Fragen wie Lautsprecherplatzierung und Hör-/Sichtpositionen den Rahmen dieser Bedienungsanleitung sprengen. -
Seite 15: Panel Readout
Falls das OSD nicht erscheint, überprüfen Sie die Verbindungen an MONITOR OUT. HINWEIS: Das OSD ist nicht am Component-Video-Ausgang des T 773 vorhanden. Es wird auch nicht zu den Ausgängen VIDEO 3 und 4 geleitet, da dies Aufnahme- und keine Monitorausgänge sind. -
Seite 16: On-Screen-Display (Osd) Und Anzeigenfeld Auf Der Frontplatte
Sie verschiedene Modusvarianten wählen und je nach aktuellem Hörmodus verschiedene Parameter einstellen. Weitere Informationen dazu siehe „Die Hörmodi des T 773“, weiter unten. HINWEIS: Der Hörmodus gehört zum Voreinstellungssystem des T 773. Siehe „Erstellen und Verwenden von Voreinstellungen“. HINWEIS: Der Hörmodus, der zuletzt mit einem bestimmten Eingang eingestellt war, wird auch beim nächsten Aktivieren des Eingangs wieder aufgerufen, es sei denn, ein Dolby-Digital- oder DTS-Signal liegt... -
Seite 17: Einstellen Der Kanal-Balance (Test)
ANWENDEN EINES SPL-MESSGERÄTS ANWENDEN EINES SPL-MESSGERÄTS Es ist ganz praktikabel, die Pegeleinstellungen für den T 773 mit dem Gehör durchzuführen und wenn man das sorgfältig macht, erreicht man akzeptabel genaue Ergebnisse. Allerdings macht der Einsatz eines preisgünstigen Schalldruckpegelmessers (SPL-Messgerät) diese Aufgabe einfacher, genauer und vor allem wiederholbar. -
Seite 18: Erstellen Und Anwenden Von Voreinstellungen
ON-SCREEN-DISPLAY (OSD) UND ANZEIGENFELD AUF DER FRONTPLATTE ERSTELLEN UND ANWENDEN VON VOREINSTELLUNGEN Das Voreinstellungssystem (Presets) des T 773 ist zwar einfach, aber nichtsdestoweniger leistungsstark und flexibel. Sie können damit praktisch alle Aspekte der Audio-/Videowiedergabe anpassen und mit einem einzigen Tastendruck wieder abrufen. Alle Betriebsparameter des T 773, die im Hauptmenü <Setup>... -
Seite 19: Die Bedienung Des T 773
DIE BEDIENUNG DES T 773 Sie können den T 773 A/V Receiver über seine Frontplatte oder über die Fernbedienung HTR 2 bedienen. Da in den meisten Fällen hauptsächlich die Fernbedienung der Eingabe von Steuerungen dient, konzentrieren wir uns auf die Handhabung der Fernbedienung. Lesen Sie aber auf jeden Fall auch den Abschnitt „Frontplatte“. -
Seite 20: Auswählen Des Radios
EINSTELLEN VON SENDERVOREINSTELLUNGEN (PRESETS) EINSTELLEN VON SENDERVOREINSTELLUNGEN (PRESETS) Der T 773 kann bis zu 40 Ihrer Lieblings-Radiostationen zum sofortigen Abruf speichern: 30 UKW- und 10 Mittelwellesender. Stellen Sie zum Speichern einer Sendervoreinstellung zunächst die gewünschte Senderfrequenz ein (siehe oben) und drücken Sie anschließend die Taste Memory auf der Frontplatte. -
Seite 21: Über Dts- Und Dolby-Digital-Modi
DIE BEDIENUNG DES T 773 ÜBER DTS- UND DOLBY ÜBER DTS- UND DOLBY ÜBER DTS- UND DOLBY ÜBER DTS- UND DOLBY ÜBER DTS- UND DOLBY-DIGIT -DIGIT -DIGIT -DIGIT -DIGITAL-MODI AL-MODI AL-MODI AL-MODI AL-MODI DTS DIGIT DTS DIGIT DTS DIGITAL SURROUND... -
Seite 22: Dolby Pro Logic
Wiedergabe über die Frontkanäle links, center und rechts sowie die diskreten Surroundkanäle links/rechts (vorausgesetzt, diese sind im aktuellen <Speakers Setup> vorhanden). Der T 773 bietet zwei DTS Neo:6-Varianten: CINEMA und MUSIC. Siehe „Einstellen der Hörmodi“, weiter unten. • EARS Zweikanal-Aufzeichnungen, ob in Stereo oder Surround-kodiert, werden mit der NAD-eigenen Surroundverarbeitung reproduziert. -
Seite 23: Anzeige Des Signalmodus
Aufnahmen in Dolby Digital/EX und DTS/ES 6.1-Kanal werden unter Verwendung des hinteren Surround- Kanals reproduziert, falls in den aktuellen Lautsprechereinstellungen vorhanden. Darüber hinaus erzeugt der T 773 ein hinteres Surroundsignal auch von Aufnahmen in 5.1-Kanal Dolby Digital, DTS und solchen ohne EX/ES. -
Seite 24: Die Bedienung Des T 773
Sie entsprechend Ihrem System, der Aufnahme oder Ihren persönlichen Vorlieben modifizieren können. Wählen Sie mit der HTR 2-Fernbedienungstaste [Surr. Mode] oder der Taste Surround Mode auf der Frontplatte den Hörmodus aus, den Sie hören und anzeigen möchten. Er wird dann im VFL-Display des T 773 angezeigt. Mit den HTR 2-Cursortasten [ ] können Sie in der OSD-Zeile <MODE:>... -
Seite 25: Surround-Klang-Kanaltabelle
KLANGEINSTELLUNG KLANGEINSTELLUNG KLANGEINSTELLUNG Die Bass- und Höheneinstellung des T 773 erfolgt über die Frontplatten-Tasten tone Controls (und Tone Defeat); siehe „Frontplatte“, weiter oben. HINWEIS: Die Einstellungen für Bass/Höhen wirken sich nur auf die linken und rechten Frontkanäle aus und sind in allen Hörmodi aktiv. Bass/Höheneinstellungen gehören zu einer Voreinstellung: Die Bass/ Höheneinstellung zum Zeitpunkt des Speicherns der Voreinstellung wird beim Aufrufen dieser Voreinstellung... -
Seite 26: Anwendung Der Fernbedienung Htr 2
• Enthält vorprogrammierte Sammlung von NAD-Fernbedienungscodes. Die NAD HTR 2 ist zwar sofort nach dem Auspacken für die Bedienung des T 773 A/V Receivers bereit, aber eigentlich sind es acht Fernbedienungen in einer. Mit jeder der 8 Geräteauswahltasten im oberen Bereich der Fernbedienung kann eine neue „Seite“... -
Seite 27: Punch-Through (Durchschalten)
TEN) Mit der Punch-Trough-Funktion der HTR 2 können Sie eine Funktionstaste von einer Geräteauswahlseite auf einer anderen erhalten, so daß z. B. die AMP-Funktion [SURR MODE] immer noch den T 773 steuert, auch wenn die Geräteauswahlseite DVD aktiv ist. HINWEIS: Die Tasten [VOL] der HTR 2 sind für alle Geräteauswahlseiten als Punch-Through vorprogrammiert: [VOL] steuert unabhängig vom aktuell ausgewählten Gerät die Master-Lautstärke des T 773. -
Seite 28: Leuchtdauer Der Tastenbeleuchtung
Die HTR 2 kann gelernte, kopierte und Standard-Bibliotheksbefehle auf jeder beliebigen Taste speichern. (Die Standard-Bibliotheksbefehle sind die vorprogrammierten NAD-Codes wie z. B. die systemeigenen T 773-Befehle auf der Seite [AMP].) Die Befehle einer Taste können Sie ebenenweise bis hinunter zum Standard-Bibliotheksbefehl löschen und dabei gelernte Befehle, durchgeschaltete (Punch-Through) Funktionen... -
Seite 29: Zusammenfassung Der Htr 2-Modi
VERWENDEN DER FERNBEDIENUNG ZR 2 VERWENDEN DER FERNBEDIENUNG ZR 2 Die ZR 2 ist eine diskret kompakte Fernbedienung zur Steuerung des T 773 auch aus anderen Räumen als dem Aufstellungsraum. Sie ermöglicht die vollständig getrennte Steuerung der gewählten Signalquelle unabhängig vom Aufstellungsraum. Das bedeutet, der Zoneneingang kann ein ganz anderer (Audio und Video) als der Haupteingang sein und damit auch die jeweilige Lautstärke. -
Seite 30: Troubleshooting (Problemlösung)
• Center-Pegel in <Channel Levels> (Kanalpegel) zu niedrig eingestellt Kein Dolby Digital/DTS • Der digitale Ausgang der Signalquelle ist • Anschlüsse überprüfen nicht an einem digitalen Eingang des T 773 • Einstellung der Signalquelle überprüfen angeschlossen • Signalquelle nicht für digitalen Mehrkanalausgang konfiguriert T 773 reagiert nicht auf Fernbedienung HTR 2 •... -
Seite 31: Technische Daten
Abmessungen (B x H x T) 17-1/8 x 7-5/8 x 16-5/8" (435 x 195 x 423 mm) Nettogewicht 52.8 lbs (24 kg) Versandgewicht 67.5 lbs (30.7 kg) Technische Änderungen vorbehalten. Aktualisierte Dokumentation und Merkmale sowie neueste Informationen über Ihren T 773 finden Sie auf www.nadelectronics.com... - Seite 32 A Division of Lenbrook Industries LTD All rights reserved. No part of this publication may be reproduced, stored or transmitted in any form without the written permission of NAD Electronics International A Division of Lenbrook Industries LTD T 773 Manual D 10/03 China...
