2-KANAL-VERSTÄRKER: X3-ZEUS / X3-COLOSSUS

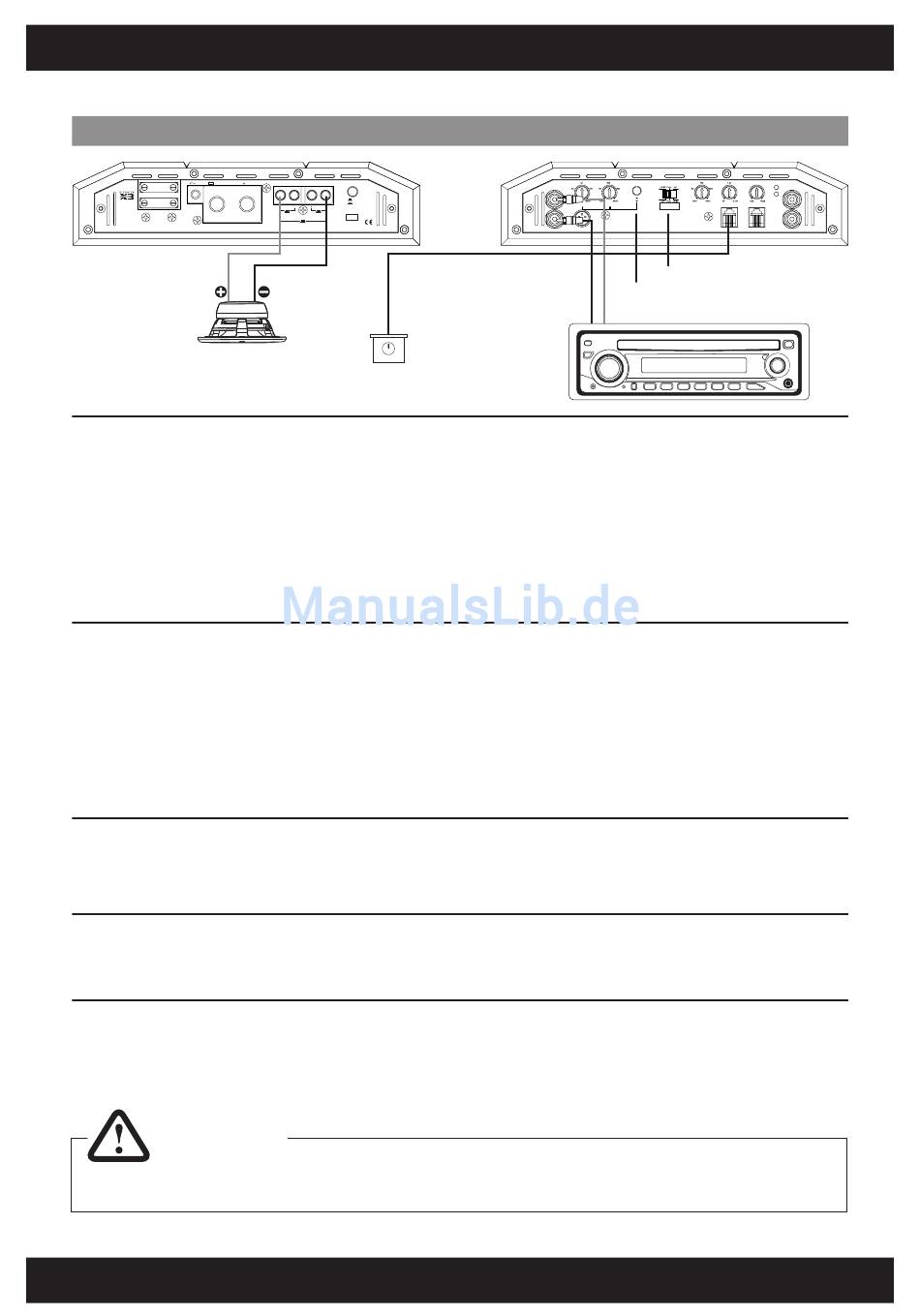

ANSCHLUSSBEISPIEL: 1-Kanal-Modus Mono Subwoofer gebrückt
REM BATT +12V
ZEUS
2 x 350 W/4Ω
2 x 600 W/2Ω
2 x 750 W/1Ω
FUSE
POWER INPUT
Subwoofer
2 – 8 Ohm
Bass-Fernbedienung mittels beiliegendem Kabel mit
dem Anschluss am Verstärker verbinden (REMOTE IN)
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT) des Verstärkers mittels geeigneten
hochwertigen Cinch-Audiokabeln. Falls Ihr Steuergerät über einen separaten Subwoofer-Ausgang (SUB OUT) verfügt, kann vorzugsweise
dieser benutzt werden.
• Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT + Mono bridged -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz des Kanalpaars 2 Ohm nicht unterschreitet.
Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
WEICHENKONFIGURATION
• Im Mono-/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LP/BP) wählen, dadurch wird der Subwoofer von den höheren
• Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz liegen (je nach Größe des Subwoofers) und ist über den
• LOW PASS-Regler einstellbar.
• Der Hochpass-Regler (HIGH PASS) ist in diesem Anschlussbeispiel ohne Funktion.
• Der SUBSONIC Regler filtert die ultratiefen und nicht hörbaren, aber teilweise für den Subwoofer schädlichen Frequenzen vom Signal
heraus und ein BANDPASS-Signal wird erzeugt. Die Subsonicfrequenz sollte bei 15Hz - 50Hz, je nach Größe des Subwoofers liegen.
WICHTIG: Ist dieser höher als der LOW PASS eingestellt, kommt kein Ton.
• Bringen Sie den Tastschalter STEREO 12 dB / MONO 24 dB in die Position MONO 24 dB (gedrückt). Dadurch wird die Flankensteilheit
des Tiefpass-Signals auf 24 dB/Okatve erhöht.
PEGELREGLER
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 9 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASSANHEBUNG
• Der Regler BASS BOOST erlaubt eine Bassanhebung um bis zu +18dB.
• Eine zu hoch eingestellte Bassanhebung kann Ihre Lautsprecher durch Clipping/Überlastung zerstören sowie Ihr Hörvermögen nachhaltig
schädigen. Benutzen Sie diesen Regler stets mit Bedacht.
BASS-FERNBEDIENUNG
• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.
Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel am REMOTE IN-Anschluss.
• Der REMOTE OUT-Anschluss dient zum Anschluss des Bass Remote-Kabels eines weiteren Verstärkers aus der HiFONICS X3
Serie (nur im LOW PASS-Modus). Dadurch können mit nur einer Fernbedienung mehrere Verstärker kontrolliert werden.
HINWEIS!
Benutzen Sie die Bassanhebung stets mit Bedacht. Eine zu hoch eingestellte Bassanhebung kann
Ihre Lautsprecher durch Clipping/Überlastung zerstören und Ihr Hörvermögen nachhaltig schädigen.
GND SPEAKER OUTPUT LOGO BADGE
BLUE
WHITE
LCH RCH
e
13
MONO BRIDGED
021224
LINE INPUT
L
SUBSONIC LOW PASS
R
BALANCED INPUT
Stereo Cinch-Audio-
kabel (R/L oder SUB
OUT) vom Steuer-
gerät mit dem LINE
R L
INPUT R/L verbinden
8
X-OVER MODE
POWER
LINE OUTPUT
STEREO 12dB PROTECT
MONO 24dB
HIGH PASS LEVEL BASS BOOST
VICE VERSA
LINE OUTPUT SIGNAL
REMOTE IN REMOTE OUT
Schalterstellung LP
Schalterstellung MONO 24 dB
