• Ausschließliche DP-Ausgabe: 3840 x 2160 Pixel (30 Hz)
• Ausschließliche VGA-Ausgabe: 1920 x 1200 Pixel (60 Hz)
• Simultane DP- und VGA-Ausgabe: 1920 x 1080 Pixel (60 Hz)
• Simultane DP‑ und DP-Ausgabe: 1920 x 1080 Pixel (60 Hz)
Komponentenübersicht

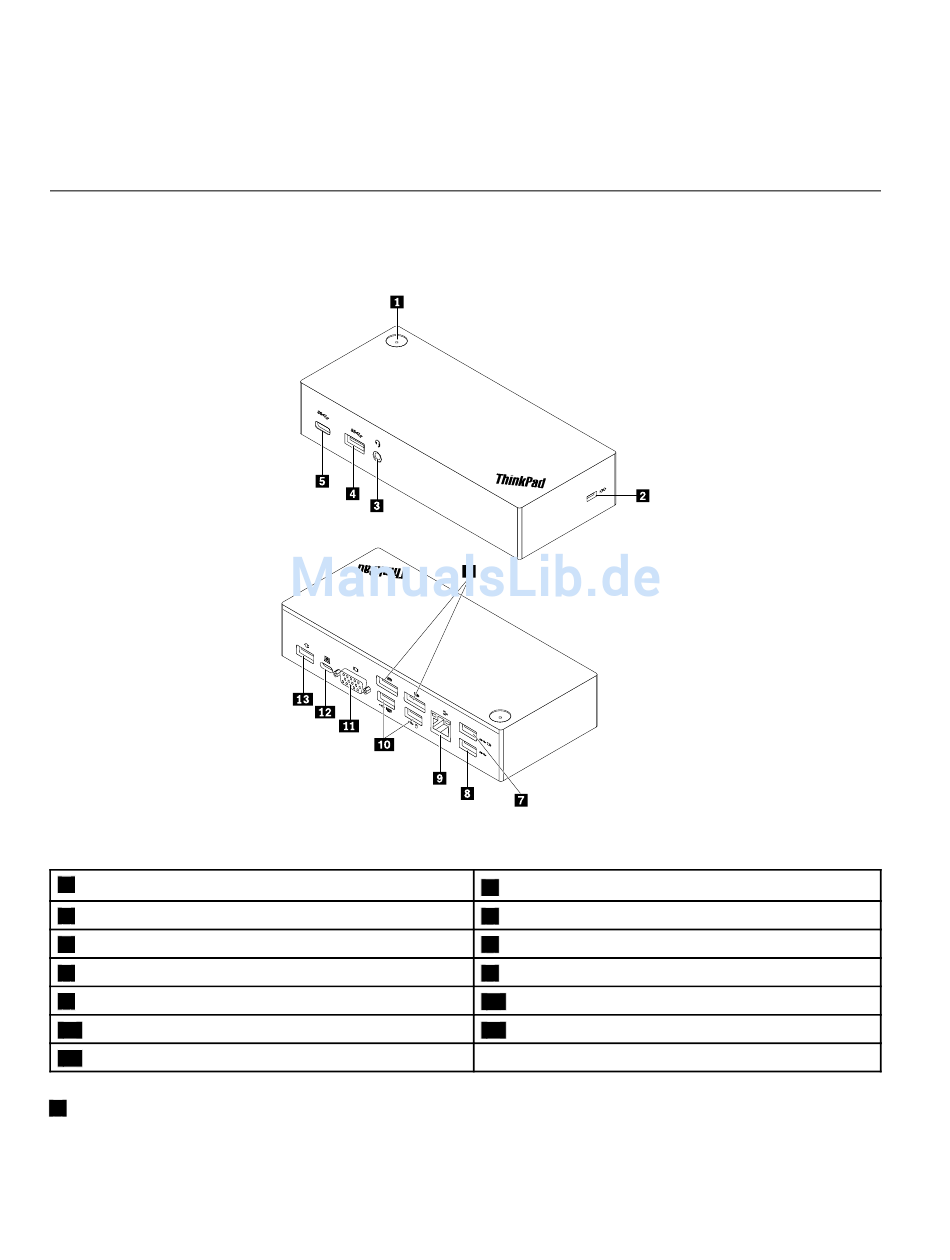

Die folgende Abbildung zeigt die Positionen der Anschlüsse und Steuerelemente an der Andockstation.
Abbildung 1. Komponentenübersicht
1
Netzschalter mit Betriebsanzeige
3
Kombinationsanschluss für Headset und Mikrofon
5
USB-C-Anschluss
7
Always On USB 3.0-Anschluss
9
Ethernet-Anschluss
11
VGA-Anschluss
13
Netzteilanschluss
1 Netzschalter mit Betriebsanzeige
• Betriebsspannungsschalter
– Wenn die Verbindung zwischen der Andockstation und dem Computer getrennt ist, drücken Sie den
Netzschalter, um die Andockstation auszuschalten.
2
ThinkPad USB-C Dock Benutzerhandbuch
2
Öffnung für das Sicherheitsschloss
4
USB 3.0-Anschluss
6
DP-Anschlüsse
8
USB 3.0-Anschluss
10
USB 2.0-Anschlüsse
12
USB-C-Anschluss
