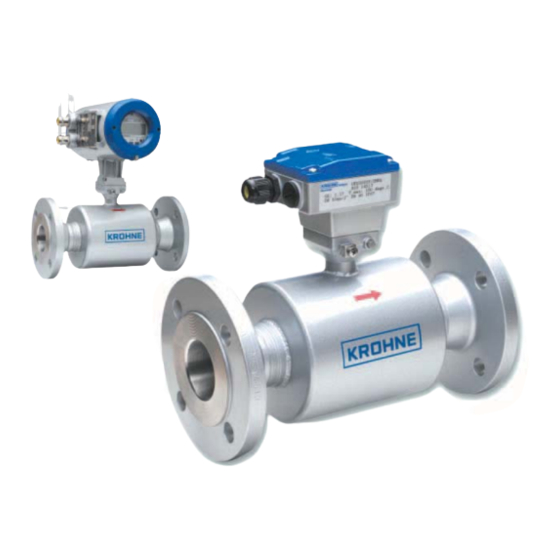

3-Strahl-Ultraschall-
Durchflussmessgerät
UFM 3030 Kompact
Ultraschall-Durchflussmessgerät
UFC 030 Messwertumformer
UFS 3000 Messwertaufnehmer
Schwebekörper-Durchflussmessgeräte
Vortex Durchflussmessgeräte
Durchflusskontrollgeräte
Magnetisch-induktive Durchflussmessgeräte
Ultraschall-Durchlussmessgeräte
Masse-Durchflussmessgeräte
Füllstandmessgeäte
Kommunikationstechnik
Engineering systems & solutions
Schalter, Zähler, Anzeige & Schreiber
Energie
Druck & Temperatur
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE UFM 3030
Inhaltszusammenfassung für KROHNE UFM 3030

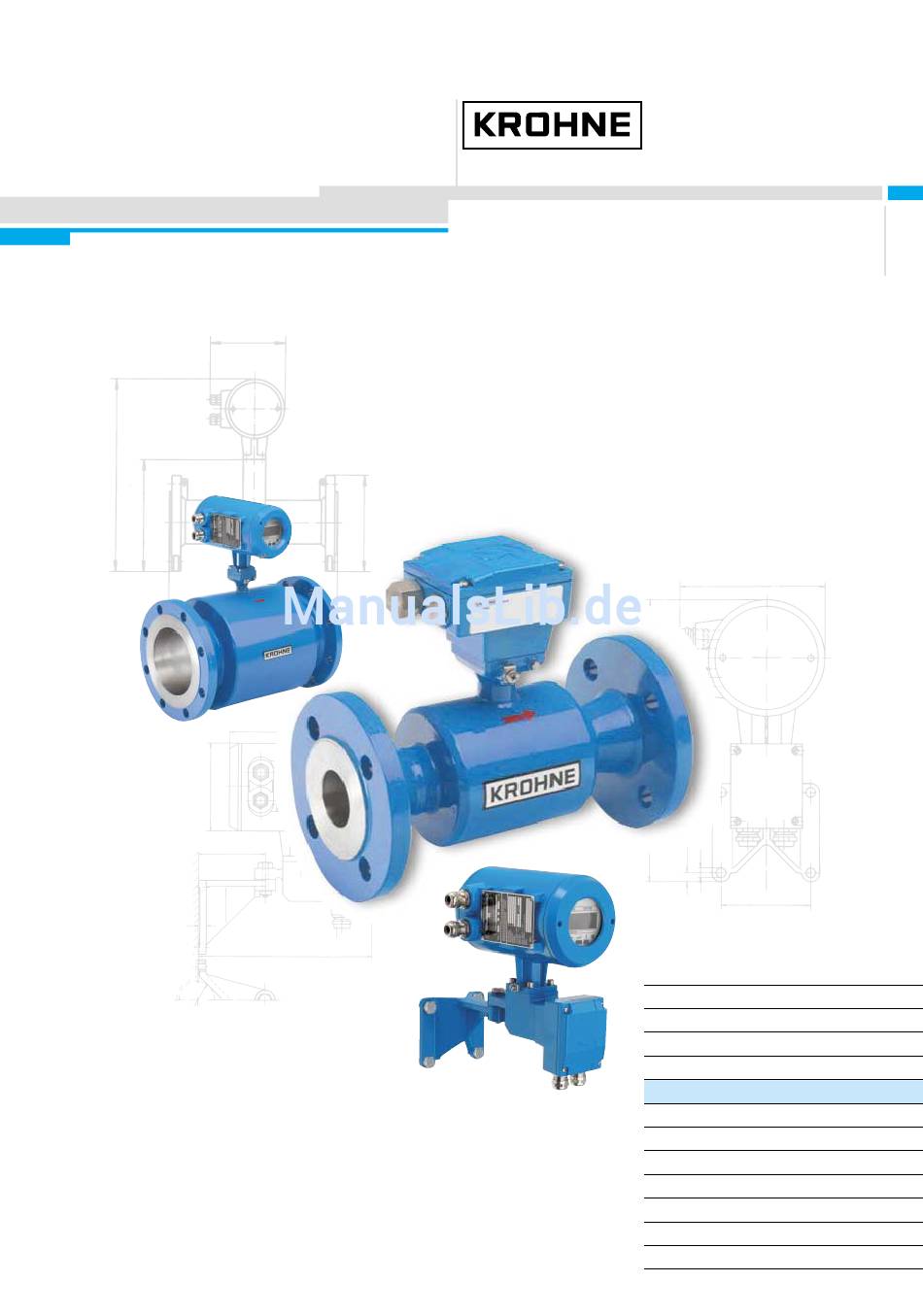

- Seite 1 DIN A4: 7.10028.31.00 © KROHNE 06/2003 7.30934.11.00 Bedienungs- und Installations- Anleitungen 3-Strahl-Ultraschall- Durchflussmessgerät UFM 3030 Kompact Ultraschall-Durchflussmessgerät UFC 030 Messwertumformer UFS 3000 Messwertaufnehmer Schwebekörper-Durchflussmessgeräte Vortex Durchflussmessgeräte Durchflusskontrollgeräte Magnetisch-induktive Durchflussmessgeräte Ultraschall-Durchlussmessgeräte Masse-Durchflussmessgeräte Füllstandmessgeäte Kommunikationstechnik Engineering systems & solutions Schalter, Zähler, Anzeige & Schreiber Energie Druck &...
-
Seite 2: Allgemeine Sicherheitshinweise
Für korrekte Installation und Verbindung der Kabel sorgen, um Beschädigungen und Gefahrensituationen zu vermeiden. • Wenn das Gerät nicht ordnungsgemäß funktioniert, Service-Handbuch konsultieren oder Serviceabteilung von KROHNE hinzuziehen. • Im Inneren des Geräts befinden sich keine Komponenten, die vom Anwender gewartet oder verändert werden dürfen. -
Seite 3: Haftungssausschluss
Für das vorliegende Handbuch und alle anderen Dokumente bleiben Änderungen ohne Vorankündigung vorbehalten. • KROHNE ist nicht haftbar für irgendwelche Schäden, die auf die Verwendung dieses Produkts zurückzuführen sind, weder für direkte noch indirekte Schäden, straf- oder zivilrechtliche Konsequenzen, Schadenersatzverpflichtungen oder Folgeschäden. -
Seite 4: Mitgelieferte Dokumentation
Bei der Ausführung für Ex-gefährdete Bereiche: Installations- und Bedienungsanleitung für die Verwendung in Gefahrenbereichen • Service-Handbuch • Genehmigungen, falls nicht in der Installations- und Bedienungsanleitung enthalten • Protokoll der Werkseinstellungen für den Messumformer • Zertifikat über die Daten der Systemkalibrierung UFM 3030... - Seite 5 Installation, um zu sehen, ob die Elektronik beim Transport beschädigt wurde. Vergewissern Sie sich, dass auf dem Typenschild die korrekte Betriebsspannung angegeben ist. Wenn diese vom bestellten Gerät abweicht, wenden Sie sich bitte an den örtlichen KROHNE- Vertreter.
- Seite 6 Messwertaufnehmer, die nicht von Messstoff bedeckt sind, geben falsche oder keine Signale. Es werden durch einen solchen Zustand allerdings auch keine Beschädigungen verursacht. Flussrichtung. Der UFM 3030 ist ein bidirektionaler Durchflussmesser. Der Anzeigepfeil zeigt die positive Richtung auf dem Durchflussmesser an. UFM 3030...
- Seite 7 Durchflussraten oder führt gar keine Messung durch (da die Umformerpaare nicht mehr vom Messstoff bedeckt sind). Offene Zuführung oder Ableitung: Installieren Sie das Messgerät in einem abgesenkten Teilstück der Rohrleitung, so dass die Leitung am Messgerät vollständig gefüllt ist. UFM 3030...
-
Seite 8: Flanschanschlüsse
1. Flansch des Messwertaufnehmers 2. Dichtung 3. Flanschanschluss 4. Schraubenbolzen 5. Mutter 6. Unterlegscheibe 7. Isolierende Muffe Befolgen Sie die Anweisungen zur Erdung. Verwenden Sie Kabel mit 4 mm² (= AWG 10). Hinweis: KROHNE liefert keine Kabel zur Erdung mit. UFM 3030... -
Seite 9: Anschlusskasten Des Messumformers
Installationsanleitung für Gefahrenbereiche). Netzanschluss Bei Anschluss an die allgemeine Netzversorgung: Umgebungsbedingungen • Für einen sicheren Einsatz des UFM 3030 gelten folgende Bedingungen: • Das Gerät ist für die Verwendung in Innen- und Außenräumen bis zur Schutzkategorie IP67 (IEC 60529) geeignet. •... - Seite 10 Messumformer-Gehäuses verbunden werden. Beim UFM 3030C wird diese Verbindung im Werk vorgenommen. Die Klemmen des Messwertaufnehmers und die Klemmen des Messumformers müssen zwischen den Nummern, die auf dem Messwertaufnehmerkabel und in den Anschlusskästen angegeben sind, verbunden werden. Kabeldurchmesser: 11 mm, minimaler Biegeradius: 8 x Kabeldurchmesser. UFM 3030...
- Seite 11 Anschluss von Ein- und Ausgängen V DC I = 100 mA Kommunikationsanschluss + Für Feldbus-Kommunikation Kommunikationsanschluss - Für Feldbus-Kommunikation P/I/C Kombinierter Strom- (I), Digital- (C) und Siehe Spezifikationen I/C-Klemme Pulsausgang (P). Siehe Funktionsbeschreibung und P-Klemme I/C-Klemme und P-Klemme UFM 3030...
- Seite 12 Passiv Für die Versorgung: U = 32 V DC, = 24 V AC R1 = 470 Ohm, R2 = U*R1/(V+-U) Digitaleingang Analogeingang Aktiv Passiv Für die Versorgung: U = 15 - 30 V DC, I = 1,5 mA UFM 3030...
- Seite 13 TEST, NO ERROR und die ID-Nr. _ _ _ _ _ _ _ des Messumformers. Danach erscheint auf der Anzeige die momentane Durchflussrate und/oder die interne Zählung in kontinuierlicher oder alternierender Form (abhängig von der Einstellung, siehe Funktion 3.03 Anzeige oder Funktion 1.02 Anzeige). UFM 3030...
- Seite 14 Drücken der Taste ↑ gewählt werden oder werden automatisch in Intervallen von 5 Sekunden weitergeschaltet. Fehler werden durch blinkende Anzeigezeilen und/oder im Kompassfeld angezeigt. Eine Beschreibung der Fehler und Abhilfemaßnahmen findet sich im Hauptmenü Fehler/Zähler. UFM 3030...
- Seite 15 (Skalenendwert) oder METER SIZE (Messweite) geändert werden müssen. Die untere Abbildung zeigt die Haupt-Bedienungsstruktur des Messumformers. Der Cursor bzw. die blinkende Komponente der Anzeige wird als unterstrichener Text gezeigt. Eine komplette Übersicht über das Menü findet sich im Service-Handbuch. UFM 3030...
- Seite 16 Aktives Zeichen zu Funktion 3.03.07 CYCL DISP. der aktuellen neuen Werten Menüebene durchschalten. nacheinander durchschalten. Funktion Text Beschreibung und Einstellungen 0.00.00 ERROR/TOT Hauptmenü 0.00.00 Error/Totalizer (Fehler/Zähler) 0.00.01 VIEW ERR Ansicht der Liste der Fehlermeldungen 0.00.02 RST ERR Fehlermeldungen zurücksetzen UFM 3030...
- Seite 17 Beendigung mit der Taste ↵. 2.03.02 AN INP 2 Test Analogeingang 2 Messung des Stroms am Analogeingang 2. Beendigung mit der Taste ↵. 2.03.03 DIG INPUT Test Digitaleingang Messung des Pegels am Digitaleingang. Beendigung mit der Taste ↵. UFM 3030...
- Seite 18 3.01.07 CUTOFF OFF Wert für Abschaltung "inaktiv" Bereich: 2 bis 20% von Q100% Der "off"-Wert muss höher als der "on"-Wert sein 3.01.08 METER SIZE Messgerät-Nennweite Auswahl einer Größe aus der Tabelle der Messgerät-Nennweiten: 25-3000 mm, entspricht 1-120 Zoll UFM 3030...
- Seite 19 Einheit: Celsius oder Fahrenheit Bereich: -50° bis 150°C 3.02.06 INP2 4 mA 4 mA Referenz für Analogeingang 2 4 mA Druckreferenz Einheit: Bar(a) oder psi(a) Bereich: 0 bis 100 Bar(a) 3.02.07 INP2 20 mA 20 mA Referenz für Analogeingang 2 UFM 3030...
- Seite 20 Untermenü 3.04.00 Stromausgang 3.04.01 FUNCTION Funktion des Stromausgangs OFF (ausgeschaltet) ACT FLOW (aktueller Durchfluss) CORR FLOW (korrigierter Durchfluss), siehe Funktion 3.02.01 und 3.02.08 bis 3.02.11 F/R IND (Vorwärts/Rückwärts-Anzeige des aktuellen Durchflusses) VOS (Schallgeschwindigkeit, der Bereich wird unter Funktion UFM 3030...
- Seite 21 AN INP ERR (Analogeingang-Fehleranzeige) OVERRANGE (Anzeige bei Bereichsüberschreitung) TRIP POINT (Auslösung, wenn der aktuelle Durchfluss (Q) über einen eingestellten Grenzwert hinausgeht) 3.05.04 TRIP PNT 1 Erster Auslösepunkt Bereich: 0 bis 120% von Q100% 3.05.05 TRIP PNT 2 Zweiter Auslösepunkt UFM 3030...
- Seite 22 UNIT TEXT Text für benutzerdefinierte Einheit Definition: Volumen/Zeit Mögliche Zeichen für die Stellen: A..Z / Leerzeichen / 0..9 Bruchstrich "/" an fünfter Stelle unveränderbar Werkseinstellung: XXXX/YYY 3.07.06 UNIT VOL Benutzerdefinierte Einheit für Volumen Quantität des benutzerdefinierten Volumens pro m³. UFM 3030...
- Seite 23 Wert für Abschaltung "ON", siehe Funktion 3.01.06 4.03.03 CUTOFF OFF Wert für Abschaltung "OFF", siehe Funktion 3.01.07 4.04.00 ENERGY Skalenendwert für Temperaturenergierate (E) nicht korrekt. Der Skalenendwert wird mit dem maximalen Wert verglichen, der gemessen werden kann und die Bedingungen erfüllt. Emax < E UFM 3030...
- Seite 24 Funktion des Digitaleingangs, siehe Funktion 3.06.01 4.10.02 CURR FUNCT Funktion des Stromausgangs, siehe Funktion 3.04.01 4.10.03 CURR Bereich des Stromausgangs, siehe Funktion 3.04.03 RANGE 4.10.04 PULS FUNCT Bereich des Pulsausgangs, siehe Funktion 3.05.01 4.13.00 EPROM EPROM-Prüfsummenfehler, Gerät muss zurückgesetzt werden. UFM 3030...
- Seite 25 Sie sich an den für Sie zuständigen und von KROHNE autorisierten Servicefachmann. Einsendung des Durchflussmessers an KROHNE für Service oder Reparatur KROHNE führt am Durchflussmesser nur dann Servicearbeiten durch, wenn er von einer Erklärung begleitet wird (siehe folgendes Muster), dass die Handhabung des Durchflussmessers keine Gefahren birgt.
