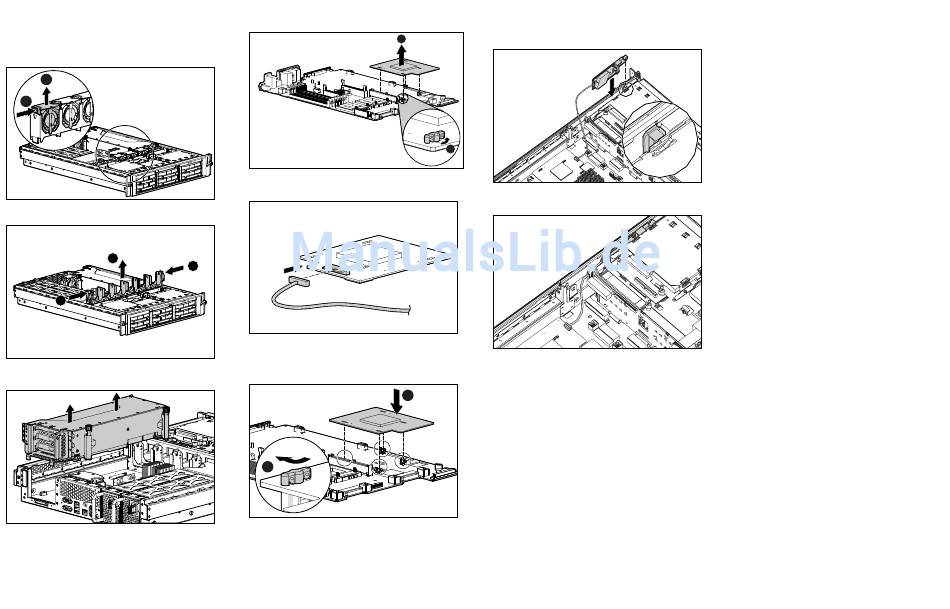

Installieren des Controllers
1. Schalten Sie den Server aus, ziehen Sie das Netzkabel ab,
und öffnen Sie den Server.
2. Bauen Sie die Lüfter von der vorderen Lüfterhalterung ab.
2
1
3. Bauen Sie die Lüfterhalterung aus.
2
1
4. Bauen Sie die PCI-Riser-Gehäusebaugruppe entsprechend
der auf der Baugruppe angegebenen Vorgehensweise aus.
5. Bauen Sie den Smart Array 5i Controller von der
Systemplatine ab.
6. Schließen Sie ein Ende des Kabels (aus dem Kit) an den
Anschluss auf der Smart Array 5i Plus Controller Karte an.
1
7. Setzen Sie den Smart Array 5i Plus Controller und das
angeschlossene Kabel in den Sockel auf der Systemplatine,
und drücken Sie die Karte fest in den Sockel, so dass beide
Anschlüsse einrasten.
2
8. Schließen Sie das andere Ende des Kabels an den Anschluss
am Akkumodul an.
9. Führen Sie die Akkumodulbaugruppe in den Zwischenraum
zwischen dem Server-Chassis und dem internen Laufwerk ein.
Der Haken am Kunststoffträger passt an dieser Stelle in eine
2
Lücke nahe der Vorderseite des Chassis.
1
10. Verlegen Sie das Kabel des Akkumoduls an der Wand
des Servers.
11. Bauen Sie Riser-Gehäusebaugruppe, Lüftergehäuse und Lüfter
wieder ein.
Die Installation ist damit abgeschlossen.
