Installationsanweisung

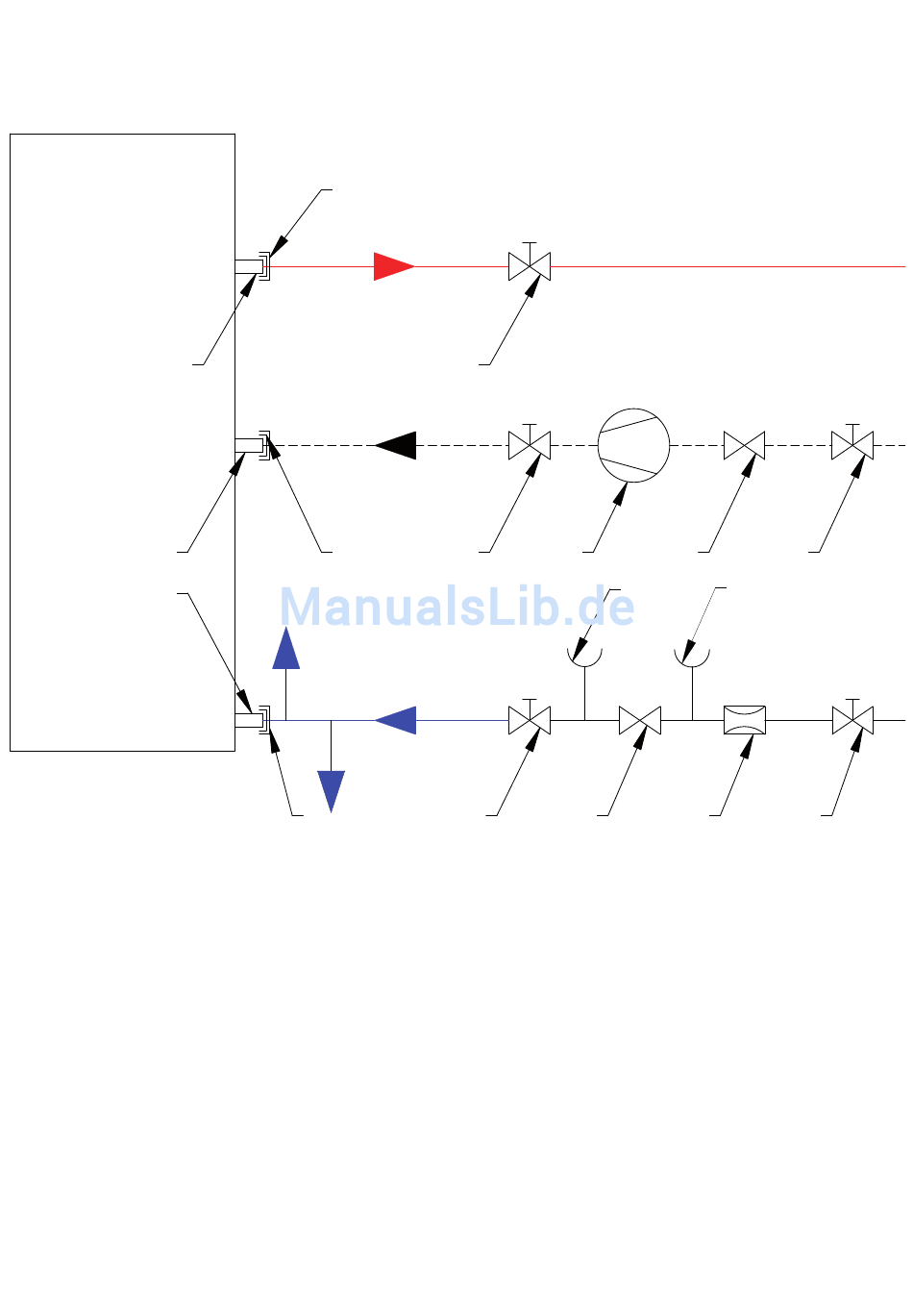

1.5.3 Wasserkreislauf – Hydraulikplan
8
8
1 - Absperrventil
2 - Druckminderventil
3 - Prüfventil
4 - Rückschlagventil
5 - Manometeranschlussstutzen
6 - Zirkulationspumpe
7 - Lösbare Verschraubung
8 - ¾" RG
• Kaltwasseranschluss nach DIN 1988
• Sicherheitsventil (Abblasdruck 6 bar) oberhalb der Speicherkante
montieren
• Ventil an tiefster Stelle für Entleerung des Behälters montieren
6
7
varmt vand
warm water
Warmwasser
8
cirkulation
circulation
Zirkulation
7
til sikkerhedsventil
to safety valve
für Sicherheitsventil
tilslutning koldt vand
cold water connection
Kaltwasseranschluss
7
tømning
draining
Entleerung
1
1 6
5
1 4
4 1
3
2 1
