Installation

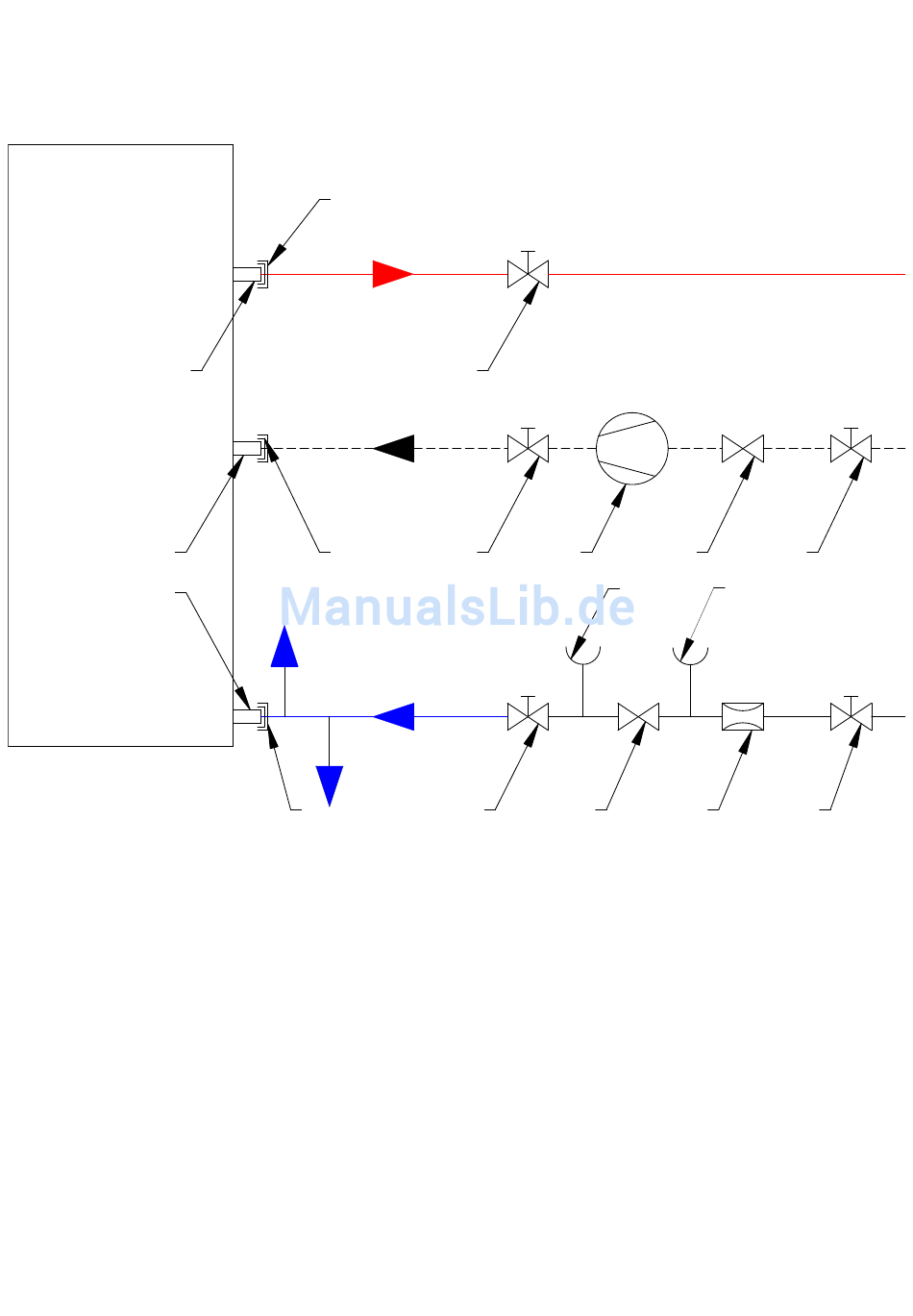

1.5.4. Wasserkreislauf – Hydraulikplan
8
8
1 - Absperrventil
2 - Druckminderventil
3 - Prüfventil
4 - Rückschlagventil
5 - Manometeranschlussstutzen
6 - Zirkulationspumpe
7 – Lösbare Verschraubung /
8 – ¾" RG
Kaltwasseranschluss nach DIN 1988
•
Sicherheitsventil (Abblasdruck 6 bar) oberhalb
•
der Speicherkante montieren
Ventil an tiefster Stelle für Entleerung Behälter
•
6
7
varmt vand
warm water
Warmwasser
8
cirkulation
circulation
Zirkulation
7
til sikkerhedsventil
to safety valve
nach Sicherheitsventil
tilslutning koldt vand
cold water connection
Kaltwasseranschluss
7
tømning
draining
Entleerung
1
1
6
5
1
4
4
1
3
2
1
