Schaltplan Opt 170 - Genvex Vanvex RS Installationsanweisung

Installationsanweisung

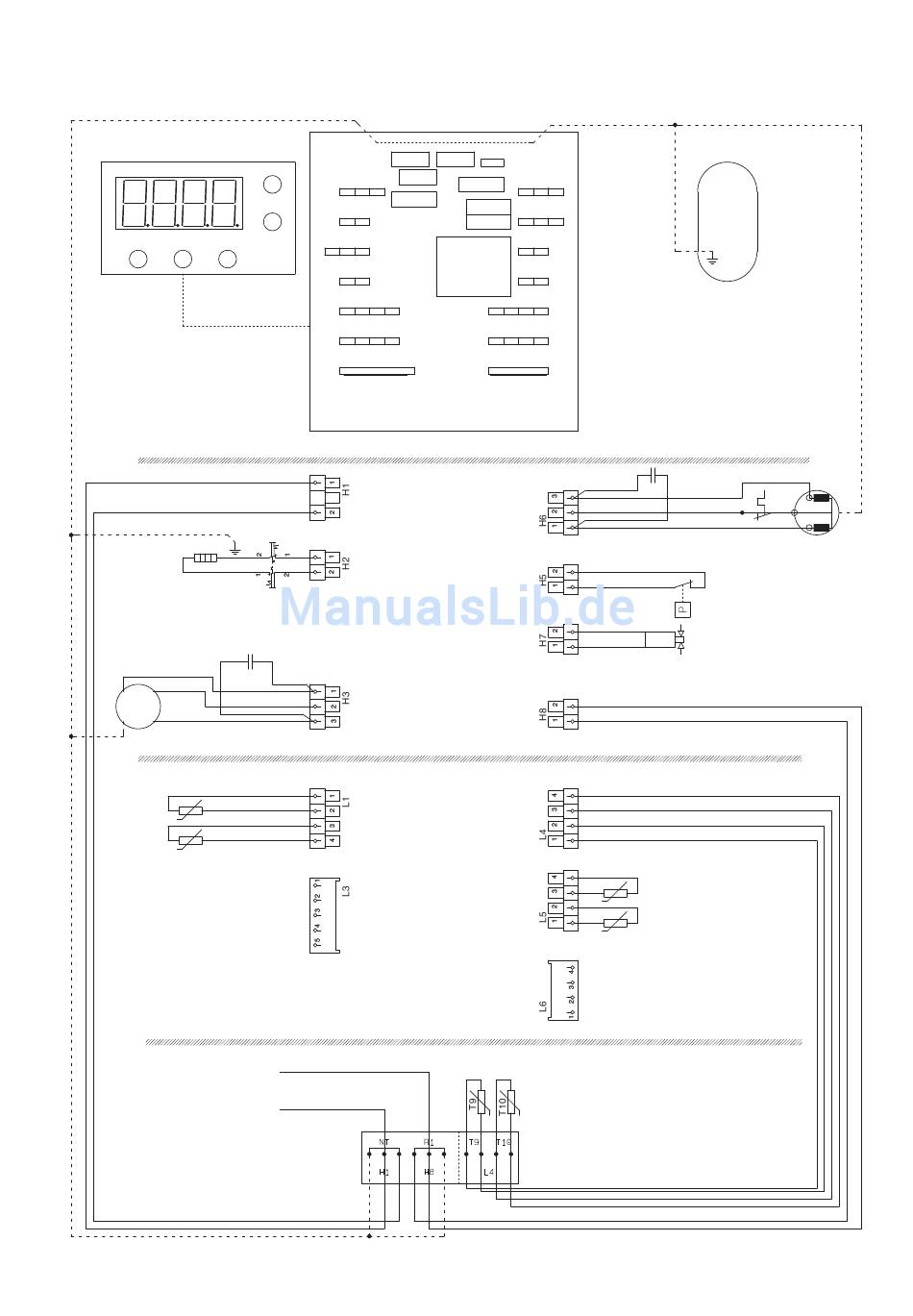

1.7 Schaltplan OPT 170

EP
BK BK BN BN
M1
PE PE BU BU
M1
Skal jordforbindes jvt. stærkstrømsreglementet
Must have earth connection
Muss erdung haben
8 8 8
H1
1 1
N
H2
1 1
N
H3
1 1 2 2
F
H4
1 1
L1
1 1
L2
1 1
L3
1 1
MA4-
NT-
VL1
80°C
EP-
P-
C1 2µF
T5-
T5
T6-
T6
T7-
Tilslutning Datalog T8-
Connection Datalog
Anschluss Datalog
T9-
T10-
Aux relæ
Aux Relay
Aux Relais
NT
PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE
Q1=1,6A Q2=5A
H5
2 2 1 1
F
H6
2 2 1 1
F F
H7
3 3 1 1
N F
H8
2 2 1 1
F
L4
2 2 3 3 4 4 1 1 2 2 3 3
L5
2 2 3 3 4 4 1 1 2 2 3 3
L6
2 2 3 3 4 4 5 5 1 1 2 2 3 3
Magnetventil afrimning
Magnetventile Abtau
Magnetic valve Defrost
Nettilslutning 1x230V 50Hz
sikring max. 13 Amp
end main: 1x230V 50Hz
fuse mx. 13 Amp
Netzende: 1x230V 50Hz
sicherung max 13 Amp
El-patron 1,5Kw
Electric heating element 1,5Kw
Heizstab 1,5Kw
Højtrykspressostat
High pressure switch
Hochdruckpressostat
Føler før køleflade
Sensor before the coil
Fühler bevor die kühlfläche
Føler Køleflade
Sensor on the coil
Kühlfläche fühler
Føler tank top
Sensor in the top of the tank
Oberer speicher fühler
Føler tank bund
Sensor in the bottom of the tank
Unterer Speicherfühler
Ekstra funktion
Ekstra Funktion
Extra Funktion
Føler start/stop
Sensor start/stop
Fühler start/stop
PE PE N N L1 L1 1 1 2 2 PE PE 1 1 2 2 3 3 4 4
2 2 3 3
F
2 2 3 3
N
2 2
N
2 2
N
4 4
4 4
4 4
MA4
T7
T8
Tilslutning Datalog
Connection Datalog
Anschluss Datalog
PE
S S
KP
PE PE
C C
R R
