Installationsanweisung

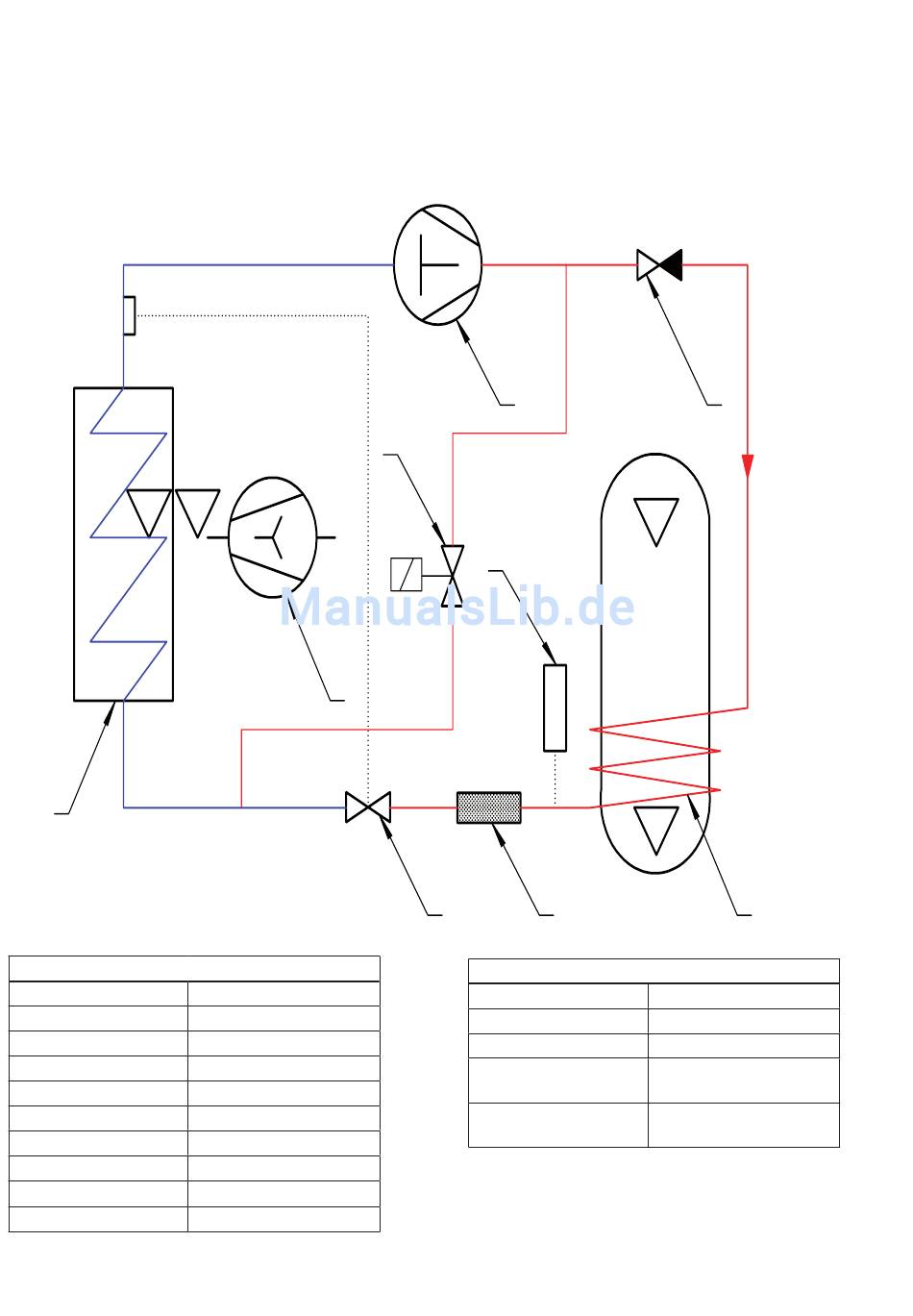

1.4.1 Kühlkreislauf - Diagram
T6
3
Komponentenübersicht
Nr.:
1
2
3
4
5
6
7
8
9
4 4
T5
4
Beschreibung
Verdichter
Verflüssiger
Verdampfer
Zentrifugalventilator
Expansionsventil
Trockenfilter
Druckregler
Magnetventil
Einwegeventil
T5, T6, T7, T8 - følere/sensors/Fühler
1
8
7
P
5 6
Komponentenübersicht
Nr.:
T5
T6
T7
T8
9
T7
T8
2
Beschreibung
Vor verdampfer
Verdampfer
Brauchwarmwasser -
oben
Brauchwarmwasser –
unten
