Installationsanweisung
3. INSTALLATION
3.1 Wasseranschluss
Die Leitungsnennweiten für die bauseitige Installation sind
unter Berücksichtigung des verfügbaren Wasserdruckes und
der zu erwartenden Druckverluste im Rohrleitungssystem
bauseits festzulegen.
Die wasserseitige Installation ist nach DIN 1988 entsprec-
hend auszuführen. Die Wasserleitungen können in fester
oder flexibler Bauart ausgeführt werden.
Das Korrosionsverhalten der verwendeten Materialien im
Rohrleitungssystem ist zu beachten, um Schäden zu ver-
meiden. Wie alle Druckbehälter muss auch der Brauch-
warmwasserspeicher der Wärmepumpe mit einem baumu-
stergeprüften Sicherheitsventil und einem Rückschlagventil
ausgestattet werden (bauseits).
Die Zuführung der Kaltwasserleitung und Brauchwarmwas-
serauslass befindet sich auf der Seite des Speichers (¾" RG).
Der maximalen Betriebsdruck beträgt 10 Bar und die maxi-
male Betriebstemperatur 65°C.
Gegebenenfalls sollte in die Zuleitung ein Druckminderventil
und ein Trinkwasserfilter montiert werden.
Wenn das Rohrsystem installiert ist, muss sichergestellt wer-
den, dass kein Schmutz im Rohrleitung gibt. Es wird empfoh-
len, sie vor Gebrauch zu Spülen.
Wenn kein Zirkulation benötigt ist, ist sicherzustellen,
das Anschluss abzugedichten.

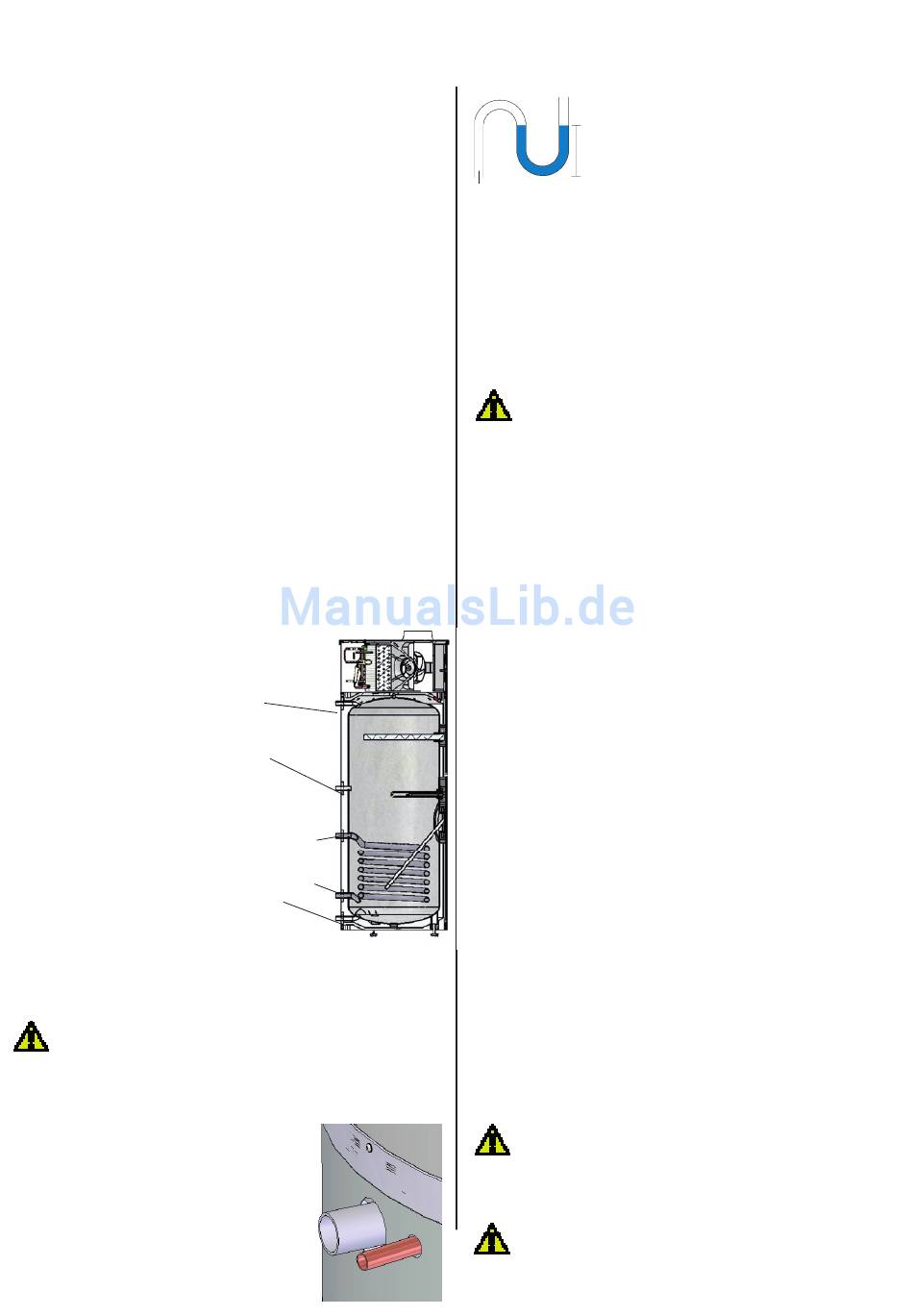

3.2 Platzierung der Rohranschlüsse
Auslass von Warmwasser wird auf
den oberen Stutzen montiert (¾" RG).
Wenn die Anlage mit einem Zirkulation
der Warmwassersversorgung ange-
wendet wird, soll der mittlere Stutzen
als Rücklauf benutzt werden (¾" RG).
Wird keine Zirkulationsleitung instal-
liert, so muss dieser Stutzen abgedich-
tet werden.
Die Versorgungsleitung Kaltwasser
wird am unteren Stutzen montiert (¾" RG).
Es wird empfohlen die Wasseranschlüsse
mit einer ¾" Flexschlange zu verbinden,
um eventuellen Vibrationsgeräusche zu vermeiden.
Es dürfen keine Löcher für Beschläge oder
ähnliches in den Mantel der Brauchwarmwas-
serwärmepumpe gebohrt werden! Dies könnte
dazu führen, dass das Produkt beschädigt und
funktionsunfähig wird!
3.3 Anschließen des Kondensab-
laufes
Während des Betriebs der Vanvex RS wird
Kondensatwasser anfallen, welches über
den Kondensatablaufstutzen in das Ab-
wassersystem geleitet werden soll.
Die Menge des Kondensatwassers hängt
von der Luftfeuchtigkeit der Luft ab, die der
Vanvex RS zugeführt wird.
Sonnekollek-
tor Eingang
Sonnekollek-
tor Ausgang
Der Kondensanschluss soll mit einem
luftdichtem Geruchverschluss ver-
sorgt werden und an einem Ablauf
geführt werden. Der Geruchverschluß
soll eine Wassersäule von min. 60
Millimeter enthalten. Andere luftdichte
Geruchverschlüsse können auch be-
nutzt werden, z.B. einen Schlauch mit einer Drehung. Hier
wird ein Wasserschlauch mit Armierung benutzt und auf
keinen Fall einen Gewebeschlauch. Bei der Vanvex RS ist
der Kondensatschlauch nicht im Lieferumfang. Der Schlauch
muss mit einem Schlauchband festsitzend und dichtend am
Kondensatstutzen der Wärmepumpe angeschlossen werden.
Wird die Montage des Kondensatschlauches
nicht oder unkorrekt durchgeführt, können
Wasserschäden oder Schäden an die Vanvex
RS entstehen!
Wenn der Geruchverscluss nicht ordensgemäss
installiert ist, entfällt das Garantie!
3.4 Zuluft, Abluft und Luftanschlüsse
Es muss sichergestellt werden, dass genügend Freiraum um
die Vanvex RS herum vorhanden ist.
Ansaugluft
Die Ansaugluft darf nicht mit aggressiven Stoffen
belastet sein (Ammoniak, Schwefel, Chlor usw.), da
Maschinenbauteile zerstört werden können!
Luftanschlüsse
Der Ansaug- und Abluftkanal ist, um den Luftwiderstand
gering zu halten, mit Glattrohren auszuführen. Die
Druckverluste der Rohrleitungen und freie Pressung des
Ventilators sind zu beachten (siehe technische Daten).
Um Kondenswasseraustritt zu vermeiden, sind die
Luftleitungen in unmittelbarer Nähe der Wärmepumpe
waagerecht, bzw. leicht fallend zu den Ansaug – und
Ausblasöffnungen zu verlegen. Dadurch wird Austreten von
Kondenswasser aus den Kanalen vermieden.
Bei Kanalführungen ins Freie sollten Rückschlagklappen
(mit wenig Widerstand) vorgesehen werden, damit im
Winter, bei Stillstand der Wärmepumpe keine Kaltluft in den
Raum einströmt.
Wir empfehlen nach dem Verlegen der Rohrleitungen
diese komplett zu isolieren, um Schalldruckpegel und
Wärmeverlust zu verringern.
Wir empfehlen, dass eine flexible Übergang zwischen
das Luftrohr und der Kanalstutz montiert wird, um somit
Rücksicht auf einen zukünftigen Service zu nehmen.
Die Vanvex RS darf nur mit befüllten Speicher
betrieben werden!
Die Anlage immer zuerst vom Netz trennen,
bevor das Topdeckel der Vanvex RS geöffnet
wird!
Wenn das Anlage vom Netz getrennt ist, bitte
warten Sie darauf, dass das Lüfter gestoppt
ist, bevor das Topdeckel entfernt wird!
