3. Installation
3.1. Wasseranschluss
Die Installation soll in Verbindung mit dem vorhandenen Was-
serdruck und dem zu erwartenden Druckverlust ausreichend
dimensioniert sein, um einen ausreichenden Wasserdruck
bzw. Wassermenge an der Zapfstelle sicher zu stellen.
Der max. Betriebsdruck ist 10 Bar und die max. Betriebstem-
peratur ist 65 °C.
Wenn es notwendig ist, soll die Versorgungsleitung mit
einem Druckminderer und zusätzlich mit evtl. einem Filter
ausgestattet werden.
Wie alle Druckbehälter muss auch die Vanvex Lite mit einem
zugelassenen Sicherheitsventil und einem zugelassenen
Rückschlagventil auf der Kaltwasserseite angeschlossen
werden.
3.2. Platzierung der Rohranschlüsse
Auslass von Warmwasser wird auf den
oberen Stutzen montiert (¾" RG)
Wenn die Anlage mit einem Zirkulation der
Warmwassersversorgung angewendet wird,
soll der mittlere Stutzen als Rücklauf benutzt
werden (¾" RG). Wird keine Zirkulations.
leitung installiert, so muss dieser Stutzen
abgedichtet werden.
Die Versorgungsleitung Kaltwasser wird am
unteren Stutzen montiert (¾" RG)
Es wird empfohlen die Wasseranschlüsse
mit einer 3/4 Flexschlange zu verbinden,
um eventuellen Vibrationsgeräusche
zu vermeiden.
Es dürfen keine Löcher für Beschläge oder
ähnliches in den Mantel der Brauchwarmwas-
serwärmepumpe gebohrt werden!
Dies könnte dazu führen, dass das Produkt
beschädigt und funktionsunfähig wird!
3.3. Das Anschließen des Kondensablaufes
Während des Betriebs der Vanvex Lite
wird Kondensatwasser anfallen, welches
über den Kondensatablaufstutzen (1)
in das Abwassersystem geleitet werden
soll.
Die Menge des Kondensatwassers hängt
von der Luftfeuchtigkeit der Luft ab, die
der Vanvex Lite zugeführt wird.
▼
Geruchverschlüsse können auch benutzt werden, z.B. einen
Schlauch mit einer Drehung.
Hier wird ein Wasserschlauch mit Armierung benutzt und auf
keinen Fall einen Gewebeschlauch. Bei der Vanvex Lite ist
der Kondensatschlauch nicht im Lieferumfang, sondern nur
der Stutz.
Hierzu Reicht ein Schlauch ¾" aus. Der Schlauch muss
mit einem Schlauchband fest sitzend und dichtend am
Kondensatstutzen
werden.
Wird die Montage des Kondensatschlauches
nicht oder unkorrekt durchgeführt, können
Wasserschäden oder Schäden an die Vanvex
Lite entstehen! Die Garantieansprüche auf-
grund solcher Schäden entfallen!

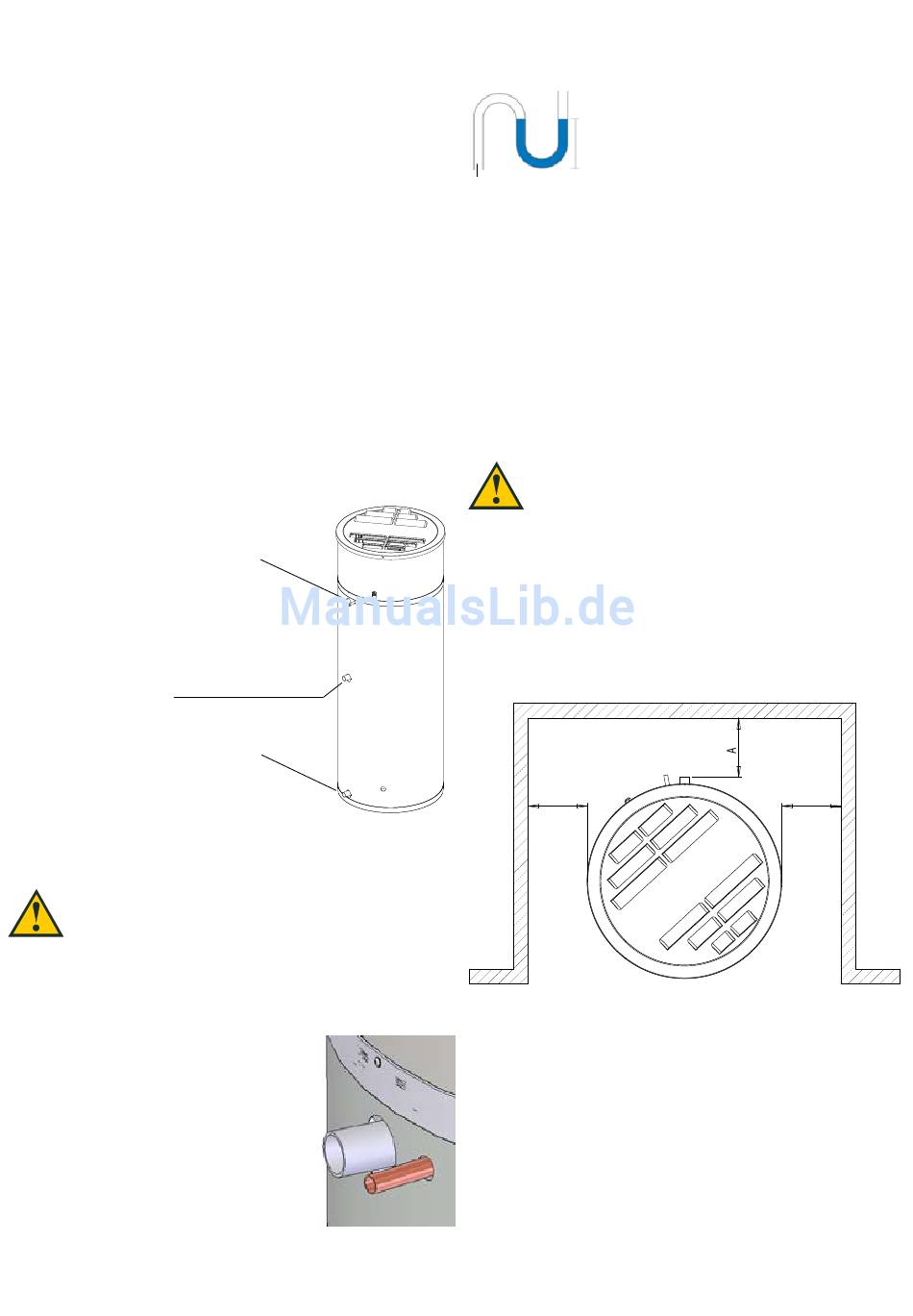

3.4. Luftzufuhr und Luftabfuhr
Es muss sichergestellt werden, dass genügen Freiraum um
die Vanvex Lite herum vorhanden ist. Die Ansaugöffnung ist
auf der Rückseite des Produktes platziert und die Abblasung
an der Vorderseite.
C
Folgendes gilt:
1. Minimum Abstand von Fuß-Boden bis zur Raum-
decke:
2,1 Meter
2. Platzierung wie oben abegebildet (Platzierung in
einer Nische):
C min = B min = 500 mm; A min = 200 mm
3. Wenn C>1 m (Platzierng in eine Ecke:
A min = B min = 200 mm
1
4. Wenn C>1 m und B>1 m (Platzierung an der
Wand):
A min = 200 mm
Der Kondensanschluss soll mit einem
Schlauch mit dichtem Geruchverschluß
▲
versorgt werden und an einem Ablauf
60 mm
geführt werden. Der Geruchverschluß
▼
soll eine Wassersäule von min. 60
Millimeter enthalten. Andere luftdichte
der
Wärmepumpe
angeschlossen
B
11
