1.26 Gerätemaße
Durchlichtsensor
& Refl exsensor
Druckkopf
Spendekante
Abreißkante
Schneidkante

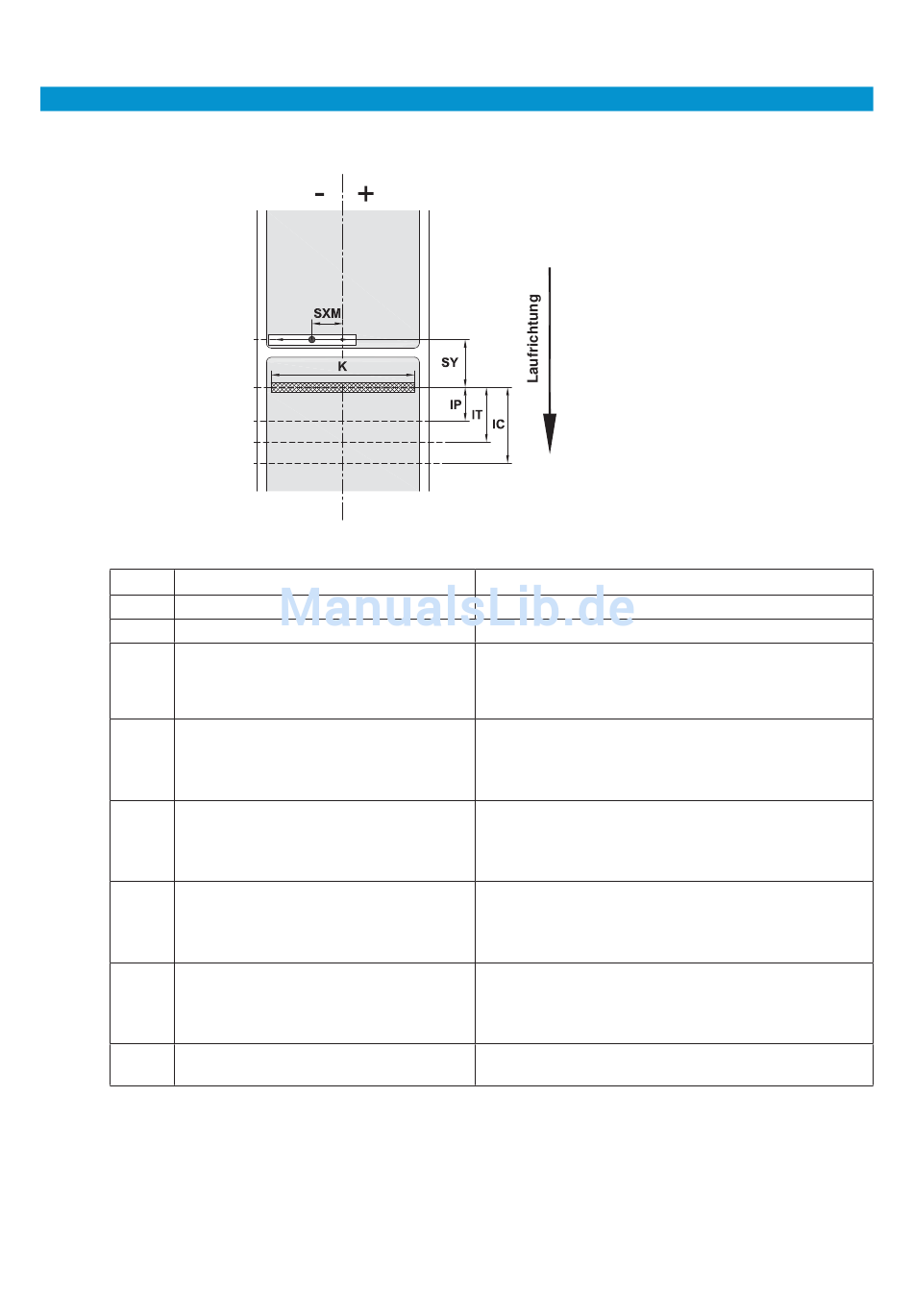

Figura 17 Gerätemaße
Bild 19
Maß Benennung
IP Abstand Druckzeile - Spendekante
IT Abstand Druckzeile - Abreißkante
IC Abstand Druckzeile - Schneidkante Messer
mit Schneidemesser CU
mit Perforationsmesser PCU
mit Stapelmesser ST
J Abstand 1. Heizpunkt - Papierlaufkante
K Druckbreite
SXL Abstand Durchlicht- und Refl exsensor -
Papierlaufkante
d.h. zulässiger Abstand von Refl exmarken
und Stanzungen zum Rand
SXM Abstand Durchlicht- und Refl exsensor -
Mitte Papierlauf
d.h. zulässiger Abstand von Refl exmarken
und Stanzungen zur Mitte des Materials
SY Abstand Durchlicht- und Refl exsensor -
Druckzeile
Tabelle 9 Tabella 9 Gerätemaße
203 dpi
300 dpi
600 dpi
203 dpi
300 dpi
600 dpi
Maße in mm
13,5
13,5
20,5
21,2
37,0
-
-
-
104,0
108,4
-
-
-55 - 0
45.0
25
