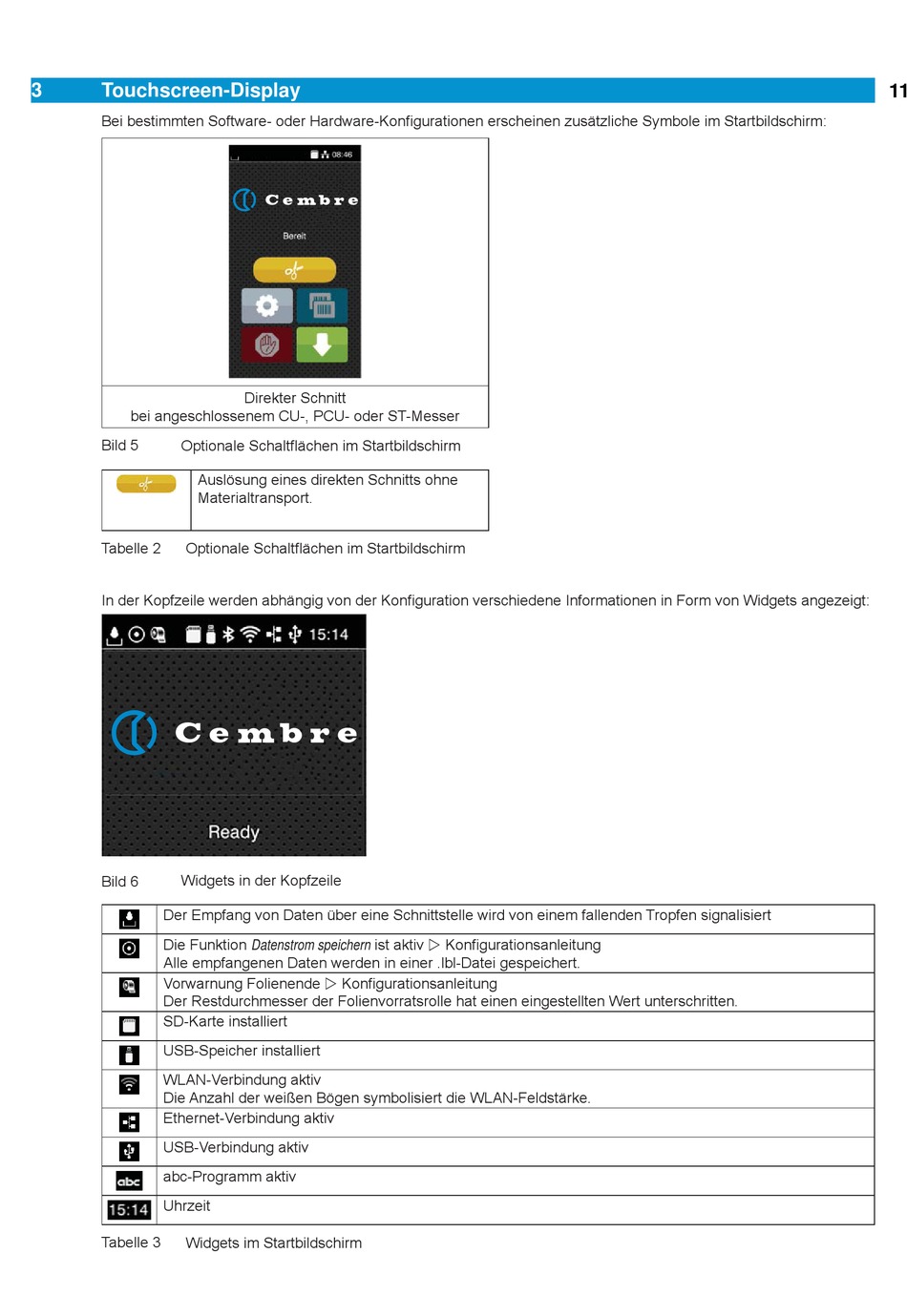

Cembre Rolly 3000 Bedienungsanleitung Seite 11

3 Touchscreen-Display
Bei bestimmten Software- oder Hardware-Konfi gurationen erscheinen zusätzliche Symbole im Startbildschirm:
bei angeschlossenem CU-, PCU- oder ST-Messer
Bild 5
Figura 5 Optionale Schaltfl ächen im Startbildschirm
Auslösung eines direkten Schnitts ohne
Materialtransport.
Tabella 2 Tabelle 2 Optionale Schaltfl ächen im Startbildschirm
In der Kopfzeile werden abhängig von der Konfi guration verschiedene Informationen in Form von Widgets angezeigt:
Figura 6 Widgets in der Kopfzeile
Bild 6
Der Empfang von Daten über eine Schnittstelle wird von einem fallenden Tropfen signalisiert
Die Funktion Datenstrom speichern ist aktiv  Konfi gurationsanleitung
Alle empfangenen Daten werden in einer .lbl-Datei gespeichert.
Vorwarnung Folienende  Konfi gurationsanleitung
Der Restdurchmesser der Folienvorratsrolle hat einen eingestellten Wert unterschritten.
SD-Karte installiert
USB-Speicher installiert
WLAN-Verbindung aktiv
Die Anzahl der weißen Bögen symbolisiert die WLAN-Feldstärke.
Ethernet-Verbindung aktiv
USB-Verbindung aktiv
abc-Programm aktiv
Uhrzeit
Tabelle 3
Tabella 3 Widgets im Startbildschirm
Direkter Schnitt
11
