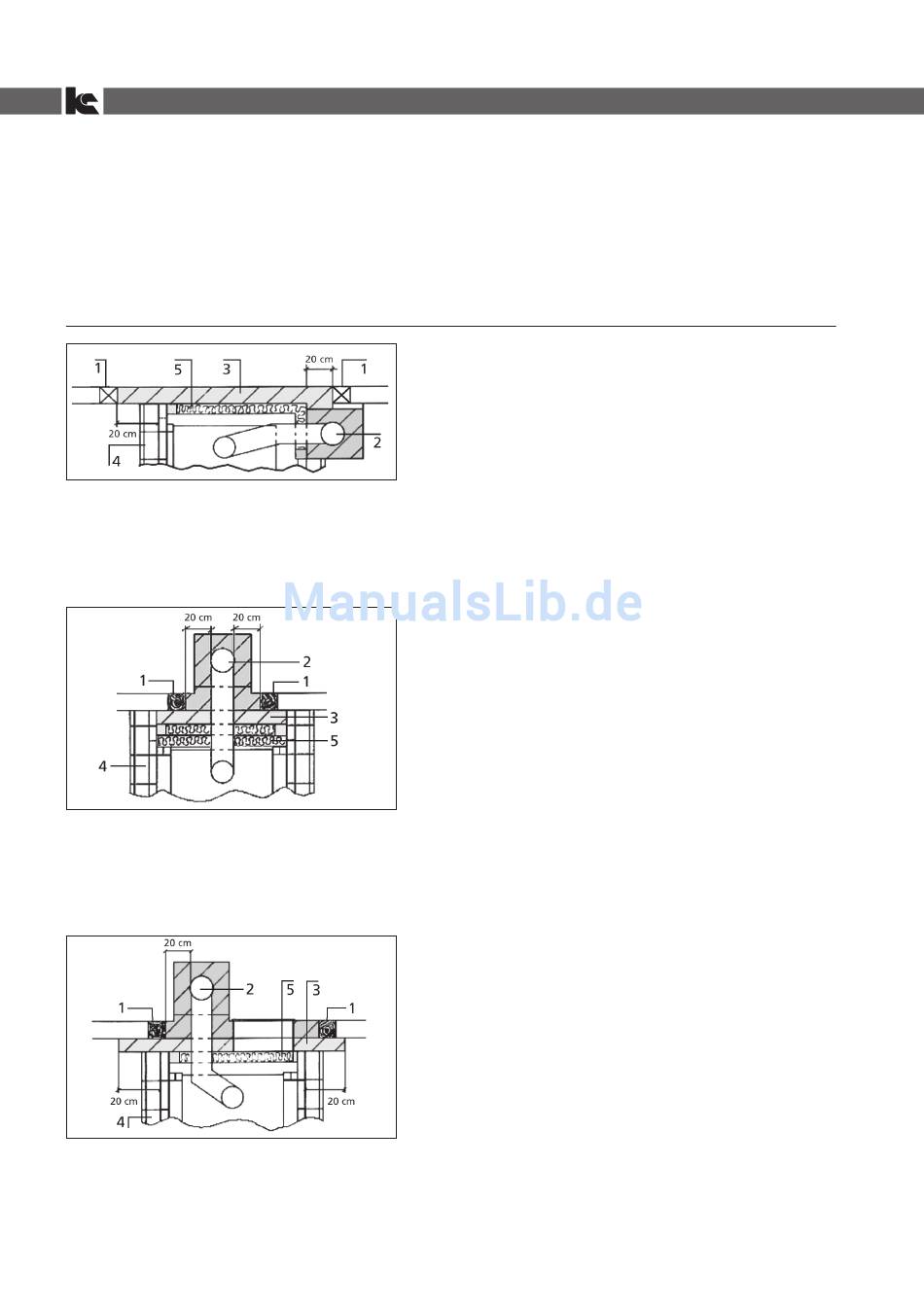

Bild 1-1 vollflächige Brandschutzwand
1 Stahlstütze
2 Rauchrohr
3 Brandschutzwand
4 Kago Raumheizer/Kaminofen
5 1 x 6 cm Wärme-Dämmplatte
Bild 1-2 Ummauerung von Bauteilen, Variante 1
1 Holzbalken
2 Rauchrohr
3 Brandschutzwand
4 Kago Raumheizer/Kaminofen
5 2 x 6 cm Wärme-Dämmplatten
Bild 1-3 Ummauerung von Bauteilen, Variante 2
1 Holzbalken
2 Rauchrohr
3 Brandschutzwand
4 Kago Raumheizer/Kaminofen
5 1 x 6 cm Wärme-Dämmplatte
Seite 6/23 Aufbauanleitung – Sparmatic I + II
• Entfernen bzw. schützen Sie gefährdete Teile.
Wenden Sie sich im Zweifelsfall an Kago bzw. an den
für Sie zuständigen Schornsteinfegermeister/Rauch-
fangkehrermeister.
• Schützen Sie brennbare Teile im Stellbereich gegen
Erwärmung durch Aufstellen einer Brandschutzwand
entsprechend Bild 1-1 bis Bild 1-3.
Brandschutzwand nach Entfernen gefährdeter Teile
Nach Entfernen der gefährdeten Bauteile muss im ge-
samten Stellbereich des wärmestrahlenden Ofenkörpers
eine Brandschutzwand entsprechend Bild 1-1 mit
folgenden Eigenschaften gestellt werden:
• vollflächig, mindestens 10 cm stark,
• aus Porenbeton oder einem vergleichbaren minera-
lischen Mauerwerk,
• mindestens 20 cm allseitig überstehend.
Brandschutzwand zum Schutz gefährdeter Bauteile
Müssen im Stellbereich Ihrer Ofenanlage die oben auf-
geführten Bauteile gegen Erwärmung geschützt werden,
muss eine Brandschutzwand entsprechend Bild 1-2 oder
Bild 1-3 mit folgenden Eigenschaften vorgemauert werden:
• mindestens 10 cm stark,
• wahlweise im gesamten Innenbereich des Kamins
Porenbeton oder vergleichbarem Baustoff oder
• mit 20 cm allseitigem Überstand vollflächig um den
wärmestrahlenden Ofenkörper vorgemauert.
• Stärke der Isolierung entsprechend der Wärme-
dämmung innerhalb des Ofens (siehe Werkplan).
Ummauerung von Rauchrohrdurchführungen
Bei Rauchrohrführungen durch Holzwände oder im
Bereich von Stahl/ Stahlbetonstützen muss ebenfalls auf
eine 20 cm breite, allseitig mineralische Ummauerung
des Rauchrohres geachtet werden (siehe Bild 1-2 und
Bild 1-3).
