R
/K
aumheizeR
aminofen
A
u f b A u A n l e i t u n g
b
u n d
e d i e n u n g s A n l e i t u n g

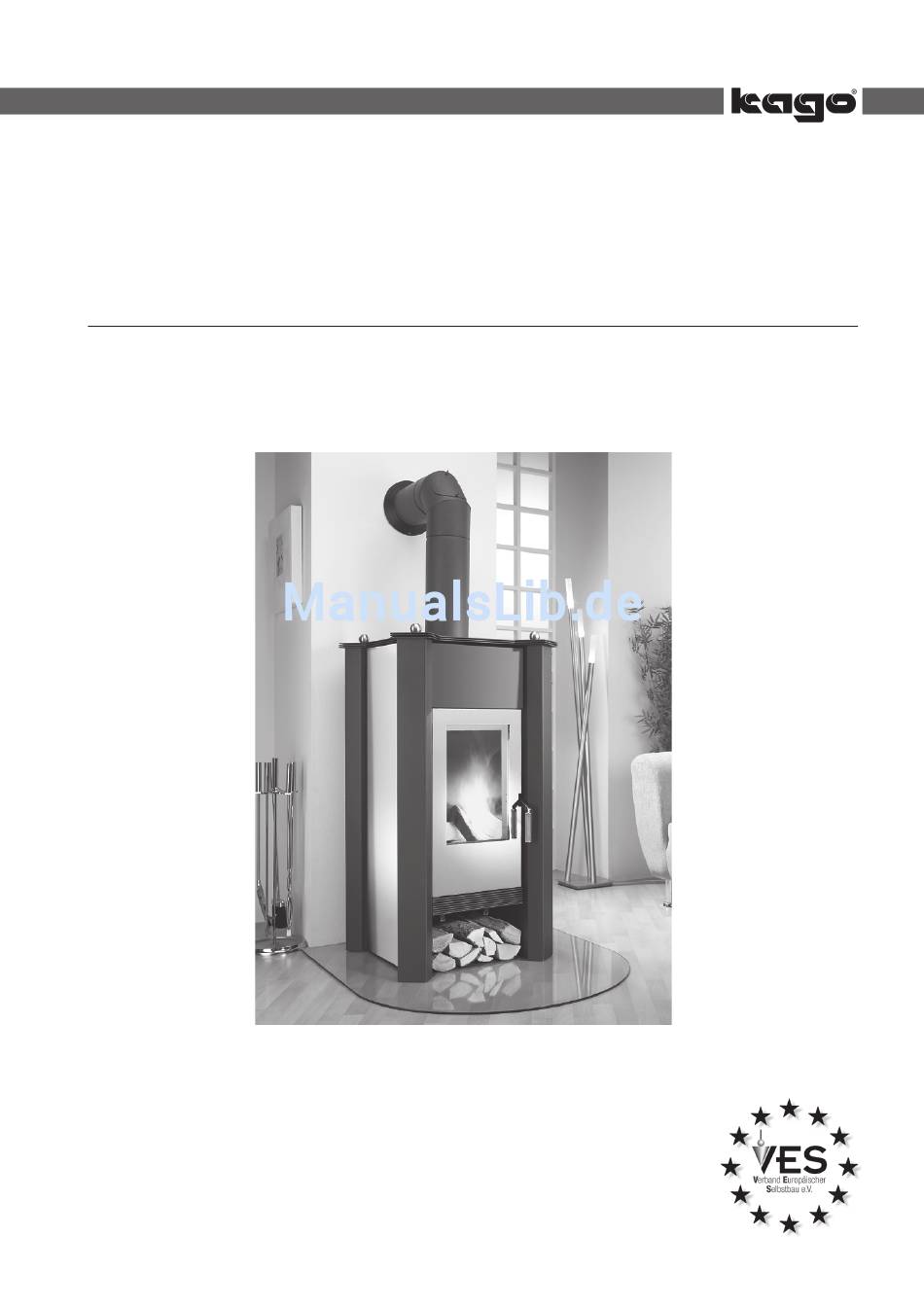

Raumheizer/Raumheizer/Kaminofen
Typ „Aqua-Power"
Raumheizer/Raumheizer/Kaminofen Modell
An unsere Kunden:
Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert.
Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den
neuesten technischen Erkenntnissen hergestellt und kontrolliert.
Die Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den
Selbstaufbau benötigen.
Aufbauanleitung – Aqua-Power Seite 1/16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Aqua-Power
Inhaltszusammenfassung für Kago Aqua-Power
- Seite 1 Typ „Aqua-Power“ Raumheizer/Raumheizer/Kaminofen Modell An unsere Kunden: Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert. Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Sollte wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die verein- barten Geschäftsbedingungen. Stellt sich nach eingehender Prüfung heraus, dass Kago Garantieleistungen zu erbringen hat, teilen Sie der Kago-Zentrale Ihre Ansprüche mög- lichst spezifiziert schriftlich mit und wenn möglich mit Bild. Dadurch erleichtern Sie sich und uns die Arbeit und tragen zu einer raschen, gründlichen und zufriedenstellenden...
-
Seite 3: Inhaltsverzeichnis
3.7 Verbindung Ofen - Schornstein ....................edienungsAnleitung I. g ........................... rundsätzliches II. i ............................. nbetriebnAhme III. e ............................. ntAschung IV. r ........................einigung und Artung nhAng ........................... erätebeschreibung ............................eWährleistung ..................estes Aminholz Aus eigener roduKtion Aufbauanleitung – Aqua-Power Seite 3/16... -
Seite 4: A Ufbauanleitung
Das sind insbesondere die Landesbauordnung und die Feuerungs-verordnungen EN 13240, EN 13384 und DIN 4705. Zur Schornsteinbemessung stehen Ihnen die Firma Kago und Ihr Bezirks-Schornsteinfegermeister zur Verfügung. Dieser Raumheizer/Kaminofen entspricht der Bauart I, d. h. er darf an einen mehrfachbelegten Schornstein angeschlossen werden (außer Zentralheizungs-/Abgas-... -
Seite 5: G Rundlegende F Eststellungen
Der Kago Raumheizer/Kaminofen »Aqua-Power« ist nach DIN 18891 geprüft und erfüllt die Anforderungen dieser Norm mit den Brennstoffen Holz und Braunkohlebriketts. Die für die Bemessung des Schornsteins nach EN 13384 erforderlichen Werte sind: Raumheizer/Kaminofen Modell »Aqua-Power«... - Seite 6 Schornsteinen ohne Schamotterohre. Hier ist nur die Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. 1 Anschlusshöhe und notwendige Öffnung anzeichnen •...
- Seite 7 • Pressen Sie das Formteil am Innenrohr an und ver- streichen Sie ausquellenden Kitt. • Füllen Sie die Fuge zwischen Schamotteformteil und Mantelstein mit Steinwolle aus. Achten Sie darauf, dass das gesetzte Formteil fest ist. Berücksichtigen Sie die Aushärtezeit. Aufbauanleitung – Aqua-Power Seite 7/16...
-
Seite 8: Verbrennungsluftzufuhr
Ihren zuständigen Bezirksschornsteinfegermeister/ Rauchfangkehrmeister einzuschalten. Beim Vorhandensein einer kontrollierten Wohnraum- belüftung ist grundsätzlich darauf zu achten, dass keine gefährlichen Unterdrücke im Raum entstehen dürfen. Hier ist dringend zu empfehlen, gegebenen- falls den zuständigen Bezirksschornsteinfegermeister/ Rauchfangkehrmeister zu konsultieren. Seite 816 Aufbauanleitung – Aqua-Power... -
Seite 9: Thermische Ablaufsicherung
Kesseltemperatur des Wärmeerzeugers gesteuerte Einrichtung sein. Achtung! Der Anschluss der thermischen Ablaufsicherung ist zwingend notwendig! Der Raumheizer/Kaminofen »Aqua-Power« darf ohne diese Sicherheitseinrich- tung nicht betrieben werden! Hinweis: Für die einwandfreie Funktion der thermischen Ablauf- sicherung muss ein Netzwasserdruck von mindestens 2 bar und maximal 10 bar gewährleistet sein. -
Seite 10: Sicherheitsventil
3.6 Aufstellen des Raumheizers/Kaminofens Nach dem Erstellen des Rauchrohranschlusses reinigen Sie bitte die Stellfläche ordentlich und platzieren Sie dann Ihren Raumheizer/Kaminofen an die vorgesehene Position. Bitte berücksichtigen Sie einen Mindest- abstand von 20 cm zur Wand. Seite 1016 Aufbauanleitung – Aqua-Power... -
Seite 11: Verbindung Ofen - Schornstein
Probeheizen mit wenig Brennstoff. Dichten Sie die Rauchrohr-Verbindungsstellen mit Kesselkitt nach, falls dieses erforderlich sein sollte. Bitte beachten Sie, dass der Schornsteinanschluss abge- trocknet ist, sodass sich keine Verschiebung des Formteiles oder des Wandfutters mehr ergeben kann. Aufbauanleitung – Aqua-Power Seite 11/16... -
Seite 12: G Rundsätzliches
2 Jahren an witterungsgeschützter Stelle erforderlich. Feuchtes oder unsachgemäß gelagertes Holz brennt schlecht, raucht stark und erzeugt wenig Wärme. Imprägniertes Holz, Spanplatten, Kunststoffe, Lacke, Küchenabfälle usw. dürfen aus Gründen des Umwelt- schutzes nicht verbrannt werden. Seite 1216 Aufbauanleitung – Aqua-Power... -
Seite 13: Nbetriebnahme
Verrußung Ihrer Glasscheibe und im Extremfall eine Versottung oder Verteerung Ihres Schornsteins aufgrund zu niedriger Abgastemperatur durch die Drosselung. Bitte achten Sie aus diesem Grund immer darauf, die gewünsch- te Heizleistung grundsätzlich über die Holzmenge zu regeln. Aufbauanleitung – Aqua-Power Seite 13/16... -
Seite 14: E Ntaschung
Flecken entstehen, die nicht mehr entfernt werden können. Des Weiteren ist darauf zu achten, bei der Reinigung nicht mit scharfen Materialien zu arbeiten, da anson- sten Kratzspuren entstehen, die nicht mehr beseitigt werden können. Seite 1416 Aufbauanleitung – Aqua-Power... -
Seite 15: Anhang G Erätebeschreibung
Maße (B x T x H) 66,4 x 70,2 x 120,4 cm Gewicht ca. 220 kg Brennstoffe Holz, Braunkohlebriketts Vorderseite Hauptluft Sekundärluft (Primärluft) 1 Glasscheibe 2 Feuerraum 3 Türgriff 4 Aschekasten 5 Schieber Primärluft 6 Schieber Sekundärluft Aufbauanleitung – Aqua-Power Seite 15/16... -
Seite 16: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie uns bitte Ihre Ansprüche möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufriedenstellenden Abwicklung bei.
