R
/ K
aumheizeR
aminofen
A
u f b A u A n l e i t u n g
b
u n d
e d i e n u n g s A n l e i t u n g

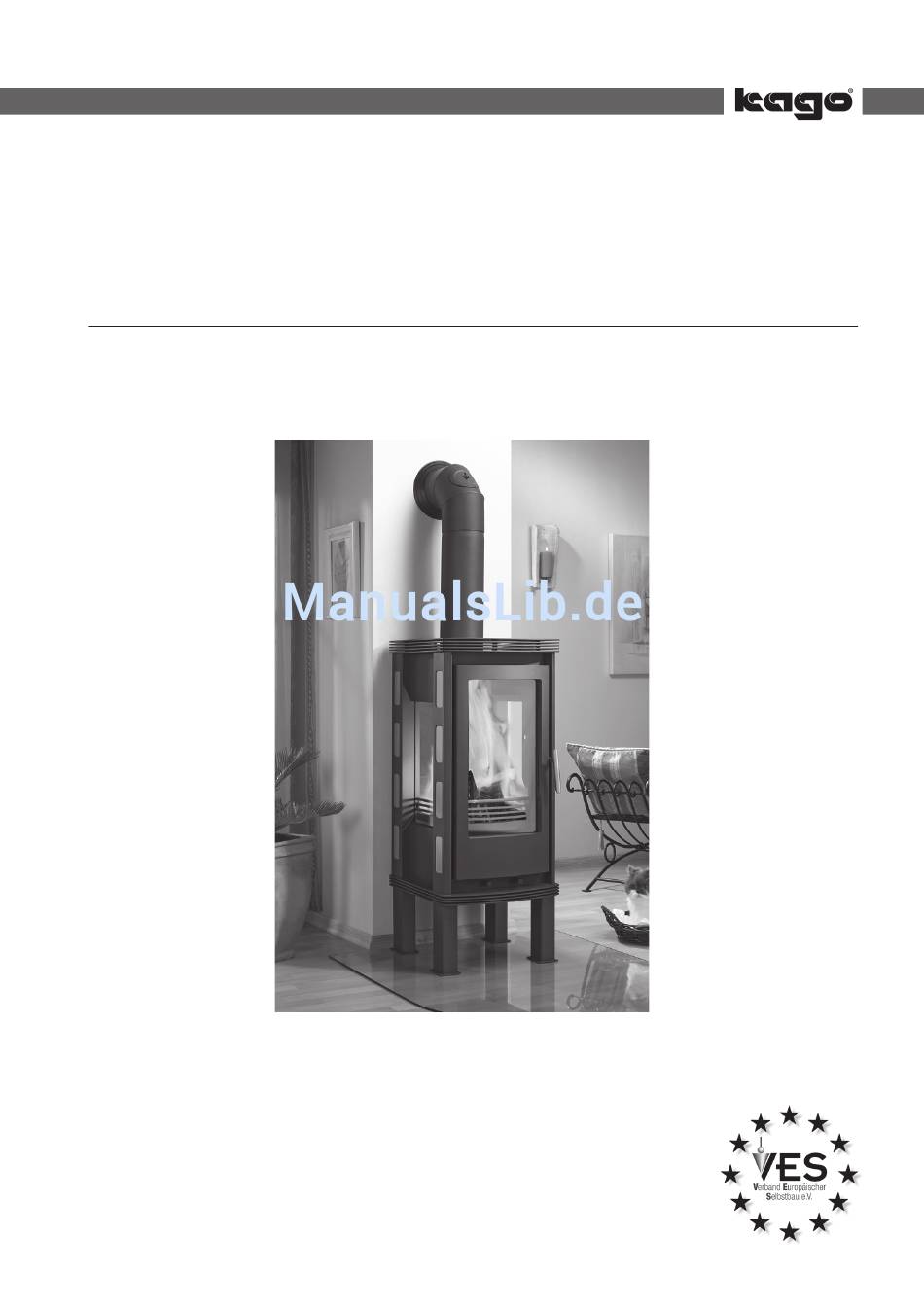

Raumheizer /Kaminofen
Raumteiler Typ »Alaska«
Raumheizer/Kaminofen »Alaska«
An unsere Kunden:
Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert.
Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den
neuesten technischen Erkenntnissen hergestellt und kontrolliert.
Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie
für den Selbstaufbau benötigen.
Aufbauanleitung – Alaska Seite 1/18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Alaska
Inhaltszusammenfassung für Kago Alaska
- Seite 1 Raumteiler Typ »Alaska« Raumheizer/Kaminofen »Alaska« An unsere Kunden: Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert. Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Wir bitten Sie, die Angaben in den Anleitungen genau zu beachten. Ausdrücklich weisen wir Sie darauf hin, dass eine Gewährleistung gemäß Kaufvertrag für von uns gelie- ferte Teile nur dann übernommen werden kann, wenn Aufbau- und Bedienungsanleitung beachtet und korrekt eingehalten werden. Seite 2/18 Aufbauanleitung – Alaska...
-
Seite 3: Inhaltsverzeichnis
4.3 Aufstellen des Raumheizers/Kaminofens ................4.4 Rauchrohr montieren ......................... 4.5 Verbindung Ofen - Schornstein ....................edienungsAnleitung ............................llgemeines ........................... rundsätzlicHes ............................nbetriebnAHme ........................einigung und Artung ....................eseitigung kleinerer törungen ..........................icHtige inweise ........................... erätebescHreibung ............................ewäHrleistung Aufbauanleitung – Alaska Seite 3/18... -
Seite 4: A Ufbauanleitung
2.4 Der Raumheizer/Kaminofen entspricht der Bauart 1, d. h. er darf vom Grundsatz her an einen mehrfach belegten Schornstein/Rauchfang angeschlossen wer- den. Diese Bauart bedingt unter anderem die selbst- schließende Feuerraumtür, deren Mechanismus aus Sicherheitsgründen nicht verändert werden darf. Seite 4/18 Aufbauanleitung – Alaska... -
Seite 5: Autechnische E Rfordernisse Und B Randschutzvorschriften
Schornstein/Rauchfang sollte möglichst kurz 1 Holzbalken sein; vorrangig gilt aber die unter Punkt 1 erwähnte 2 Rauchrohr Schornstein/Rauchfangberechnung, bei der auch das Verbindungsstück berücksichtigt wird. Bei Einsatz von Rohrbögen sind entsprechende Reinigungsöffnungen vorzusehen. Aufbauanleitung – Alaska Seite 5/18... -
Seite 6: A Ufbaubeschreibung In Der A Rbeitsschritte
Schornsteinen ohne Schamotterohre. Hier ist nur die Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornsteinanstich. 1. Anschlusshöhe und notwendige Öffnung anzeichnen •... - Seite 7 Abständen vorsichtig Loch neben Loch. Verwenden Sie dazu einen Steinbohrer mit nicht mehr als 10 mm Stärke. 5. Öffnung des Schamotterohres herstellen • Stemmen Sie mit einem kleinen Flachmeißel die Kreisfläche sauber aus und entfernen Sie die Schamotteteile. Aufbauanleitung – Alaska Seite 7/18...
- Seite 8 • Setzen Sie das doppelwandige Wandfutter in das Schamotterohr bzw. -formteil mit feinem Schamotte- mörtel außen bündig ein. 8. Anschlussstellen glattstreichen • Streichen Sie die Anschlussstellen mit einem feuch- ten Schwamm glatt heraus. Achten Sie darauf, dass keine Schamottereste hervorstehen. Seite 8/18 Aufbauanleitung – Alaska...
-
Seite 9: Verbrennungsluftzufuhr
4.3 Aufstellen des Raumheizers/Kaminofens • Nach dem Erstellen des Rauchrohranschlusses reinigen Sie bitte die Stellfläche ordentlich und platzieren Sie dann Ihren Raumheizer/ Kaminofen an die vorge- sehene Position. Bitte berücksichtigen Sie einen Mindestabstand von 20 cm zur Wand. Aufbauanleitung – Alaska Seite 9/18... -
Seite 10: Rauchrohr Montieren
Um die Rauchgasdichtigkeit, die Zugfähigkeit und Regelbarkeit Ihrer Ofenanlage zu überprüfen, ist nach Fertigstellung der Verrohrung ein kurzes Probeheizen durchzuführen. • Dichten Sie die Verrohrung bei Bedarf mit Kessel- kitt an den Rohrverbindungsstellen nochmals ab. Seite 10/18 Aufbauanleitung – Alaska... -
Seite 11: Verbindung Ofen - Schornstein
Probeheizen mit wenig Brennstoff. Dichten Sie die Rauchrohr-Verbindungsstellen mit Kesselkitt noch- mals ab, falls dieses erforderlich sein sollte. Bitte achten Sie darauf, dass der Schornsteinanschluss abgetrocknet ist, sodass sich keine Verschiebung des Formteiles oder des Wandfutters mehr ergeben kann. Aufbauanleitung – Alaska Seite 11/18... -
Seite 12: Llgemeines
Kunststoffbeschichtungen usw.). Feuchtes oder unsachgemäß gelagertes Holz brennt schlecht, raucht und bringt kaum Wärme. Imprägniertes Holz, Spanplatten, Kunststoffe, Lacke, Küchenabfälle usw. würden die Umwelt verunreinigen und ggf. zu unge- eigneten Temperaturen für die Feuerstätte und den Schornstein/Rauchfang führen. Seite 12/18 Aufbauanleitung – Alaska... -
Seite 13: I Nbetriebnahme
Wirkungsgrad und hohem Schadstoffausstoß erreicht. *) Die unter 3.3 angegebene Brennstoffmenge muss eingehalten werden, da bei größeren Mengen eine Überhitzung der Feuerstätte entsprechenden Folgeschäden auftreten kann bzw. kleineren Brennstoffmengen sich die in die Umwelt abgegebene Abgaszusammensetzung ungünstig ändern würde. Aufbauanleitung – Alaska Seite 13/18... - Seite 14 3.5 Im oberen Bereich Ihres Raumheizers/Kaminofens befindet sich eine Prallplatte aus Vermiculite. Sollte sich diese während des Transports eventuell aus ihrer Halterung gelöst haben, muss diese wieder entsprechend eingelegt werden. 3.6 Darstellung Des Feuerraums mit Einlegerost. Seite 14/18 Aufbauanleitung – Alaska...
-
Seite 15: R Einigung Und W Artung
• Türdichtung auf Risse, Abrieb überprüfen • Oberluft prüfen, ob Scheibenspülung vorhanden Schamotte gebrochen Schamotte gebrochen • Risse in den Schamotteplatten beeinträchtigen grund- sätzlich nicht die Funktion des Gerätes und stellen somit keinen Mangel dar. Aufbauanleitung – Alaska Seite 15/18... -
Seite 16: W Ichtige H Inweise
Feuerraumtür, naturgemäß warm werden, muss vor allem bei Anwesenheit von Klein- kindern Rechnung getragen werden. 5.9 Bei Auftreten eines unvorhergesehenen Störfalls ist der Verbrennungslufthebel zu schließen und die rest- liche Brennstoffmenge ausbrennen zu lassen. Seite 16/18 Aufbauanleitung – Alaska... -
Seite 17: G Erätebeschreibung
Nennwärmeleistung 9 kW Abgasrohr Ø 160 mm Maße (B x T x H) 482 x 510 x 1195 mm Gewicht ca. 120 kg Brennstoff Holz 3 Keramikeinlegeteile 4 Türgriff 5 Aschekasten 6 Sekundärluftschieber 7 Primärluftschieber Aufbauanleitung – Alaska Seite 17/18... -
Seite 18: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie bitte Ihre Ansprüche an die Kago-Zentrale möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufrieden-...
