R
/K
aumheizeR
aminöfen
A
u f b A u A n l e i t u n g
b
u n d
e d i e n u n g s A n l e i t u n g

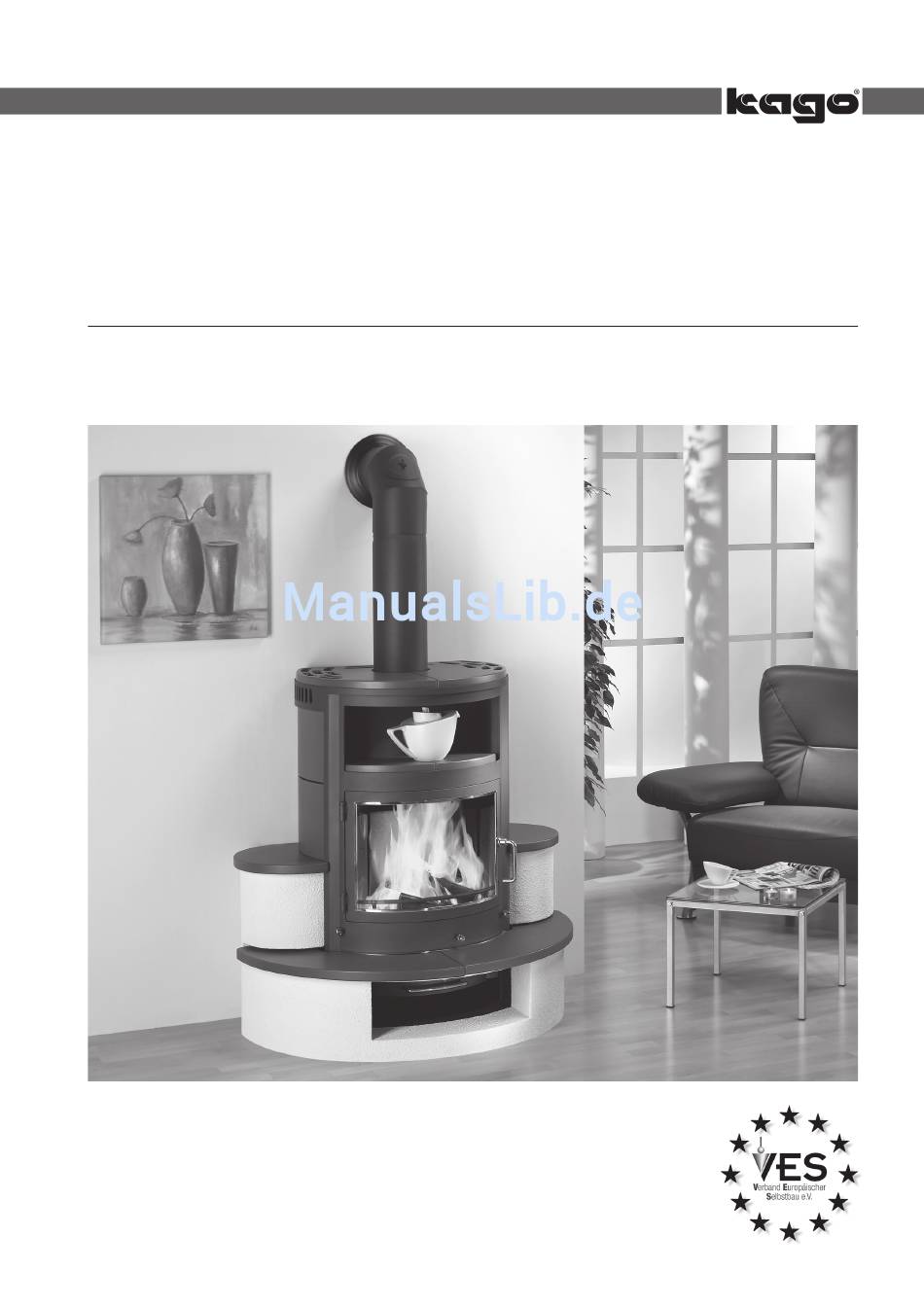

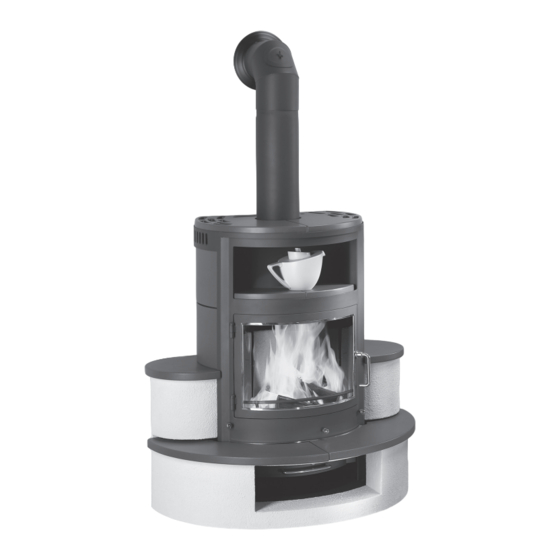

Raumheizer/Kaminofen
Typ »Köln«
An unsere Kunden:
Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert.
Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den
neuesten technischen Erkenntnissen hergestellt und kontrolliert.
Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie
für den Selbstaufbau benötigen.
Aufbauanleitung – Köln Seite 1/16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Köln
Inhaltszusammenfassung für Kago Köln
- Seite 1 Raumheizer/Kaminofen Typ »Köln« An unsere Kunden: Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert. Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Stellt sich nach eingehender Prüfung heraus, dass Kago Garantieleistungen zu erbringen hat, teilen Sie der Kago-Zentrale Ihre Ansprüche möglichst spezifiziert schriftlich mit und wenn möglich mit Bild. Dadurch erleichtern Sie sich und uns die Arbeit und tragen zu einer raschen, gründlichen und zufriedenstellenden Abwicklung bei.
-
Seite 3: Inhaltsverzeichnis
nhaltsveRzeichnis n h A lt s v e r z e i c h n i s ufbAuAnleitung ..........Autechnische rfordernisse und rAndschutzvorschriften ......................rundlegende eststellungen ufbAubeschreibung Schornsteinanstrich ........................Verbrennungsluftzufuhr ......................Aufstellen des Raumheizers/Kaminofens ................Verbindung Ofen – Schornstein ....................Ofen-Fertigstellung ........................ -
Seite 4: A Ufbauanleitung
Das sind insbesondere die Landesbauordnung und die Feuerungsverordnungen DIN 18891, DIN 18160 und DIN 4705. Zur Schornsteinbemessung stehen Ihnen die Firma Kago und Ihr Bezirksschornsteinfegermeister/ Rauchfangkehrmeister zur Verfügung. Dieser Raumheizer/Kaminofen entspricht der Bauart I, d.h. er darf an einen mehrfachbelegten Schornstein an- geschlossen werden (außer Zentralheizungs-/ Abgas-... -
Seite 5: G Rundlegende F Eststellungen
ufbauanleitung rundlegende eststellungen Der Raumheizer/Kaminofen Typ Köln ist nach DIN 18891 geprüft und erfüllt die Anforderungen dieser Norm mit den Brennstoffen Holz und Braunkohlebriketts. Die für die Bemessung des Schornsteins nach DIN 4705 erforderlichen Werte sind: Raumheizer/Kaminofen Modell »Köln« Nennwärmeleistung bei Holz Braunkohlebriketts Abgasmassenstrom... - Seite 6 Größe des Wandfutters vorsichtig auszustemmen und dieses dann einzumauern. Sollten Sie Probleme mit dem Schornsteinanstich haben, wenden Sie sich an die Firma Kago. Kago übernimmt gegen Berechnung die Arbeiten für Ihren Schornstein- anstich. 1. Anschlusshöhe und notwendige Öffnung anzeichnen •...
- Seite 7 ufbauanleitung 4. Schamotteöffnung ausschneiden • Schneiden Sie die angezeichnete Kreisfläche wie in nebenstehendem Bild dargestellt mit einer Flex aus. Alternativ können Sie die Öffnung auch mit der Bohr- maschine ausbohren: • Bohren Sie entlang der angezeichneten Kreislinie in kleinen Abständen vorsichtig Loch neben Loch. Verwenden Sie dazu einen Steinbohrer mit nicht mehr als 10 mm Stärke.
-
Seite 8: Verbrennungsluftzufuhr
ufbauanleitung 7. Doppelwandiges Wandfutter einsetzen • Setzen Sie das doppelwandige Wandfutter in das Schamotterohr bzw. -formteil mit feinem Schamotte- mörtel außen bündig ein. 8. Anschlussstellen glattstreichen • Streichen Sie die Anschlussstellen mit einem feuchten Schwamm glatt heraus. Achten Sie darauf, dass keine Schamottereste hervorstehen. -
Seite 9: Verbindung Ofen - Schornstein
• Legen Sie die mitgelieferten Abstandhalter auf den Sockel auf (siehe Bild). • Bringen Sie das Kago-Silikon entlang der Setzkante und der Auflager auf (siehe Bild). • Richten Sie die beiden Simsplatten in einem gleich- mäßig engen Abstand zum Heizgerät aus. - Seite 10 ufbauanleitung achelöfen amine • Legen Sie die mitgelieferten Zierstreifen (je nach Aus- führung in chrom oder messing) anliegend zum Heiz- gerät auf die Simsplatten. Dieser Zierstreifen wird die aufgetretene dünne Fuge ausgleichend überdecken (siehe Bild). • Beim Setzen der beiden seitlichen Platten gehen Sie bitte in der gleichen Weise vor, wie oben beschrieben.
- Seite 11 ufbauanleitung • Nach dem Einbringen der seitlichen Verkleidungs- elemente bringen Sie nun die abgeschraubten rückwärtigen Blechhalterungen wieder an. • Legen Sie das mitgelieferte runde Blechteil unter- halb des Aschekastens zwischen Sockel und Heiz- gerät. Dieses Blechteil wird den sich zeigenden Spalt überdecken (siehe Bild).
-
Seite 12: B Edienungsanleitung 1 G Rundsätzliches
edienungsanleitung e d i e n u n g s A n l e i t u n g rundsätzliches Ihr Raumheizer/Kaminofen entspricht der Bauart 1, die eine Mehrfachbelegung des Schornsteins ermöglicht (außer Zentralheizung/Abgasschornsteinanlage). Der Ofen darf deshalb nur mit geschlossener Feuerraumtüre betrie- ben werden. - Seite 13 edienungsanleitung Die Nennwärmeleistung von 7 kW erreichen Sie • mit Holz durch Auflegen von ca. 2,5 kg Scheit- holz (ca. 2-3 Stück) • mit Braunkohlebriketts durch Auflegen von 3,5 kg Brenngut • und mit Einstellung „N“ an den Lüftungsöffnungen. Die Holzscheite sollen, wie bei einem Lagerfeuer, schräg stehend gegen die Rückwand gelehnt werden.
-
Seite 14: E Ntaschung
edienungsanleitung Um den Verbrennungsvorgang zu drosseln, kann mit dem Verbrennungsluftschieber eine Regulierung vorgenom- men werden. Zu starkes Abdrosseln kann allerdings dazu führen, dass die Keramikglasscheibe beschlägt. (bzw. siehe oben) Achtung! Eine Überlastung des Raumheizers/Kaminofens durch Zugabe größerer Brennstoffmengen als von uns vorgegeben, ist unbedingt zu vermeiden (Garantieverlust). -
Seite 15: Anhang G Erätebeschreibung
nhang – r erätebeschreibung Aumheizer Aminofen öln echnische Aten Aumheizer Aminofen öln DIN-Certco-Register-Nr. 99 KZ 10 Nennwärmeleistung 7 kW Abgasrohr Ø 160 mm Maße (B x T x H) 990 x 740 x 1000 mm Gewicht ca. 265 kg Brennstoffe Holz, Braunkohle Bedienungselemente 1 Warmhaltefach... -
Seite 16: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantie- leistungen zu erbringen hat, teilen Sie bitte Ihre Ansprüche an die Kago-Zentrale möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit.
