R
/K
aumheizeR
aminofen
A
u f b A u A n l e i t u n g
b
u n d
e d i e n u n g s A n l e i t u n g
Sparmatic I und Sparmatic II

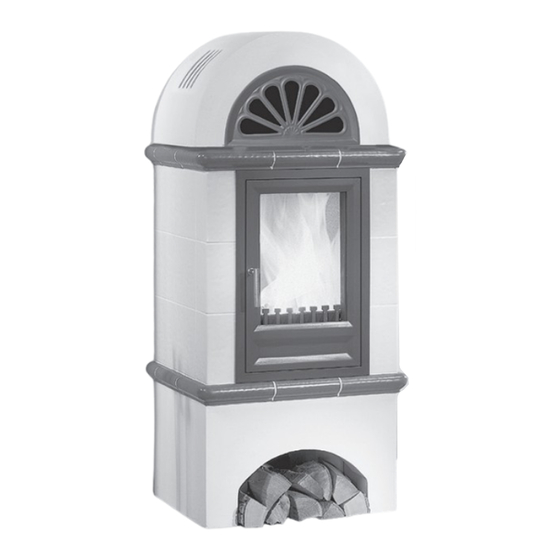

Sparmatic I
Sparmatic II
An unsere Kunden:
Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert.
Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den
neuesten technischen Erkenntnissen hergestellt und kontrolliert.
Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie
für den Selbstaufbau benötigen.
Aufbauanleitung – Sparmatic I + II Seite 1/23
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kago Sparmatic I
Inhaltszusammenfassung für Kago Sparmatic I
- Seite 1 Sparmatic I Sparmatic II An unsere Kunden: Die Öfen, Kamine und Raumheizer von KAGO sind für den Selbstbau konzipiert. Alle KAGO-Produkte unterliegen strengen Prüfvorschriften und werden nach den neuesten technischen Erkenntnissen hergestellt und kontrolliert. Die vorliegende Aufbauanleitung enthält alle notwendigen Informationen, die Sie für den Selbstaufbau benötigen.
- Seite 2 Wir bitten Sie, die Angaben in den Anleitungen genau zu beachten. Ausdrücklich weisen wir Sie darauf hin, dass eine Gewährleistung gemäß Kaufvertrag für von uns gelie- ferte Teile nur dann übernommen werden kann, wenn Aufbau- und Bedienungsanleitung beachtet und korrekt eingehalten werden. Seite 2/23 Aufbauanleitung – Sparmatic I + II...
-
Seite 3: Inhaltsverzeichnis
3.12 Kamineinsatz genau positionieren ......................17 3.13 Rauchrohr montieren ..........................17 3.14 Aufsetzen des Sturzes bzw. der Abdeckplatte ..................18 3.15 Kamin verfugen ............................18 ........................20 edienungsAnleitung ........................... 22 erätebeschreibung ..........................23 ewährleistung Aufbauanleitung – Sparmatic I + II Seite 3/23... -
Seite 4: Ufbauschema
Sockel 1.1 / 1.2 / 1.3 Sockel 1.1 / 1.2 / 1.3 Untersims 2 Untersims 2 Seitenteile 3.1 / 3.2 Seitenteile 3.1 / 3.2 Heizgerät 4 Heizgerät 4 Obersims 5 Simskranz 5 Kuppel 6 Obersims 6 Seite 4/23 Aufbauanleitung – Sparmatic I + II... -
Seite 5: S Icherheitsvorschriften
• Prüfen Sie, ob sich in der Stellwand im Bereich Ihrer Kaminanlage brennbare Teile (z.B. Holzbalken) oder wärmeleitende Metallteile (z.B. Stahl / Stahlbeton- stützen), schwer entflammbare Baustoffe (z.B. Holz- beton, Gipskarton) oder Versorgungs- oder Elektro- leitungen befinden. Aufbauanleitung – Sparmatic I + II Seite 5/23... -
Seite 6: Stärke Der Isolierung Entsprechend Der Wärme
• Entfernen bzw. schützen Sie gefährdete Teile. Wenden Sie sich im Zweifelsfall an Kago bzw. an den für Sie zuständigen Schornsteinfegermeister/Rauch- fangkehrermeister. • Schützen Sie brennbare Teile im Stellbereich gegen Erwärmung durch Aufstellen einer Brandschutzwand entsprechend Bild 1-1 bis Bild 1-3. -
Seite 7: Verbrennungsluftzufuhr
/ Stunde. Bei Aufstellräumen mit dichten Fenstern ist durch Raumluftverbund oder konstruktive Maßnahmen (z. B. spezielle Verbrennungsluftleitung) sicherzustellen, dass dieser Luftvolumenstrom der Feuerstätte garan- tiert zugeführt wird. Auch hierbei ist der zuständige Bezirksschornsteinfegermeister/Rauchfangkehrermeister einzuschalten. Aufbauanleitung – Sparmatic I + II Seite 7/23... -
Seite 8: Wichtige Hinweise Und Bestimmungsgemäße Verwendung
Glastüre): • nach vorne mindestens 50 cm, • nach der Seite mindestens 30 cm. 5. Die im Kapitel 1.2 "Brandschutzmaßnahmen" darge- stellten Hinweise und Anleitungen sind unbedingt zu beachten. Seite 8/23 Aufbauanleitung – Sparmatic I + II... -
Seite 9: Ufbauanleitung
Die Raumheizer/Kaminöfen sind nach EN 13229 geprüft und erfüllen die Anforderungen dieser Norm mit dem Brennstoff Scheitholz. Die für die Bemessung nach DIN 4705 erforderlichen Werte sind: Bei Nennwärmeleistung 6 kW Abgasmassenstrom Abgastemperatur ˚C Erforderlicher Förderdruck mbar 0,12 Aufbauanleitung – Sparmatic I + II Seite 9/23... -
Seite 10: Schornsteinanstich
Sie die Dämmmatte (soweit vorhanden). 3.3.3 Schamotteformteil anzeichnen • Setzen Sie das Schamotteformteil trocken an das Schamotterohr des Rauchzuges an. • Zeichnen Sie den Innendurchmesser des Scha- motteformteiles am Schamotterohr an. Seite 10/23 Aufbauanleitung – Sparmatic I + II... -
Seite 11: Schamotteöffnung Ausschneiden (Oder Ausbohren)
Schamotterohr bzw. - formteil mit feinem Scha- mottemörtel außen bündig ein. 3.3.8 Anschlussstellen glattstreichen • Streichen Sie die Anschlussstellen mit einem feuchten Schwamm glatt heraus. Achten Sie darauf, dass keine Schamottereste hervorstehen. Aufbauanleitung – Sparmatic I + II Seite 11/23... -
Seite 12: Sockelverlauf Anreißen
Sie muss vor Beginn der weiteren Ofen- aufbauarbeiten innen am Sockel entlang abgeschnitten werden, damit sie später entfernt werden kann. Außen wird die Folie erst nach Fertigstellung der gesamten Aufbauarbeiten abgeschnitten. Seite 12/23 Aufbauanleitung – Sparmatic I + II... -
Seite 13: Ofenstellwand Dämmen
Beachten Sie die für den mitgelieferten Kleber angegebene Verarbeitungszeit, Auftragsmenge sowie die Abbindezeit. • Kleben Sie vom Fußboden beginnend über die gesamte zu dämmende Fläche die Wärmedämm- platten mit dem mitgelieferten Kleber an die Wand. Aufbauanleitung – Sparmatic I + II Seite 13/23... -
Seite 14: Sockel Aufstellen
• Nässen Sie die einzelnen Sockelteile gut ein. • Setzen Sie die Sockelteile lot- und waagerecht satt auf. Die Stoßfugen werden dabei von innen ver- mörtelt und abgewaschen. • Vermörteln und verschmieren Sie die Stoßfugen auch von außen. Seite 14/23 Aufbauanleitung – Sparmatic I + II... -
Seite 15: Untersims Aufsetzen
Wand, dass daran für die dort aufzustellenden Kachel-/ Steinteile Drähte befestigt werden können, am besten zwischen Verkleidung und Isolierung. • Zeichnen Sie die Position der Stahlnägel an. • Schlagen Sie die Stahlnägel ein. Aufbauanleitung – Sparmatic I + II Seite 15/23... -
Seite 16: Aufsetzen Der Kachel-/Steinteile
Kachel- /Steinflächen mehr sichtbar sind. Füllen Sie den Rest der Fuge mit grobem Schamottemörtel soweit auf, dass sie mit der Elementiermasse links und rechts bündig ist. Eckverbindungen und Wandanschlüsse sind als Hohlkehle auszubilden. Seite 16/23 Aufbauanleitung – Sparmatic I + II... -
Seite 17: Flächen Und Fugen Glätten
Rauch- rohrbögen vorgenommen werden. Durch Lösen der Schrauben an diesen verstellbaren Bögen können die einzelnen Rauchrohr-Segmente zueinander ver- dreht werden, wodurch individuelle Rauchrohr- winkel herstellbar sind. Aufbauanleitung – Sparmatic I + II Seite 17/23... -
Seite 18: Aufsetzen Des Sturzes Bzw. Der Abdeckplatte
• Geben Sie umlaufend feinen Schamottemörtel auf die Oberkante des Kachelmantels. • Setzen Sie – soweit vorhanden und vorge- sehen – den Sturz bzw. die Abdeckplatte auf. • Bei dem Modell Sparmatic I setzen Sie an- schließend die Kuppel auf. 3.15 k Amin verfugen 3.15.1 Kachelteile säubern, Fugenmaterial... -
Seite 19: Fugenmaterial Auftragen Und Kamin Abwaschen
• Nässen Sie den zu verputzenden Untergrund nochmals gründlich ein. • Bringen Sie abschließend mit Kelle, Traufel und Spachtel am Sockel, an der Schürze oder Kuppel und an den Putzkörperteilen Ihrer Ofenanlage den eigentlichen Fein- oder Strukturputz auf. Aufbauanleitung – Sparmatic I + II Seite 19/23... -
Seite 20: B Edienungsanleitung
Bitte achten Sie aus diesem Grund immer darauf, die gewünschte Heizleistung grundsätzlich über die Holzmenge zu regeln. Um den Verbrennungsvorgang zu drosseln, kann mit dem Verbrennungsluftschieber eine Regulierung vorgenommen werden. Zu starkes Abdrosseln kann allerdings dazu führen, dass die Keramikglasscheibe beschlägt. Seite 20/23 Aufbauanleitung – Sparmatic I + II... -
Seite 21: Gleichfalls Ist Eine Überhitzung Des Raumheizers/Kaminofens Durch Auflage Größerer
Verunreinigungen empfiehlt sich der Einsatz von Scheibenreinigungsmitteln. Wichtige Anmerkung Es ist gefährlich, das Gerät zu überheizen. Legen Sie deshalb nicht mehr als die vorgenannte Brenn- stoffmenge auf. Für das falsche Heizen übernimmt Kago keine Verantwortung und Sie riskieren Ihre Gewährleistungsansprüche. Die Warmluftöffnungen dürfen nicht abgedeckt werden. -
Seite 22: Erätebeschreibung
Einstellung gewählt wird, d. h. bei Handbetrieb Stellung III oder bei Automatikbetrieb Stellung 5. Danach kann dann die Regelung im Zuge des Abbrandes je nach gewünschter Heizleistung vor- Prallplatte genommen werden. Seite 22/23 Aufbauanleitung – Sparmatic I + II... -
Seite 23: G Ewährleistung
Sollte jedoch wider Erwarten ein Gewährleistungsfall eintreten, beachten Sie bitte die vereinbarten Geschäftsbedingungen. Stellt sich nach eingehender Überprüfung heraus, dass KAGO Garantieleistungen zu erbringen hat, teilen Sie bitte Ihre Ansprüche an die Kago-Zentrale möglichst spezifiziert schriftlich unter Angabe Ihrer Auftragsnummer und gegebenenfalls unter Beifügung eines Bildes mit. Dadurch erleichtern Sie sich und uns die Formalitäten und tragen zu einer raschen, gründlichen und zufrieden-...
