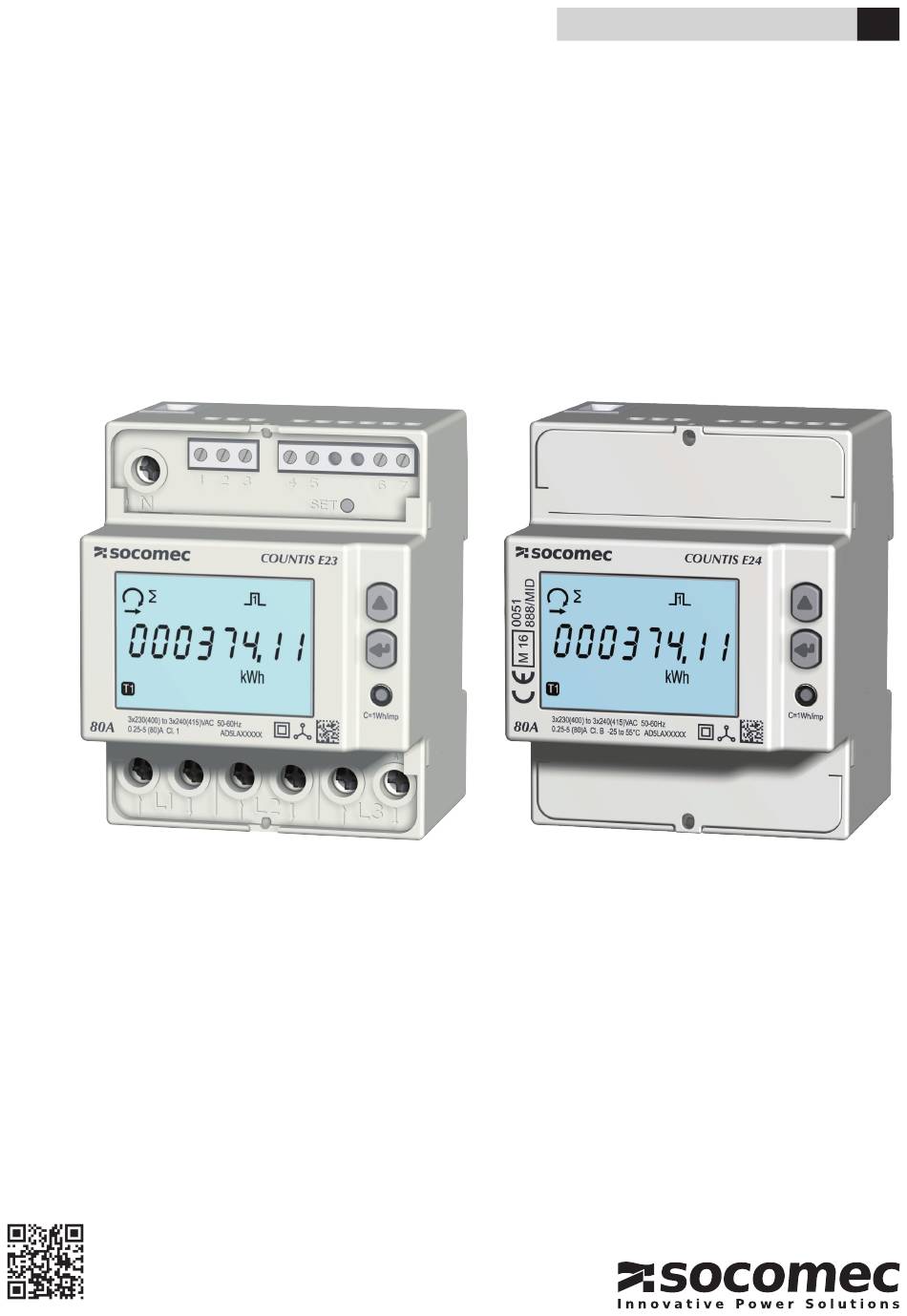

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E23/E24 Wirkenergiezähler Dreiphasig Direkt - 80 A MODBUS COUNTIS E23 COUNTIS E24 - MID www.socomec.com/en/countis-e2x...
-
Seite 2: Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 4 .1 . Vorstellung des COUNTIS E23 / E24 . -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zu COUNTIS E23/E24 steht im Internet unter der folgenden Adresse zur Verfügung: www.socomec.com/en/countis-e2x COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 4: Gefahren Und Warnungen
Der in den folgenden Abschnitten verwendete Begriff Gerät bezieht sich auf COUNTIS E23/E24. Montage, Nutzung, Kundendienst und Wartung dieser Ausrüstung dürfen nur von geschultem, qualifiziertem Fachpersonal durchgeführt werden. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Anweisungen entstehen. 2.1. Stromschlag-, Verbrennungs- und Explosionsgefahr •... -
Seite 5: Vorausgehende Massnahmen
• Der Zustand der Verpackung ist gut. • Die Einheit wurde beim Transport nicht beschädigt. • Die Geräte-Bestellnummer bestätigt Ihren Auftrag. • Die Verpackung enthält: - 1 Gerät - 1 Plombiersatz (bei COUNTIS E24) - 1 Kurzanleitung COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 6: Einführung
4.1. Vorstellung des COUNTIS E23 / E24 COUNTIS E23 und E24 sind modulare Wirk- und Blindenergiezähler, die verbrauchte Energie zählen und anzeigen. Sie sind für dreiphasige Netzwerke ausgelegt und ermöglicht einen direkten Anschluss bis 80 A. Sie sind mit einem MODBUS-Kommunikationsbus ausgestattet. -
Seite 7: Lcd-Anzeige
11. Teilzähler. Blinken = Teilzähler gestoppt 12. Tarifanzeige 13. Energiebilanz 14. Induktiver Wert 15. Kapazitiver Wert 16. Importierte ( ) oder exportierte Energie oder Leistung ( 4.5. Abmessungen Abmessungen: in/mm 2.83 2.83 0.24 0.24 1.73 1.73 2.52 2.52 COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 8: Gemessene Elektrische Werte
HINWEIS: ∑ ist die Summe der Messergebnisse für jede einzelne Phase, geteilt durch 3. 4 .6 .2 . Energiebilanz; Definition Energieberechnung Formel (+kWh T1) – (-kWh T1) + (+kWh T2) – (-kWh T2) kvarh (+kvarh T1) – (-kvarh T1) + (+kvarh T2) – (-kvarh T2) COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 9: Installation
• Vermeiden Sie mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz. 5.2. Montage auf DIN-Schiene COUNTIS E23/E24 können auf eine 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen nur in Schaltschränken verwendet werden. COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 10: Anschluss
35 mm 0,47 in / 12 mm 17,70 lb.in / 2 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten COUNTIS E23/E24 sind für dreiphasige Netzwerke mit oder ohne Neutralleiter vorgesehen. COM RS485 MODBUS T1/2 NC - + MODBUS 1: NC (Schirmung). -
Seite 11: Mid-Konformität
Achten Sie darauf, dass die SET-Programmtaste gesperrt wird, nachdem Sie die Klemmenabdeckung montiert haben. • RS485-Kommunikation Die über die RS485-Kommunikation bereitgestellten Daten werden nur zu Informationszwecken übertragen und sind nicht verbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist abrufbar auf der Website: www.socomec.com/en/countis-e2x MID- Versie- gelung COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 12: Kommunikation
8. KOMMUNIKATION 8.1. Allgemeine Informationen Die bei COUNTIS E23/E24 verfügbare Modbus-Kommunikation erfolgt über eine serielle RS485-Schnittstelle (2 oder 3 Draht), die den Betrieb der Geräte von einem PC oder einer SPS aus ermöglicht. In der Standardkonfiguration können mit einer RS485-Schnittstelle 32 Geräte mit einem PC oder einem Controller auf 1200 Meter verbunden werden. -
Seite 13: Kommunikationsstruktur
2 Byte Entsprechend dem Modbus-Protokoll muss der zeitliche Abstand zwischen einzelnen Zeichen ≤ 3 Pausen betragen. Dies bedeutet, dass die Sendezeit 3 Pausen unterschreiten muss, damit die Nachricht vom COUNTIS E23 / E24 verarbeitet wird Zur korrekten Nutzung der Informationen ist es erforderlich, die Modbus-Funktionen gemäß den folgenden Codes zu verwenden: •... -
Seite 14: Konfiguration
9. KONFIGURATION Das Gerät kann direkt über das COUNTIS E23/E24-Display im Programmiermodus oder über die Kommunikationsverbindung konfiguriert werden. In den folgenden Abschnitten ist die Konfiguration über das Display beschrieben. 9.1. Konfiguration über das Display Gehen Sie im Display in den Programmiermodus, um Ihre Kommunikationseinstellungen zu ändern. Die Navigation... -
Seite 15: Das Gesamte Menü Konfiguration 2 Anzeigen
Teil-Stromzähler zurücksetzen: Ea+ partiell (kWh) Tarif T1, T2 Ea+ partiell (kWh) Ea- partiell (kWh) Tarif T1, T2 Ea- partiell (kWh) Eap partiell (kVAh) Er+ partiell (kVarh) Er- partiell (kVarh) Zur ersten Menüanzeige KONFIGURATION 2 zurückkehren COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 16: Detailansicht Von Menü Konfiguration 2
1, 2 Zurücksetzen der Energiewerte Ea+ partiell Tarif T1, T2; Ea+ partiell; Ea- partiell Tarif T1, T2; Ea- partiell, Eap partiell, Er+ partiell, Er- partiell Zur ersten Menüanzeige KONFIGURATION 2 zurückkehren XX = Standardwert COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 17: Beispiel: Einstellen Der Kommunikationsadresse
9 .1 .4 . Beispiel: Einstellen der Kommunikationsadresse Gehen Sie im Modus KONFIGURATION 2 (siehe Seite 14) zum Display „Adr. Kommunikationsadresse“ Beispiel: Ändern der Kommunikationsadresse auf 247. >3 Baudrate Modbus-Parität Modbus-Stoppbits Alle Teilzähler zurück- gesetzt COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 18: Verwendung
Gehe zurück zur Gehe zurück zur und exportierte ersten Anzeige, ersten Anzeige, ersten Anzeige, partielle Menü „tot“ Menü „rt“ Menü „info“ Blindenergie ______________ Wirkenergiebilanz ______________ Blindenergiebilanz ______________ Gehe zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 19: Detailansicht Des Menüs Für Tarif 1, „Tar .1
Exportierte Blindenergie, Tarif 1 Importierte induktive Blindenergie, Tarif 1 Gehe zurück zur ersten Anzeige, Menü „Tar.1“ Exportierte induktive Blindenergie, Tarif 1 Importierte kapazitive Blindenergie, Tarif 1 Exportierte kapazitive Blindenergie, Tarif 1 Importierte Blindenergie, Tarif 1 COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 20: Detailansicht Des Menüs Für Tarif 2, „Tar .2
Exportierte Blindenergie, Tarif 2 Importierte induktive Blindenergie, Tarif 2 Gehe zurück zur ersten Anzeige, Menü „Tar.2“ Exportierte induktive Blindenergie, Tarif 2 Importierte kapazitive Blindenergie, Tarif 2 Exportierte kapazitive Blindenergie, Tarif 2 Importierte Blindenergie, Tarif 2 COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 21: Detailansicht Des Gesamten Menüs, „Tot
Gesamte Scheinenergie L1, L2, L3, ∑ ∑ Importierte induktive Blindenergie gesamt Gehe zurück zur ersten Anzeige, Menü „tot“ ∑ Exportierte induktive Blindenergie gesamt ∑ Importierte kapazitive Blindenergie gesamt ∑ Exportierte kapazitive Blindenergie gesamt ∑ COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 22: Detailansicht Des Menüs Mit Teilmessungen Und Der Energiebilanz „Par.b
Importierte Wirkenergie partiell ∑ ∑ Wirkenergiebilanz Exportierte Wirkenergie partiell für Tarif T1 ∑ Blindenergiebilanz Exportierte Wirkenergie partiell für Tarif T2 ∑ Exportierte Wirkenergie partiell Gehe zurück zur ersten Anzeige, Menü „Par.b“ ∑ Teil-Scheinenergie ∑ COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 23: Starten Des Teil-Stromzählers
N = Beenden x1 Bestätigen 10 .4 .2 . Stoppen des Teil-Stromzählers Y = OK N = Beenden x1 Bestätigen 10 .4 .3 . Zurücksetzen des Teil-Stromzählers >3 Y = OK N = Beenden x1 Bestätigen COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 24: Detailansicht Des Menüs Für Echtzeitmessungen, „Rt
10.5. Detailansicht des Menüs für Echtzeitmessungen, „rt“ Echtzeit-Wirkleistung L1, L2, L3, ∑ Echtzeit-Scheinleistung Frequenz L1, L2, L3, ∑ Echtzeit-Blindleistung Gehe zurück zur ersten Anzeige, Menü „rt“ L1, L2, L3, ∑ Echtzeit-Phase/Phase-Spannung ∑ Echtzeit-Phase/Neutralleiter-Spannung ∑ Echtzeit-Dreiphasenstrom ∑ Echtzeit-Leistungsfaktor ∑ COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 25: Detailansicht Des Menüs, „Info
10.6. Detailansicht des Menüs, „info“ Metrologische Firmwareversion Nicht-metrologische Firmwareversion Prüfsumme der metrologischen Firmware Prüfsumme der nicht-metrologischen Firmwa- Installierter Kommunikationsanschluss Gehe zurück zur ersten Anzeige, Menü „info“ COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 26: Diagnosemeldungen
• Wenn eine 123-Phasensequenz erkannt wird, erscheint das Symbol • Wenn eine 132-Phasensequenz erkannt wird, erscheint das Symbol 11.3. Störung • Wenn diese Meldung angezeigt wird, liegt eine Messgerätestörung vor und das Messgerät muss ersetzt werden. COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 27: Fehlerbehebung
12. FEHLERBEHEBUNG Ursachen Lösungen Gerät ausgeschaltet Neutralleiter- und Phase-1-Kabelanschlüsse überprüfen Nicht auf dem Display angezeigte Phasen Anschlüsse überprüfen Phasen auf dem Display vertauscht Netzwerk-Konfiguration überprüfen Fehlermeldung Überprüfen, ob Messgerät ordnungsgemäß funktioniert COUNTIS E23/E24 - 545877A - SOCOMEC... -
Seite 28: Technische Daten
45-65 Hz ENERGIEMESSUNG Aktiv Reaktiv Messung gesamt und partiell MID-Messungen Bidirektional bei dreiphasig Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) E24 Wirkenergie Ea+ Klasse 1 (EN 62053-21) Blindenergie Er+ Klasse 2 (EN 62053-23) COUNTIS E23/E24 - 545877A - SOCOMEC... - Seite 29 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps Isolierung SELV (Schutzklasse III) Eingangsimpedanz 1/8 (96kOhm) SPEICHERUNG Energiezählerstände Im FRAM-Speicher UMGEBUNGSANFORDERUNGEN. Mechanische Umgebung Elektromagnetische Umgebung Betriebstemperatur -25°C bis +55°C Lagertemperatur -25°C bis 75°C Luftfeuchtigkeit ≤ 80 % Installation Innen (Kasten/Schrank) Vibrationen ±0,075 mm COUNTIS E23/E24 - 545877A - SOCOMEC...
- Seite 30 Abmessungen B x H x T (mm) Modular bestehend aus 4 Modulen (DIN 43880) 72 x 90 x 64 Montage Auf DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 - Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 440 g COUNTIS E23/E24 - 545877A - SOCOMEC...
-
Seite 31: Glossar Der Abkürzungen
Parität ungerade Parität gerade Parität StoP Stoppbit des Frame 1 Stoppbit 2 Stoppbits Teilzähler-Reset ConF? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren Tarifmanagement-Option Tarifmanagement über Kommunikation Tarifmanagement über Geräteeingang COUNTIS E23/E24 - 545877A - SOCOMEC... - Seite 32 KONTAKT FIRMENZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 545877A...
