DE
9

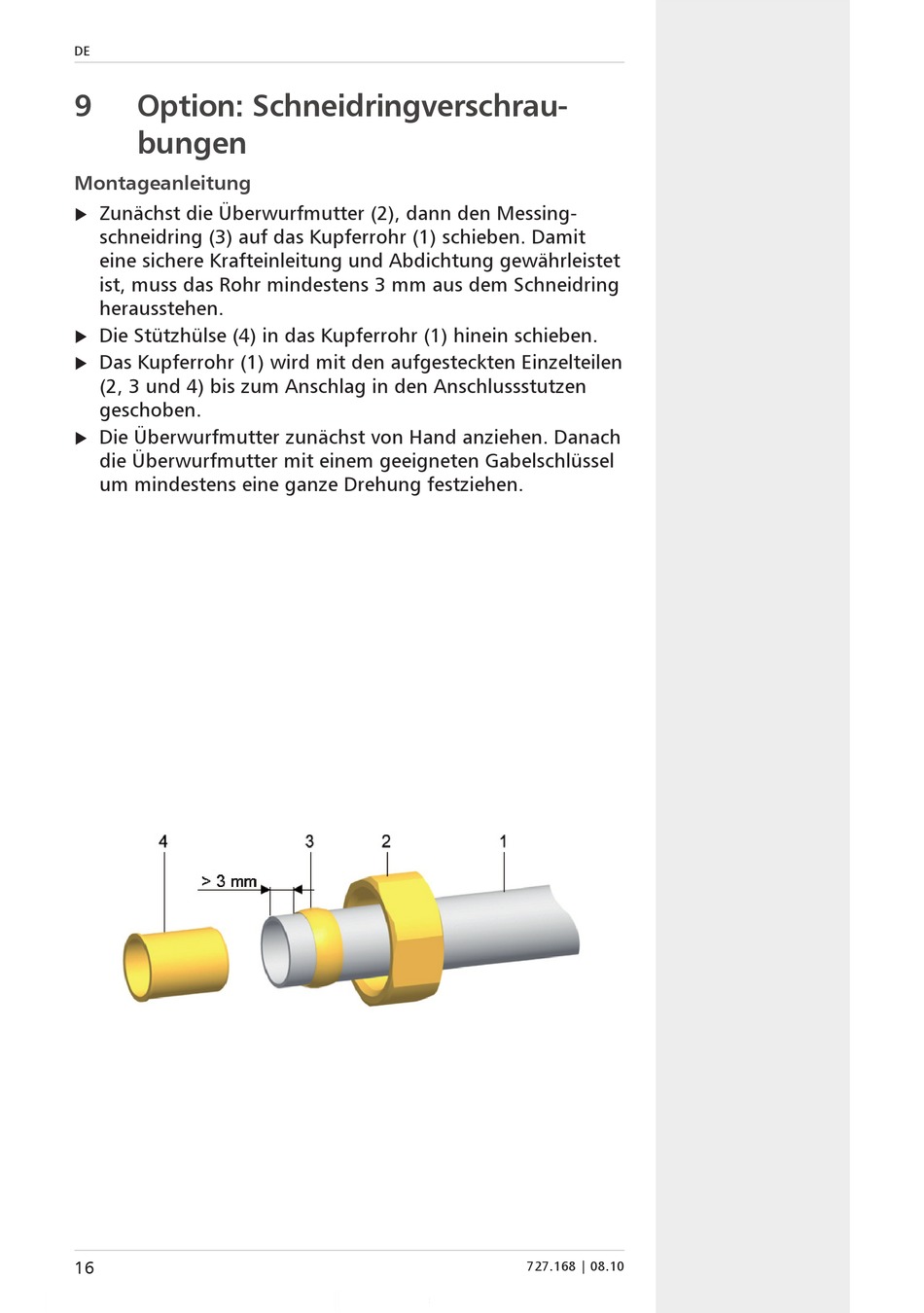

Option: Schneidringverschrau-
bungen
Montageanleitung
Zunächst die Überwurfmutter (2), dann den Messing-
schneidring (3) auf das Kupferrohr (1) schieben. Damit
eine sichere Krafteinleitung und Abdichtung gewährleistet
ist, muss das Rohr mindestens 3 mm aus dem Schneidring
herausstehen.
Die Stützhülse (4) in das Kupferrohr (1) hinein schieben.
Das Kupferrohr (1) wird mit den aufgesteckten Einzelteilen
(2, 3 und 4) bis zum Anschlag in den Anschlussstutzen
geschoben.
Die Überwurfmutter zunächst von Hand anziehen. Danach
die Überwurfmutter mit einem geeigneten Gabelschlüssel
um mindestens eine ganze Drehung festziehen.
16
727.168 | 08.10
