7
Durchflussanzeige
Der Anzeigebereich des Durchflussmengenmessgerätes liegt
bei 1-20 l/min.
Um die Durchflussmenge zu begrenzen, kann der Kugel-
hahn in der Spül- und Befülleinheit (4) zum Teil geschlossen
werden (erhöhter Druckverlust – geringerer Volumenstrom).
Eine weitere Möglichkeit den maximalen Volumenstrom zu
reduzieren, ist die Pumpe am Stellschalter herunterzuschal-
ten. Hier ist zu prüfen, ob das Anfahrmoment bei kleinen
Pumpenstufen ausreichend ist.
Für die Einstellung der Durchflussmenge sind die Angaben
der Kollektorhersteller zu berücksichtigen.
Um die einwandfreie Funktion des Messgerätes zu gewähr-
leisten, muss die Anlage gespült und frei von Fremdkörpern
sein!

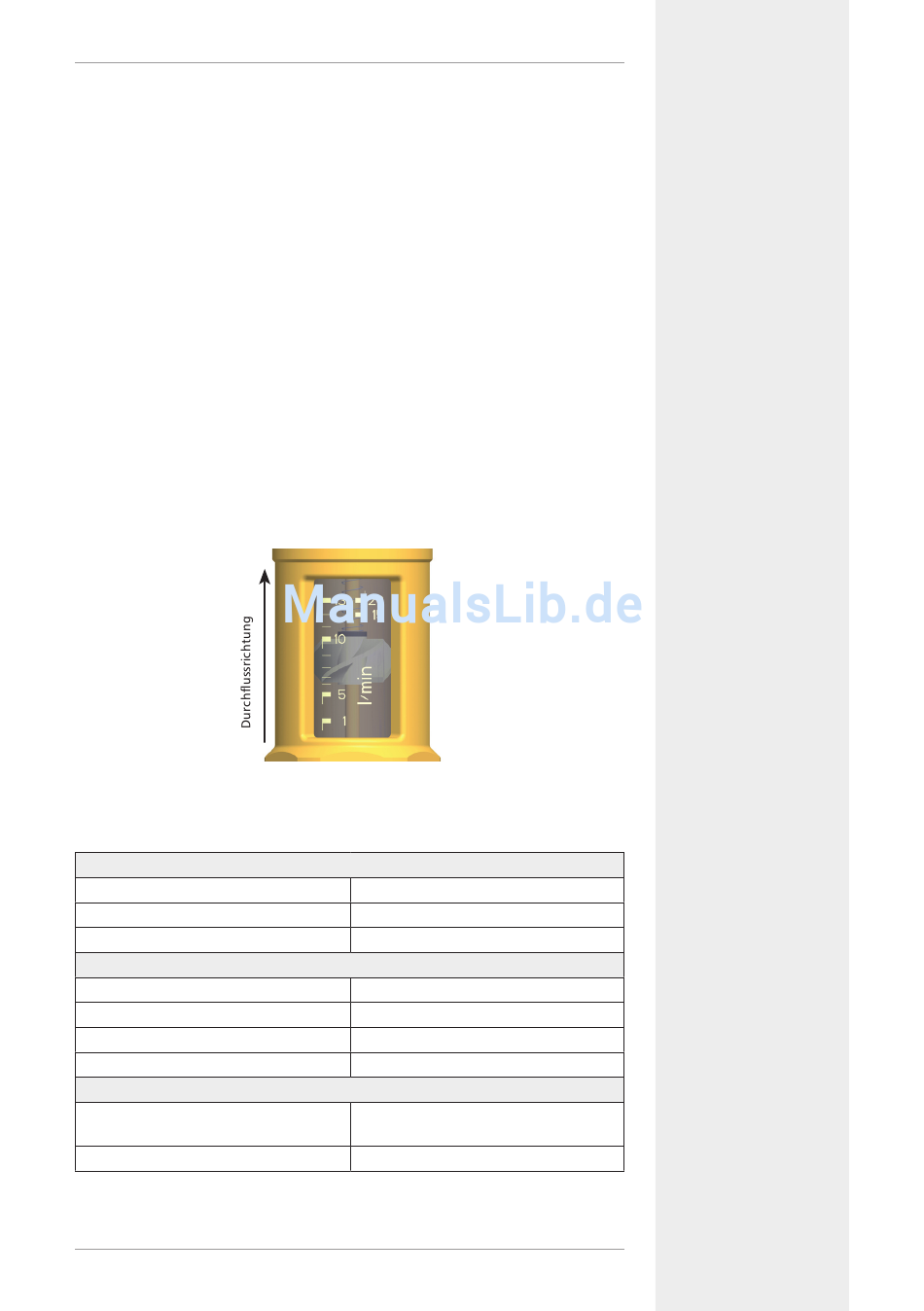

Bei Werten von bis zu
13 l/min (auf der linken
Seite der Skala) ist die
Oberkante des Propel-
lers die Ablesemarke.
Anzeige im Beispiel = ca. 10 l/min
Werkstoffe
Gehäuse
Dichtungen
Schauglas
Technische Daten
Nenngröße
Messbereich
Max. Druck
Max. Temperatur
Abmessungen
Anschlüsse
Einbauhöhe
14
Bei Werten zwischen
15 und 20 l/min (auf
der rechten Seite der
Skala) ist die Unterkan-
te des Propellers die
Ablesemarke.
Skalierung
Messing MS 58
EPDM
Borsilikatglas
DN 20
1-20 l/min
10 bar
120 °C, kurzzeitig 150 °C
1" AG flachdichtend – ¾" AG flach-
dichtend
135 mm
727.168 | 08.10
