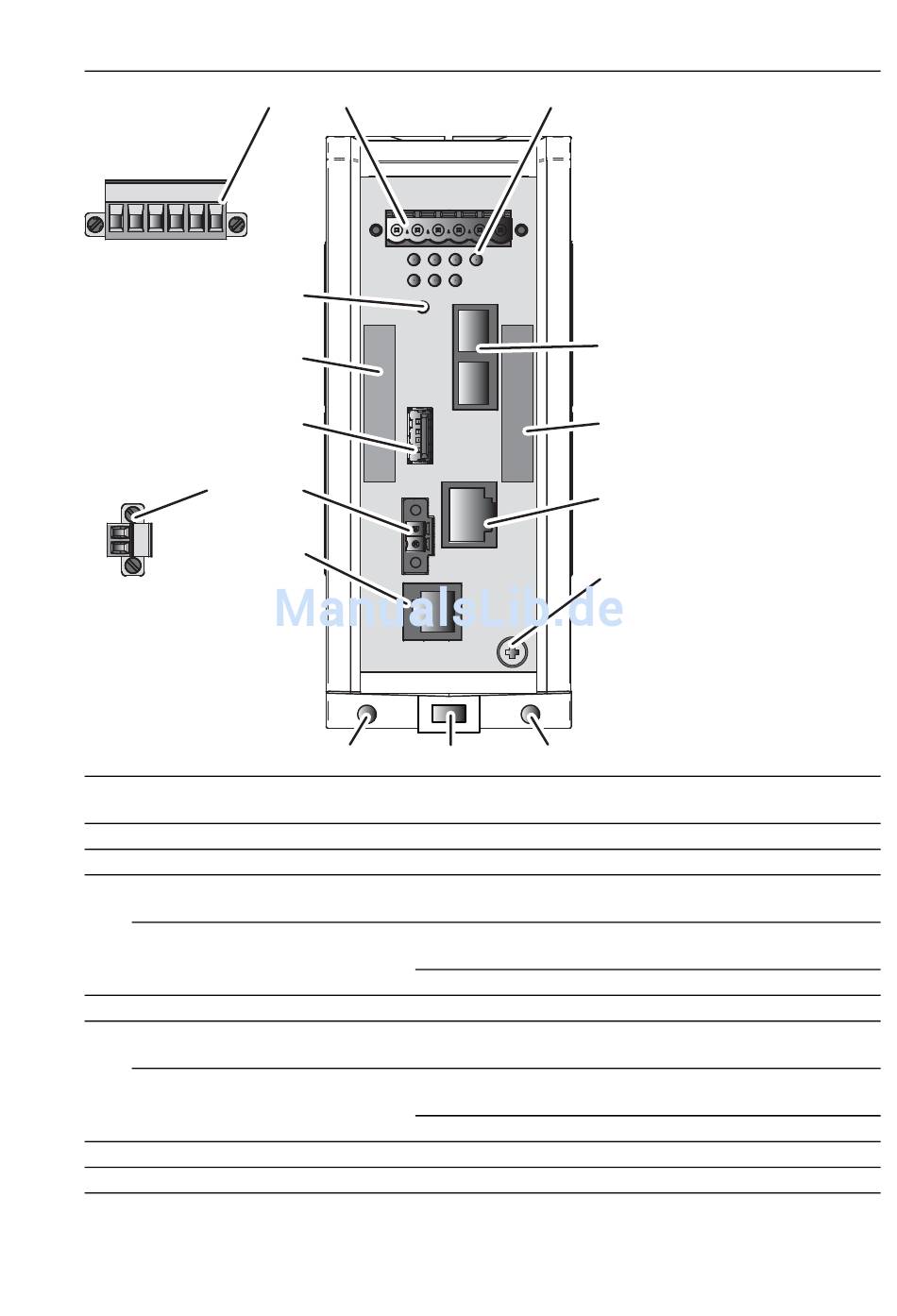

1.4 Geräteansicht
10a
1a 6-poliger, schraubbarer Klemmblock für redundante Spannungsversorgung und Melde-
kontakt
1b Klemmblock-Anschluss
2 LED-Anzeigeelemente
3 Ethernet-Port 1
INTERN
alternativ, abhängig von Geräte-
variante
4 MAC-Adresse des Gerätes (Aufkleber)
5 Ethernet-Port 2
EXTERN
alternativ, abhängig von Geräte-
variante
6 Erdungsschraube
7 Loch für die Montage mittels Wandmontageplatte
Tab. 5: Vorderansicht (am Beispiel EAGLE-One-0200M2T1...........)
Installation EAGLE One
Release 04 01/2015
1a 1b
13
12
11
10b
9
7
RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbin-
dungen
DSC-Multimode-Buchse für 100-Mbit/s-LWL-Port
RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbin-
dungen
DSC-Multimode-Buchse für 100-Mbit/s-LWL-Port
2
3
4
5
6
8 7
