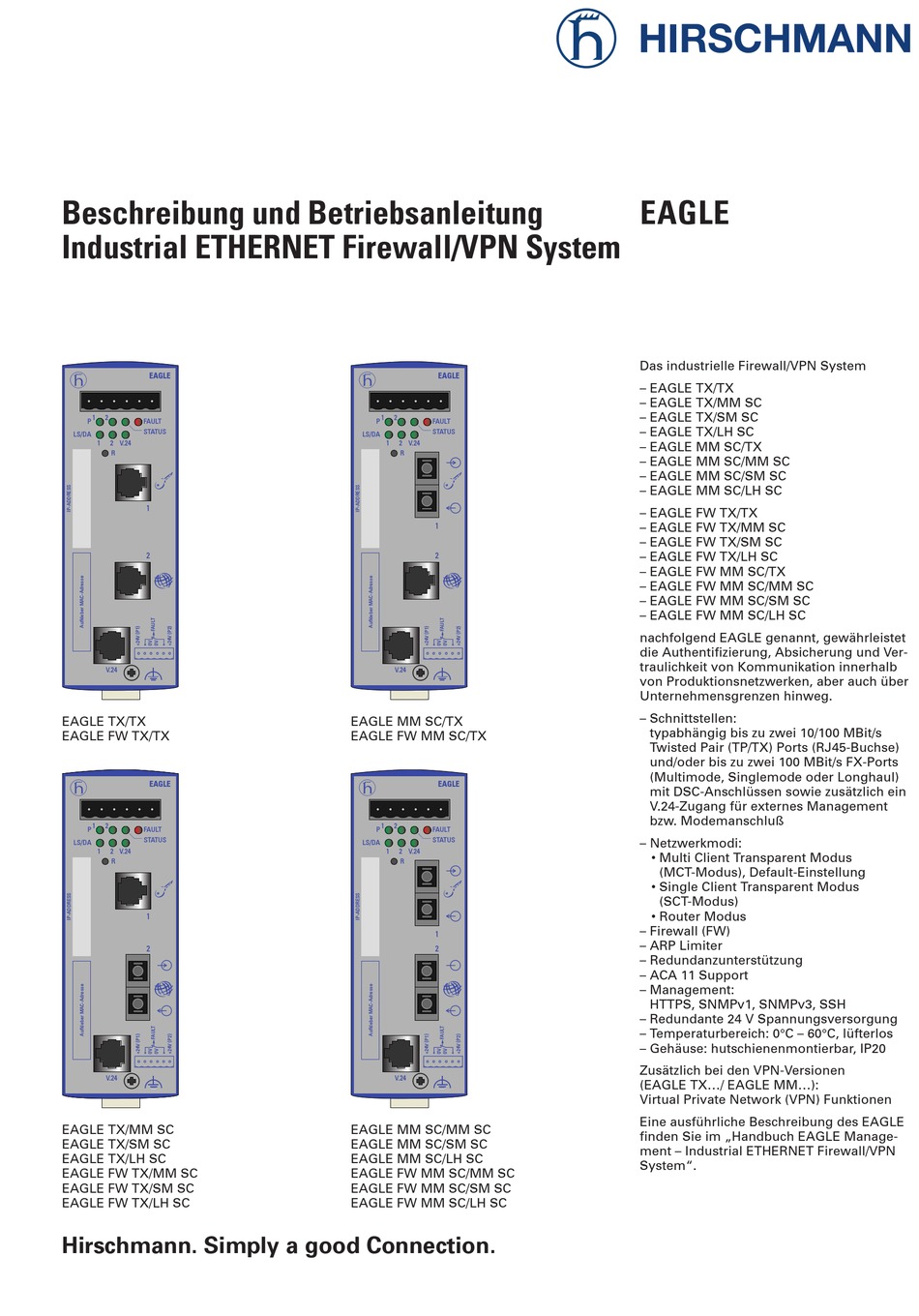

Hirschmann EAGLE Betriebsanleitung

Beschreibung und Betriebsanleitung
Industrial ETHERNET Firewall/VPN System
EAGLE
x
1 2
P FAULT
STATUS
LS/DA
1 2 V.24
R
k
1
2
g
V.24
EAGLE TX/TX
EAGLE FW TX/TX
D
RS2-4R EAGLE
x
1 1 2 2
P P FAULT FAULT
RM
STATUS
0 1
LS/DA
RM
1 2 V.24
RING
R
V.24
k
DA
1
1
LS
2
DA
2
LS
g
DA
3
LS
DA
4
LS
V.24
EAGLE TX/MM SC
EAGLE TX/SM SC
EAGLE TX/LH SC
EAGLE FW TX/MM SC
EAGLE FW TX/SM SC
EAGLE FW TX/LH SC
Hirschmann. Simply a good Connection.
EAGLE
x
1 2
P FAULT
STATUS
LS/DA
1 2 V.24
R
k
1
2
g
V.24
EAGLE MM SC/TX
EAGLE FW MM SC/TX
EAGLE
x
1 2
P FAULT
STATUS
LS/DA
1 2 V.24
R
k
1
2
g
V.24
EAGLE MM SC/MM SC
EAGLE MM SC/SM SC
EAGLE MM SC/LH SC
EAGLE FW MM SC/MM SC
EAGLE FW MM SC/SM SC
EAGLE FW MM SC/LH SC
EAGLE
Das industrielle Firewall/VPN System
– EAGLE TX/TX
– EAGLE TX/MM SC
– EAGLE TX/SM SC
– EAGLE TX/LH SC
– EAGLE MM SC/TX
– EAGLE MM SC/MM SC
– EAGLE MM SC/SM SC
– EAGLE MM SC/LH SC
– EAGLE FW TX/TX
– EAGLE FW TX/MM SC
– EAGLE FW TX/SM SC
– EAGLE FW TX/LH SC
– EAGLE FW MM SC/TX
– EAGLE FW MM SC/MM SC
– EAGLE FW MM SC/SM SC
– EAGLE FW MM SC/LH SC
nachfolgend EAGLE genannt, gewährleistet
die Authentifizierung, Absicherung und Ver-
traulichkeit von Kommunikation innerhalb
von Produktionsnetzwerken, aber auch über
Unternehmensgrenzen hinweg.
– Schnittstellen:
typabhängig bis zu zwei 10/100 MBit/s
Twisted Pair (TP/TX) Ports (RJ45-Buchse)
und/oder bis zu zwei 100 MBit/s FX-Ports
(Multimode, Singlemode oder Longhaul)
mit DSC-Anschlüssen sowie zusätzlich ein
V.24-Zugang für externes Management
bzw. Modemanschluß
– Netzwerkmodi:
• Multi Client Transparent Modus
(MCT-Modus), Default-Einstellung
• Single Client Transparent Modus
(SCT-Modus)
• Router Modus
– Firewall (FW)
– ARP Limiter
– Redundanzunterstützung
– ACA 11 Support
– Management:
HTTPS, SNMPv1, SNMPv3, SSH
– Redundante 24 V Spannungsversorgung
– Temperaturbereich: 0°C – 60°C, lüfterlos
– Gehäuse: hutschienenmontierbar, IP20
Zusätzlich bei den VPN-Versionen
(EAGLE TX.../ EAGLE MM...):
Virtual Private Network (VPN) Funktionen
Eine ausführliche Beschreibung des EAGLE
finden Sie im „Handbuch EAGLE Manage-
ment – Industrial ETHERNET Firewall/VPN
System".
