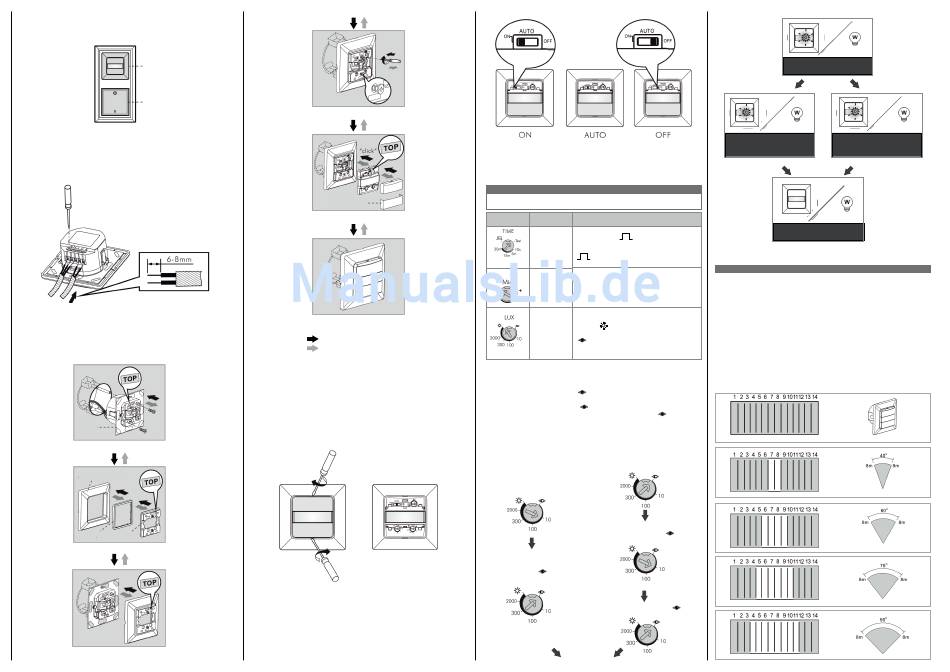

3.4 Installation
Der Mc Guard kann in eine Standard Schalterdose (40mm tief) eingebaut
werden. Ein Schalter kann durch den Mc Guard ersetzt werden.
(Siehe Bild 8)
McGuard Melder
Schalter
Bild 8
3.4.1 Unterputzeinbau mit Schalterdose
3.4.1.1 Demontieren Sie den Kunststoffrahmen und die Frontabdeckung
vom Melder.
3.4.1.2 Schrauben Sie die Klemmen auf und schließen Sie die Leitungen,
wie in den Bildern 5 - 7 beschrieben, an. Isolieren Sie die Drähte 6-8 mm
ab. (Siehe Bild 9)
Bild 9
3.4.1.3 Schrauben Sie die Anschlussklemmen fest.
3.4.1.4 Schieben Sie den angeschlossenen Melder in die Schalterdose und
schrauben sie fest. (Siehe Bild 10-A)
3.4.1.5 Stecken Sie den Adapter und den inneren Befestigungsrahmen in
den Deko Rahmen. (Siehe Bild 10-B). Stecken Sie dann den -Deko
Rahmen auf den Melder und schrauben ihn fest. Befestigen Sie die
Frontabdeckung. Siehe Bild 10-C bis 10-E
Geräte-
träger
Bild 10-A
Deko-Rahmen
Adapter
Abdeckung
Bild 10-B
Bild 10-C
Bild 10-D
Front-
abdeckung
Bild 10-E
Bild 10-F
Montage Anweisung
Demontage Anweisung
3.5 Zerlegen des Kuststoffrahmen
Um den befestigten Kunststoffrahmen zu entfernen beachten Sie bitte Bild
10A bis 10C und Bild 11. Benutzen Sie einen passenden Schraubendreher.
4
BETRIEB
4.1 Öffnen der Frontabdeckung
4.1.1 Öffnen Sie die Abdeckung oberhalb und unterhalb der Linse. Man
kann den Schiebeschalter und die Knöpfe sehen. (Siehe Bild 11 und
12) Schrauben Sie die Anschlussklemmen fest. Stellen Sie ihn nach
Bedarf ein.
Bild 11 Bild 12
4.1.2 Funktionen des Schiebeschalters. (Siehe Bild 13)
AUTO: Schieben Sie den Schalter in die Mitte, der Melder ist im AUTO
Modus
ON : Schieben Sie den Schalter nach links auf die ON Position. der ON
Modus ist aktiviert, die Last ist für 4 Stunden an, die LED blinkt 1Sek
an und 5 Sek an. Dann geht er automatisch wieder in den AUTO
Modus. Auch wenn der Schalter auf ON steht ist der Melder nach
einem Stromausfall wieder im AUTO Modus.
OFF : Schieben Sie den Schalter nach rechts in die OFF Position, ist der
Melder im OFF Modus. Das Licht bleibt ständig aus.
Bild 13
4.1.3 Nach dem Einstellen die Abdeckung wieder montieren.
4.1 Zeit, Lux und Mic. Knopf Einstellung
HINWEIS
Stellen Sie sicher das der Schiebeschalter während den Einstellungen auf
Position AUTO steht.
Knopf Funktion Einstellungen
Zeit : Einstellbar von ca. 10 Sek. bis 30 Min,
Einstellung der
1s
Test und
Ausschalt-
Test : Geh-Test Modus (Last und rote LED
verzögerung
sind 2 Sek. an, 2 Sek aus)
Licht
: Kurze Impulse für Treppenlichtschalter
1s
(Last ist 1 Sek an, 9Sek. aus)
Akustiksensor
„+" : Akustik Sensor mit maximaler
Einstellung
Empfindlichkeit
Funktion
„-" : Akustik Sensor abgeschaltet
Einstellung der Bereich: Einstellbar von ca. 10Lux) bis
Helligkeit für ∞
„ " ( ).
Licht
einschalten
learn: Das aktuelle Umgebungslicht
(10Lux -2000 Lux) kann eingelesen
werden
4.3 Lux Learn Funktion mit Knopf
Anlern Verfahren
4.2.1 Stellen Sie den Knopf auf wenn das Umgebungslicht die
gewünschte Helligkeit hat Siehe Bild 14-A)
4.2.2 Wenn der Knopf schon auf steht, muss er länger als 1 Sek auf
eine andere Position gedreht werden, dann zurück auf
werden siehe Bild 14-B.
4.2.3 Dann ist die Last aus. Die LED fängt an langsam zu blinken, sie zeigt
an das sie den Learn Modus eingeschaltet haben. Das Anlernen ist in
25 Sekunden abgeschlossen. Danach ist die Last und LED 5 Sek.
lang an oder die LED blinkt 5 Sek. lang schnell und die Last ist aus
um das erfolgreiche Anlernen anzuzeigen. (Siehe Bild 14-C)
4.2.4 Nach dem Anlern Verfahren geht der Melder in den AUTO Modus,
LED und Last sind aus.
Stellen Sie den Knopf in eine
anderen Position als "
Stellen Sie den Knopf
aus einer anderen
Position auf " „
Nach 1 Sek. zurück auf "
Bild 14-A
Bild 14-B
LED blinkt 25 Sek. lang
langsam und Last ist aus.
LED und Last bleiben 5 Sek. LED blink 5 Sek. lang schnell und
die Last ist aus (die akt. Helligkeit
lang an (die aktuelle Helligkeit
ist außerhalb 10 - 2000 Lux
ist 10 - 2000 Lux)
LED und Last aus
Melder wechselt zum AUTO Modus
(Bild 14-C)
HINWEIS
- Wenn die aktuelle Helligkeit außerhalb des Bereichs 10 - 2000 Lux ist,
lernt der Melder 25 Sek. land, dann blinkt die rote LED 5 Sek. lang schnell.
Wenn die aktuelle Helligkeit unter 10Lux ist, wird der Wert auf 10 Lux
eingestellt. Wenn sie über 2000Lux ist, wird die Helligkeit nicht
berücksichtig.
- Um den Melder im Anlern Modus nicht zu beeinflussen sollte sich der
Monteur vom Melder entfernt halten.
4.4 Benutzung der Linsenabdeckung
Die mitgelieferte Linsenabdeckungen wird benötigt um den Erfassungs-
bereich einzuschränken. Mit der Anzahl der Aufkleber können verschiedene
Abdeckungen erreicht werden. Der Melder ist zum Beispiel in einer Höhe
von 1,2 m angebracht. Der Erfassungsbereich ist wie in Bild 15
beschrieben.
