2.2. ÜBERWACHTE BINÄREINGÄNGE.
Die als Schalter/Sensor konfigurierten Binäreingänge bieten die Möglichkeit eine
Überwachungsfunktion freizugeben, um eventuelle Beschädigungen oder Sabotagen der
Installation zu erkennen. Dafür wird am Ende der angeschlossenen Leitung ein elektrischer
Widerstand angeklemmt.
Wichtiger Hinweis: Die anschliessbaren Widerstandswerte sind in Tabelle 2.1 aufgeführt.
Es sind zwei Anwendungsfälle zu unterscheiden:
Installationen mit normalerweise geschlossenen Schaltern/Sensoren (N.C.) : Der
Widerstand wird in Reihe mit dem Schalter/Sensor, und so nah wie möglich an diesem (wenn
möglich direkt an den Klemmen) angeschlossen, so dass er von außerhalb nicht erreichbar
ist. Siehe Bild 2.1
Es können die zwei Ausnahmesituationen, welche versehentlich oder absichtlich in diesem
Typ von Installation auftreten können, erkannt werden: Kurzschluss oder offener
Anschluss.
Bei Kurzschluss wird das Alarmobjekt des entsprechenden Eingangs aktiviert und der
entsprechende Wert wird zyklisch, bis zum Ende des Vorfalls gesendet. Ein offener Anschluss
wird als Flanke interpretiert, und der entsprechende Wert wird, wie parametriert auf den Bus
gesendet.

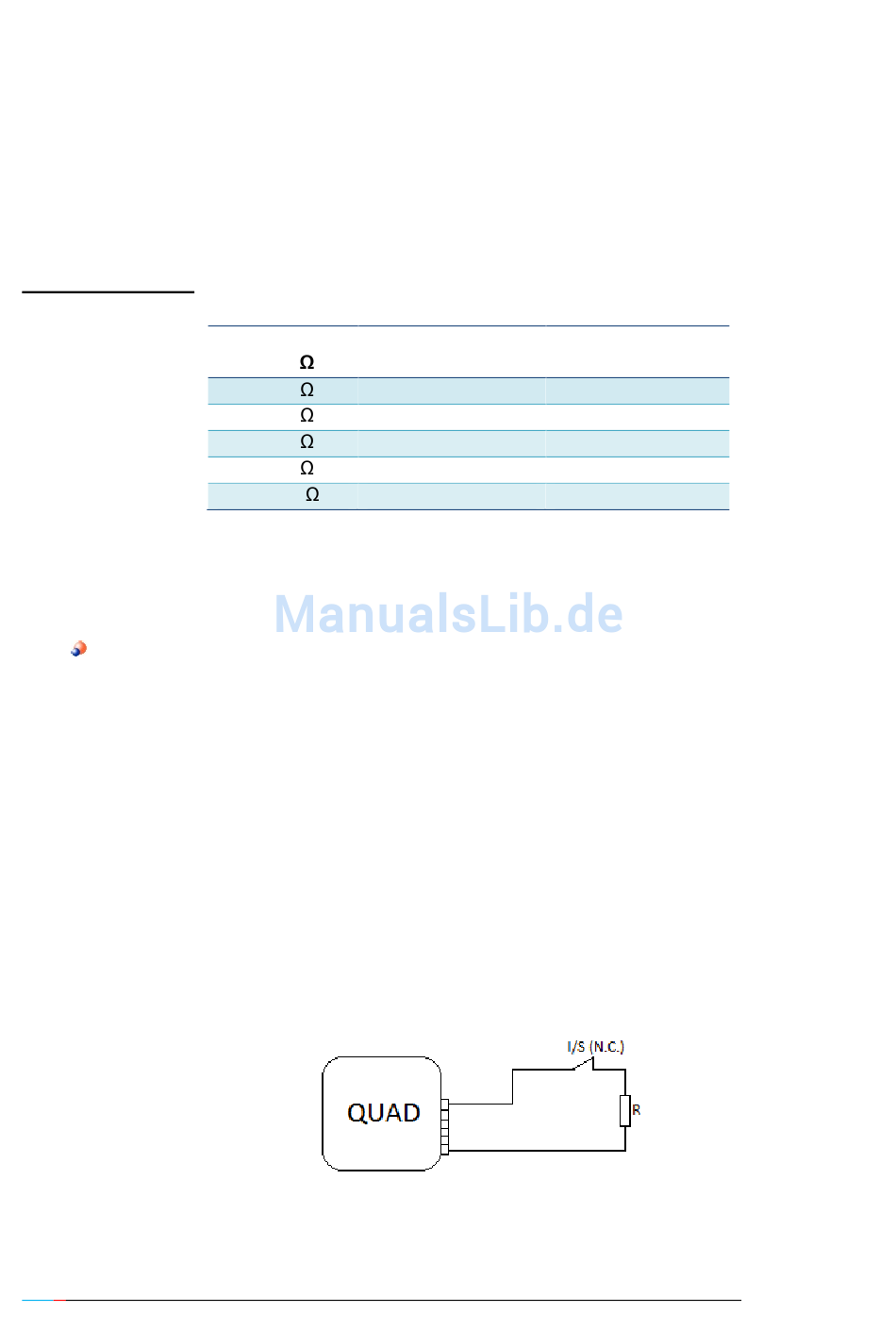

Bild 2.1 Normalerweise geschlossenen Schalter/Sensor. Widerstand in Reihe.
ZENNiO AVANCE Y TECNOLOGÍA
Ohmscher
Wert ( ) Toleranz (%)
2200
2700
3300
4700
10000
Tabelle 2.1 Anschliessbare Widerstandswerte.
Maximale
±10%
±10%
±10%
±10%
±10%
Empfohlene
Leistung (W)
¼ W
¼ W
¼ W
¼ W
¼ W
