b) Binäreingang Schalter/Sensor
Wird ein Eingang als Schalter/Sensor konfiguriert, so muss im entsprechenden
Konfigurationsfenster (siehe Bild 3..4) festgelegt werden, welche Aktionen bei steigender bzw.
fallender Flanke ausgeführt werden sollen: Als Erstes muss der Typ des Eingangs konfiguriert
werden. Standard oder Geschützt (mit Abschlusswiderstand)
Bei Wahl eines geschützten Schalter/Sensor-Eingangs, wird das 1-Bit Objekt "[Ex] Alarm: Ausfall,
Sabotage, Anschlussfehler" freigegeben, über den alle 30 Sekunden im Falle eines Ausfalls,
Sabotage oder Anschlussfehlers eine "1" gesendet wird (am Ende dieses Vorfalls wird über das
selbe Objekt eine "0" gesendet). Außerdem erscheinen folgende Parameter in Bezug auf diese
Funktion:
Schalter/Sensorart: Zu Bestimmung der normalen Arbeitsweises des am QUAD-
Eingang angeschlossenen Schalter/Sensor.
N.O (Widerstand parallel): Normalerweise offener Schalter/Sensor.
N.C (Widerstand in Reihe): Normalerweise geschlossener Schalter/Sensor.
Widerstandswert:
Anschlusswiderstands festgelegt. Zur Verfügung stehen folgende Werte: 2.2 K , 2.7 K , 3.3
K , 4.7 K und 10 K .
ZENNiO AVANCE Y TECNOLOGÍA

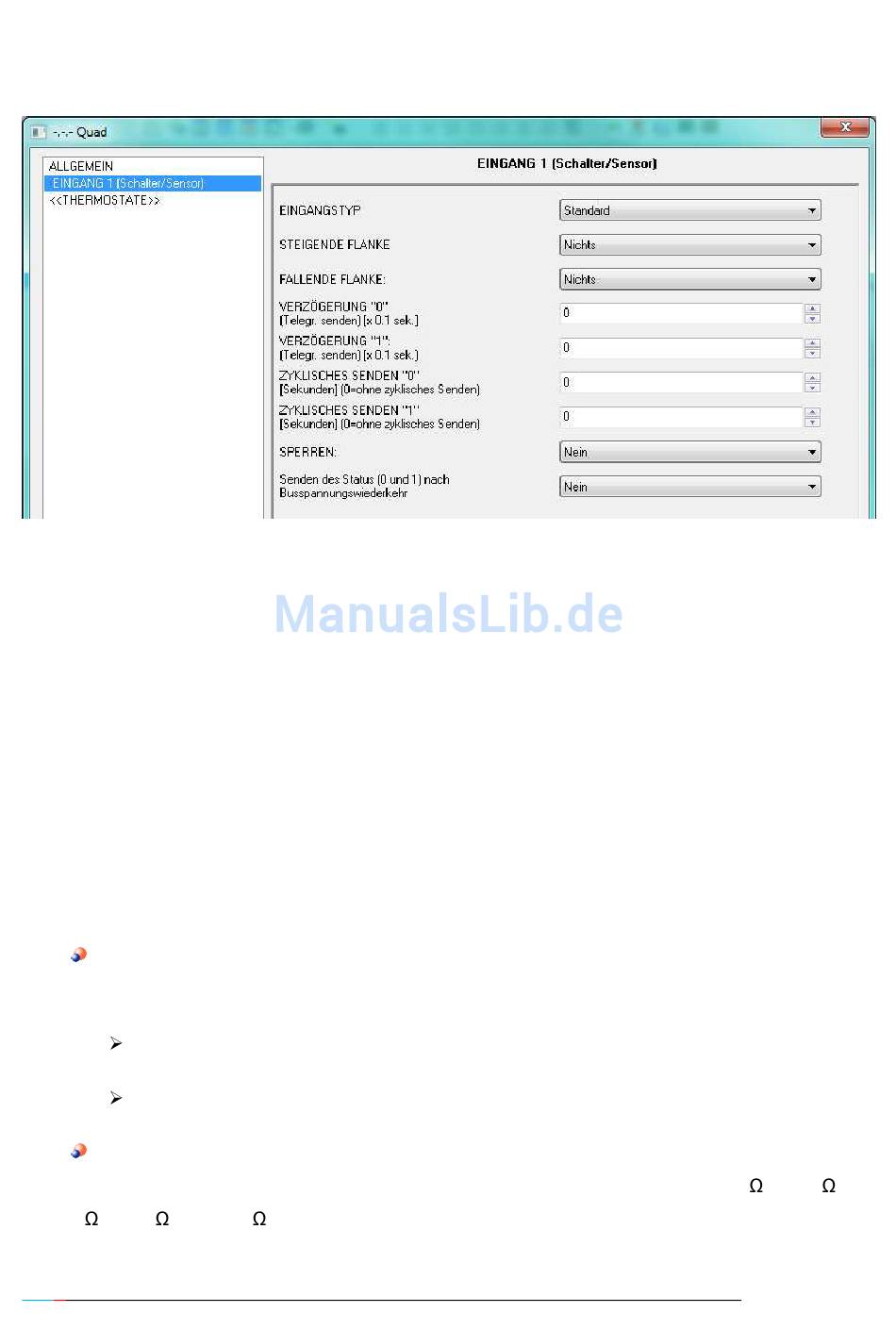

Bild 3.4 Binäreingang Schalter/Sensor
Über diesen Parameter wird der ohmsche Wert des
