1. EINLEITUNG

1.1.

QUAD

Beim QUAD handelt es sich um eine Analog/Digital-Schnittstelle mit 4 Eingängen, die für
folgende Funktionen konfiguriert werden kann:
Binäreingang
Temperatureingang.
Bewegungsmelder
An jeden, als binär konfigurierten Eingang, können entweder potenzialfreie konventionelle Taster
oder Schalter/Sensoren angeschlossen werden.
Es besteht die Möglichkeit eine Überwachungsfunktion der an einem Binäreingang angeschlossen
Schalter/Sensor-Leitung freizugeben, um eventuelle Beschädigungen oder Sabotagen zu erkennen.
Siehe Abschnitt 2.2 für weitere Information.
An die Eingänge, welche als Temperatureingänge konfiguriert werden, können Temperaturfühler
von Zennio, wie z.B. das Modell ZN1AC-NTC68 zur Raumtemperaturmessung, angeschlossen
werden.
An die zur Bewegungserkennung konfigurierten Eingänge muss der Bewegungsmelder von Zennio
(ZN1IO-DETEC) angeschlossen werden.
Außerdem können im QUAD bis zu 4 verschiedene Thermostate eingerichtet werden.
ZENNiO AVANCE Y TECNOLOGÍA

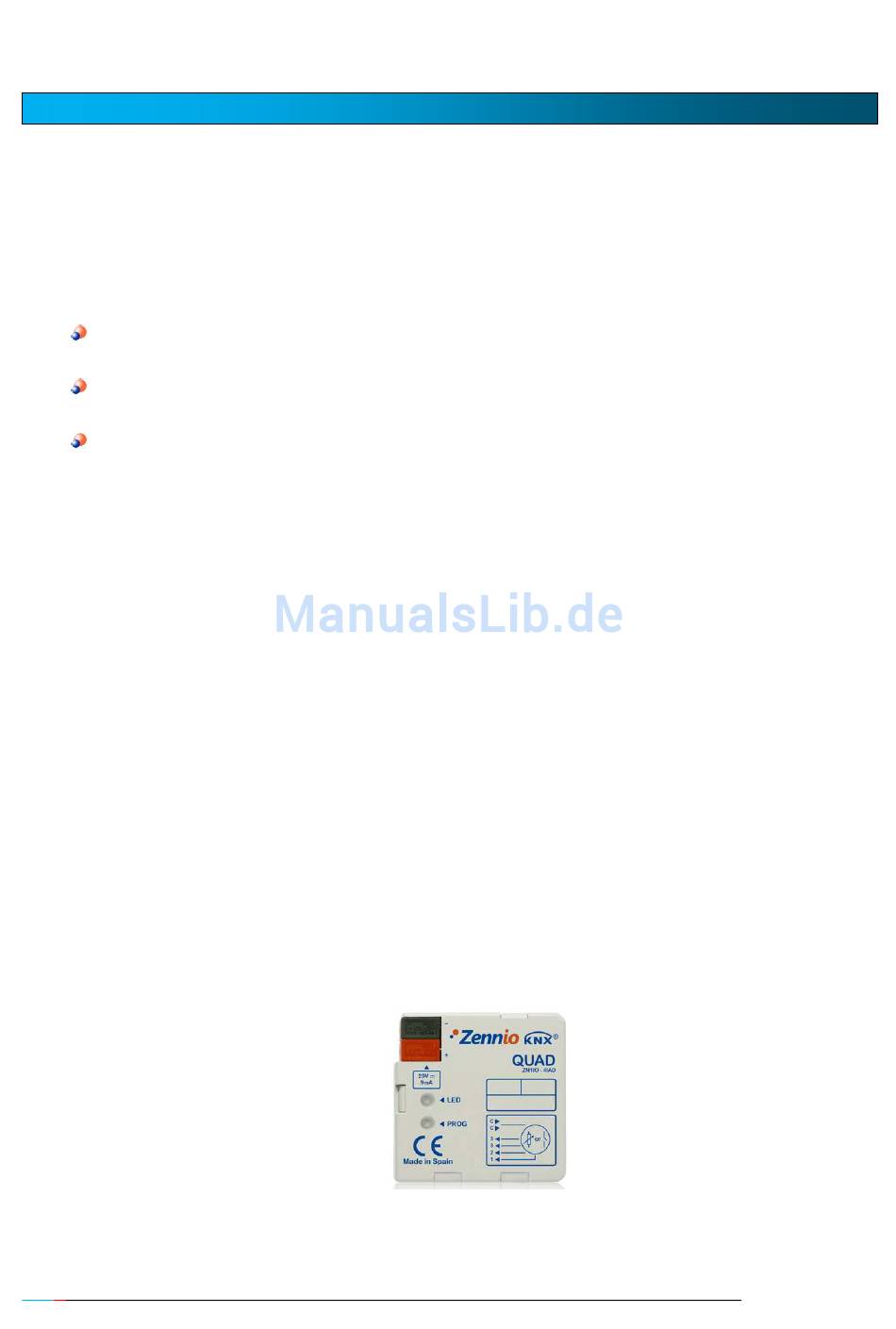

Bild 1.1 A/D-Eingang QUAD
