SGM PilotBox
3. Klemmen Sie analog zur Spannungsversorgung die Steuerleitungen an die
jeweiligen Klemmen der Steckverbinder an.
4. Stecken Sie alle Steckverbinder in die zugehörigen Buchsen am SGM Pilot-
Box.

Die SGM PilotBox ist jetzt angeschlossen.
Gerät von Hutschiene demontieren
So demontieren Sie die SGM PilotBox von einer DIN-Hutschiene in einem
Schaltschrank:

Sie benötigen einen Schlitzschraubendreher mit 4,5 mm Klingenbreite.

Alle Steckverbinder an der SGM PilotBox sind abgezogen.

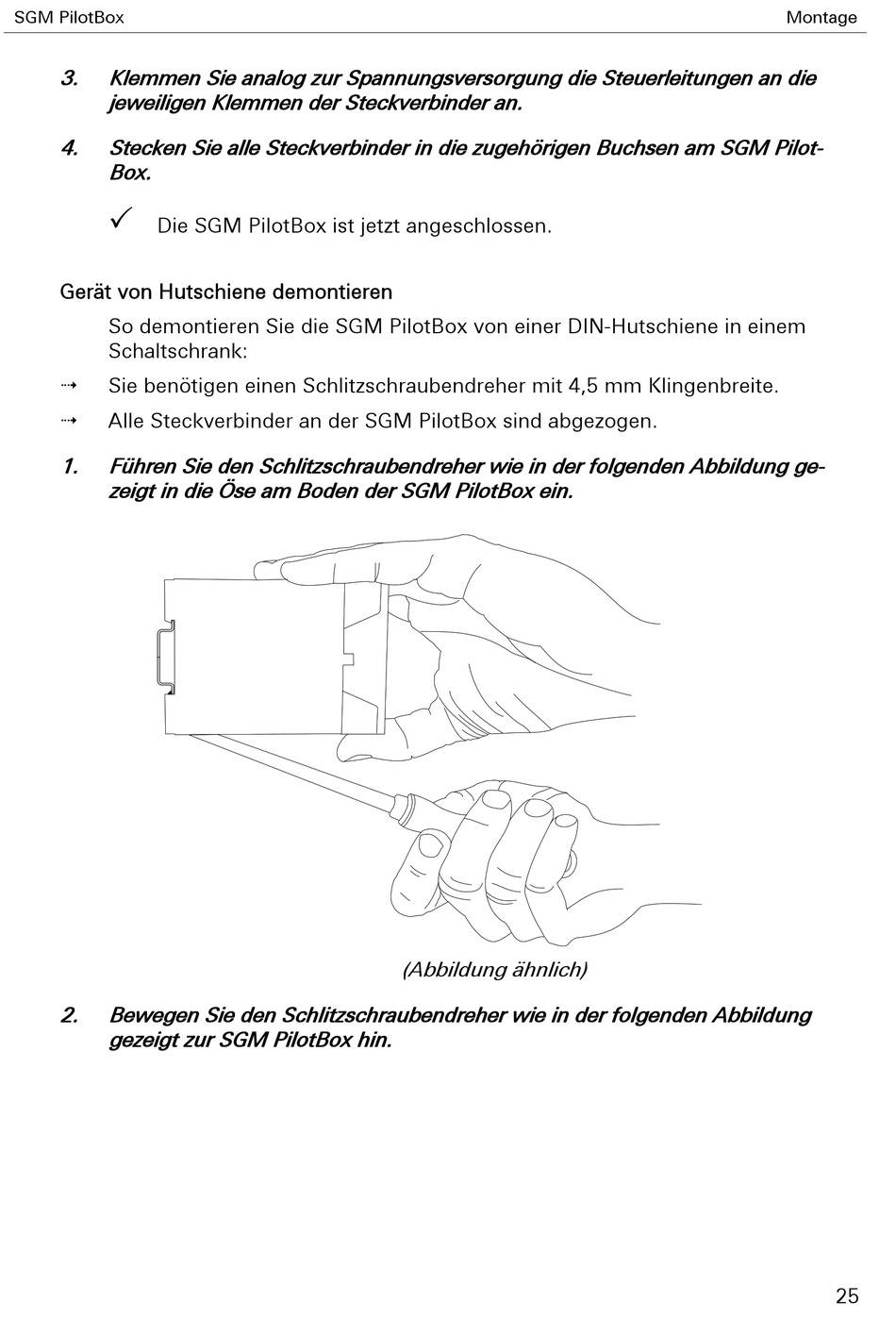

1. Führen Sie den Schlitzschraubendreher wie in der folgenden Abbildung ge-
zeigt in die Öse am Boden der SGM PilotBox ein.
2. Bewegen Sie den Schlitzschraubendreher wie in der folgenden Abbildung
gezeigt zur SGM PilotBox hin.
(Abbildung ähnlich)
Montage
