Granberg 433 Montageanleitung
Vorschau ausblenden
Andere Handbücher für 433:
- Montageanleitung (9 Seiten) ,
- Benutzerhandbuch (7 Seiten)
Verwandte Anleitungen für Granberg 433
Inhaltszusammenfassung für Granberg 433

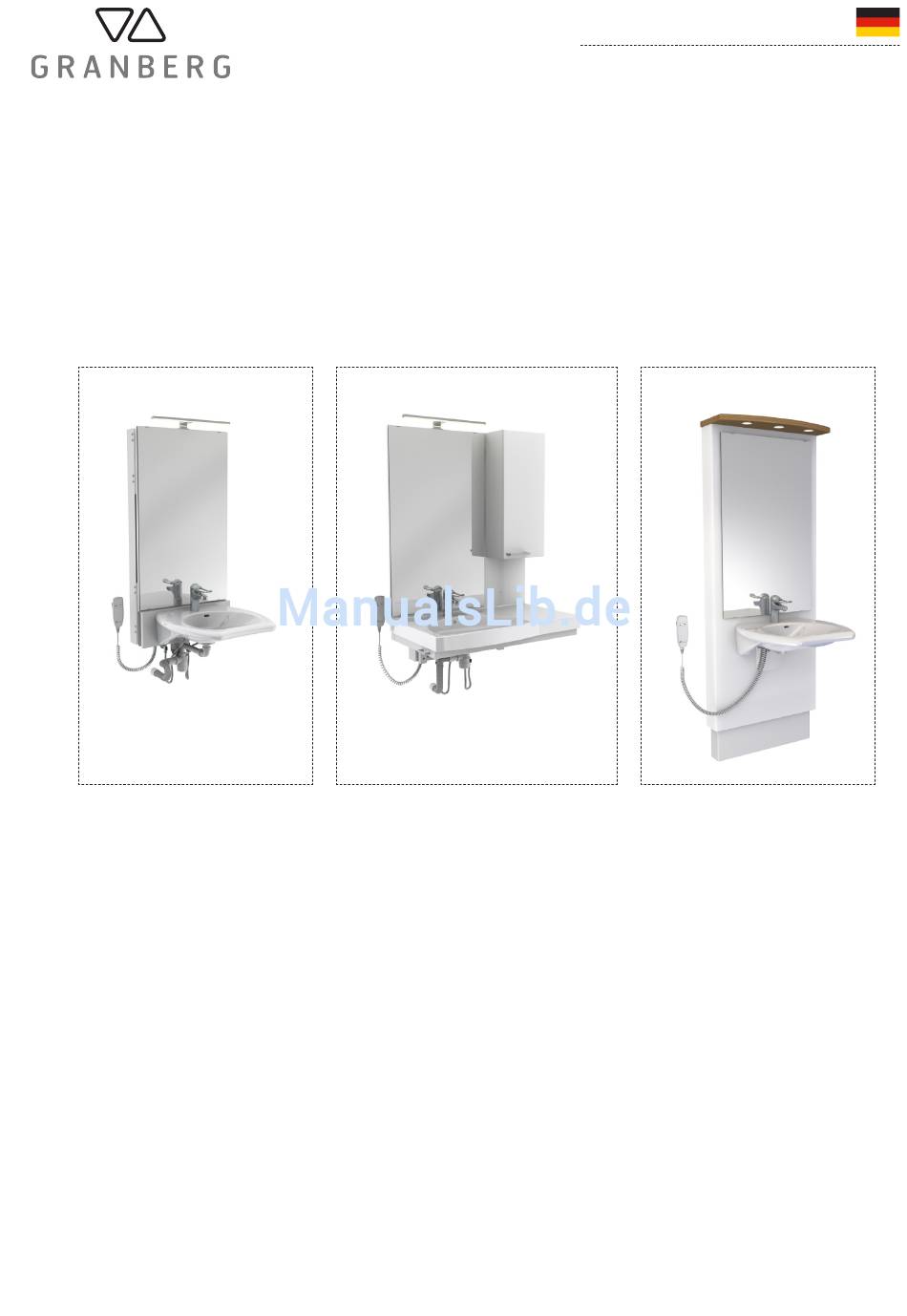

- Seite 1 Deutsch Waschtischlift 433 / 434 / 417 Dok. Nr: M41xx Ausgabe: 5 Datum: 2017-06-19 MONTAGEANLEITUNG Waschtischlift...
- Seite 2 Weitere Informationen finden Sie unter: www.granberg.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Kapitel: Rubrik: Seite: Einführung..........................4 Übereinstimmungserklärung..................5 Anwendungsbestimmung - Technische Daten............5 Vorbereitung - Befestigungsmaße 433 / 434 / 417...........6 Vorbereitung - Elektro, Sanitär..................7 Montage des Liftmoduls....................8 Montageanleitung Lift 433 Mechanischer Aufbau.......................9 Einzelteile........................9 Endmontage........................9 Montageanleitung Lift 434 Mechanischer Aufbau.....................13 Einzelteile........................13 Endmontage........................14 Montageanleitung Lift 417 Mechanischer Aufbau.....................16... -
Seite 4: Einführung
Einführung Gratulation zum Kauf Ihres höhenverstellbaren Waschtischliftsystems für vorhandene oder neue Waschtische der Firma Gran- berg. Motorisch verstellbar. Waschtisch, Spiegel und Beleuchtung folgen der Bewegung. Motorisch verstellbar. Auf der Montageplatte ist ein Spiegel, ein Oberschrank und die Beleuchtung montiert. Wasch- tisch, Spiegel, Schrank und Beleuchtung folgen der Bewegung. -
Seite 5: Übereinstimmungserklärung
Sie auf Seite 27. Anwendungsbestimmung - Technische Daten Die Waschtischlifte 433 / 434 / 417 sind für die vertikale Höhenverstellung von Waschtischen und je nach Ausstattung Spie- gel, Beleuchtung etc. entwickelt. Geeignet für den Einsatz in Räumen unter normalen Verhältnissen von Temperatur, Feuch- tigkeit und Beleuchtung. -
Seite 6: Vorbereitung - Befestigungsmaße 433 / 434 / 417
Vorbereitung - Befestigungsmaße 433 / 434 / 417 Die Waschtischlifte 433, 434 und 417 basieren alle auf dem gleichen wandhängenden Liftsystem. Für eine korrekte Montage folgen Sie bitte den Anweisungen. Der Monteur ist für die richtige Auswahl der Befestigungsmethode und der Befestigungsmittel des Lifts an der Wand verantwortlich. -
Seite 7: Vorbereitung - Elektro, Sanitär
Der Anschluss des Wasser zu- und Ablaufs darf nur von einer autorisierten Person vorgenommen werden. Es ist sehr wichtig hierfür die richtigen Materialien zu verwenden. Nur das vom Fachmann verwendete, original Granberg Anschlussmaterial garantiert eine einwandfreie Funktion und Sicherheit. Die jeweiligen Vorschriften für Feuchträume sind einzuhalten. -
Seite 8: Montage Des Liftmoduls
3. Montageschablone lt. Abb. verwenden. 4. Den Lift auf die Schablone setzen und mit der Wand verschrauben. 4. Für die weitere Montage folgen Sie bitte den angegebenen Kapiteln. Modell 433 - Seite 9 Modell 434 - Seite 13 Modell 417 - Seite 16... -
Seite 9: Mechanischer Aufbau
Lift 433 - Mechanischer Aufbau Der Waschtischlift 433 besteht aus weiß lackiertem Alu-Zinkblech. Ein Gleitrahmen ermög- licht eine stufenlose Höhenverstellung. Spiegel u. Beleuchtung folgen der Bewegung. Am Gleitrahmen befindet sich die Waschtischkonsole und die Montageplatte für den Spiegel. Die Waschtischkonsole gibt es in verschiedenen Tiefen. - Seite 10 6.3.2 Anschluss und Montage der Klemmschutzeinrichtung. Anschluss Führen Sie die Kabel durch die Montageplatte (Bild 1) und verbinden Sie diese mit den Steckern (Bild 2). (Fahren Sie den Lift in die oberste Position um besser an die Stecker zu kommen) Bild 1 Bild 2 Montage...
- Seite 11 6.3.4 6.3.5 Montage des Waschtisches mittels Bolzen und Befesti- Befestigung des Spiegels mittels Spiegelklammern auf der gungsmuttern M12. Montageplatte. Wird ein Klemmschutz hinter das Becken montiert, so sind die beim Klemmschutz mitgelieferten Befesti- gungen zu nehmen. 6.3.6 6.3.7 Einbau der Mischbatterie Montage der Ösen zur Befestigung des Ablaufs.
- Seite 12 6.3.9 Fixierung des Ablaufrohres mittels Spannband. 6.3.10 Anschlussschema Die Installation sollte wie unten abgebildet aussehen. Prüfen Sie den korrekten Sitz in allen Positionen. Es darf nichts eingeklemmt werden. Insbesondere die Dichtigkeit ist zu prüfen. Legende A - Flexible Zuläufe B - Flexibler Ablaufschlauch C - Geruchsverschluss D - Ablaufrohr E - Winkelkupplung...
-
Seite 13: Mechanischer Aufbau
Lift 434 - Mechanischer Aufbau Der Waschtischlift 434 besteht aus weiß lackiertem Alu-Zinkblech. Ein Gleitrahmen ermöglicht eine stufenlose Höhenverstellung. Spiegel, Beleuchtung und Schrank folgen der Bewegung. Am Gleitrahmen befindet sich die Montageplatte für Spiegel, Schrank, Beleuchtung so wie der Befestigungsrahmen für den Waschtisch. Lift 434 - Einzelteile Liftmodul Montageplatte (weiß) -
Seite 14: Endmontage
Lift 434 - Endmontage 7.3.1 7.3.2 Montages des Tragrahmens für den Waschtisch mittels beilie- Montage der Beleuchtung oben an der Montageplatte. gender Schrauben M8 x 50 mm. Die Beleuchtung wird über Waschtisch und Spiegel montiert. 7.3.3 7.3.4 Anschluss der Beleuchtung. Waschtisch auf den Rahmen auflegen. - Seite 15 7.3.7 Montage des Ablaufs. Das Ablaufrohr ist auf auf die zu benötigende Länge zu kürzen. Flexibler Ablaufschlauch 7.3.8 Der Geruschverschluss ist am unteren Steg des Lifts mittels Spannband zu fixieren. 7.3.9 Anschlussschema Die Installation sollte wie unten abgebildet aussehen. Prüfen Sie den korrekten Sitz in allen Positionen. Es darf nichts eingeklemmt werden. Insbesondere die Dichtigkeit ist zu prüfen.
-
Seite 16: Mechanischer Aufbau

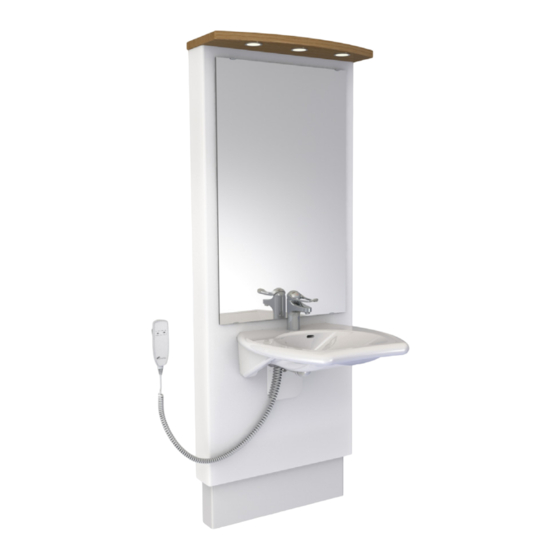

Lift 417 - mechanischer Aufbau Der Waschtischlift 417 besteht aus weiß lackiertem Alu-Zinkblech. Ein Gleitrahmen ermöglicht eine stufenlose Höhenverstellung. Spiegel u. Beleuchtung folgen der Bewegung. Am Gleitrahmen befindet sich die Montageplatte für Spiegel, Beleuchtung und Waschtisch. Lift 417 - Einzelteile Liftmodul Montageplatte, Spiegel u. -
Seite 17: Endmontage
8.3 Lift 417 - Endmontage 8.3.1 Montage des Klemmschutzes. Der Klemmschutz wird mittels zweier Bolzen M12 und zwei Holzschrauben 5x16 mm an der Montageplatte befestigt. Für die Montage muss der Klemmschutz geöffnet werden. - Seite 18 8.3.2 8.3.3 Montage der Beleuchtung auf der Rückwand. Anschluss der Beleuchtung und Montage der Rückwand. Rückwand an der Oberkante des Liftmoduls einhaken.Durch das Loch in der Platte ist der genaue Sitz zu prüfen. 8.3.4 8.3.5 Montagebolzen für den Waschtisch von hinten durch die Rückwand mit zwei Schrauben M6x35 mm fixieren.
- Seite 19 8.3.8 Abdeckblech bis ans Ablaufrohr schieben und mit zwei Schrauben 3,5 x 16 mm befestigen. 8.3.9 Den Waschtischlift in die oberste Position fahren. Schutzfolie abziehen und die Abdeckung hinter die Rückwand stecken. Prüfen Sie den freien Lauf des Liftsystems. Auf der Wand laufende Leitungen können ausgeklinkt werden.
-
Seite 20: Funktionstest
Ecken und Kanten. • Der Waschtischlift muss jährlich einer Sicherheits- und Funktionsprüfung unterzogen werden, um Unfällen vorzubeugen. • Die Vorschriften der Berufsgenossenschaften und anderer Behörden müssen eingehalten werden. • Der Waschtischlift darf nicht als Hubvorrichtung für das Heben von Gütern vom Boden aus benutzt werden. • Der Lift darf keinen direkten Kontakt mit Lebensmitteln haben. • Verwenden Sie den Lift nicht in potentiell explosiver Umgebung. • Bei der Benutzung an öffentlichen Orten insbesondere an Orten mit Kindern, müssen vom Nutzer entsprechende Maßnahmen ergriffen werden um zu verhindern, das Personen in den Gefahrenbereich kommen. • Bei Wartungen oder Reparaturen dürfen sich keine Lasten auf dem Waschtisch befinden. Zum Service muss der Spiegel und die Rückwand entfernt werden. • Montage, Wartungen und Reparaturen dürfen nur von kompetenten Personen durchgeführt werden. • Es dürfen nur Granberg Original-Ersatzteile verwendet werden. Andernfalls kann die Garantie erlöschen. -
Seite 21: Lastverteilung U. Seitenkräfte
Weitere Sicherheitsmaßnahmen können notwendig sein. Besprechen Sie die Maßnahmen mit Ihrem Händler oder mit der zuständigen Behörde. Wir empfehlen eine Risikoanlyse für die aktuelle Arbeitssituation gemäß der Maschinenrichtlinie durchzuführen. Falls eine Zusatzausrüstung montiert wird, muss mit der Fa. Granberg Kontakt aufgenommen werden, um die neuen Bela- stungsverhältnisse genehmigen zu lassen. 10.3 Maßnahmen nach Gebrauch... -
Seite 22: Reinigung
10.5 Reinigung Bei der Verwendung im Badbereich ist der Lift Verschmutzungen ausgesetzt. Da der Lift elektronische Komponenten enthält ist es sehr wichtig den beschriebenen Anweisungen folge zu leisten. Warnung! * Der Waschtischlift muss während der Arbeiten komplett vom Stromnetz getrennt sein. * Der Waschtischlift darf nicht mit Wasser überspült werden! (Gilt nicht für den Waschtisch) Pflegetipp: Zur Reinigung verwenden Sie bitte ein weiches Spültuch. -
Seite 23: Hinweise Zur Wiederverwertung
Hinweise zur Wiederverwendung Vor der Wiederverwendung muss der Lift gereinigt, überprüft und einer Funktionskontrolle unterzogen werden. Wir empfehlen den Lift hierzu einzuschicken oder von einem Granberg Händler überprüfen zu lassen. Der Lift ist aus wiederverwertbaren Materialien hergestellt. Schilder In der Verpackungen befinden sich zusammen mit der Anleitung zwei Schilder, die am Lift gut sichtbar angebracht werden müssen. -
Seite 24: Service & Wartungsjournal
Wartungsjournal - Wartungen & Inspektion Typ und Modell:_______________________Produktionsnummer:________________________ Lieferdatum:_____________________________ Wartungen / Inspektion Wartungen / Inspektion Wartungen / Inspektion Datum:_____________________ Datum:_____________________ Datum:_____________________ Unterschrift._______________ Unterschrift._______________ Unterschrift._______________ Bemerkungen:_______________ Bemerkungen:_______________ Bemerkungen:_______________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ ___________________________ Wartungen / Inspektion Wartungen / Inspektion Wartungen / Inspektion Datum:_____________________ Datum:_____________________... -
Seite 25: Fehlersuche
Fehlersuche Die Waschtischlifte 433 / 434 / 417 sind für eine optimale Betriebssicherheit und lange Lebensdauer konstruiert. Sie ist zu erreichen, wenn der Betrieb, die Instandhaltung und die Kontrollen vorschriftsmäßig durchgeführt werden. Sollte es dennoch zu Problemen kommen, sehen Sie bitte zuerst unten in der Fehlersuchliste nach. -
Seite 26: Elektroschema
17 . Elektroschema Motor Ausgang 230 V ~ in 230 V / 120 V max 1A Spenningen avhenger av hvilken modell som leveres Klemmschutz (Zubehör) -
Seite 27: Eg-Konformitätserklärung
EG-Konformitätserklärung (Gemäß europäischer Maschinenrichtlinie 2006/42/EG, Anhang 2A). Hersteller Granberg Interior AB Box 6112, SE-600 06 NORRKÖPING SCHWEDEN Fon: +46 (0)11-19 77 50 Wir versichern hiermit dass das Produkt Platz für das Maschinenschild entsprechend der europäischen Maschinenrichtlinie 2006/42/EG und der Niederspannungsrichtlinie 2014/35/EU, sowie der Richtlinie EMC-2014/30/EU für elektromagnetische Kompatibilität hergestellt worden ist. - Seite 28 Granberg Deutschland GmbH Eggeweg 91, 33617 Bielefeld Tel: +49 521 1439983 E-mail: info@granberg.de Internet: www.granberg.de...
