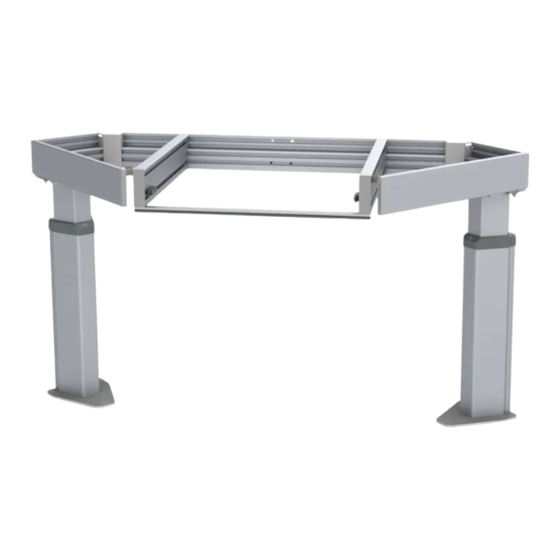

- Seite 1 Dok. Nr: M6312 V: 1.0 2020-06-15 Installationsanvisning Baselift Corner 6312H / 6312L Installation Instructions Baselift Corner 6312H / 6312L Montageanleitung Baselift Corner 6312H / 6312L 6312H 6312L WWW: Baselift Corner 6312...
- Seite 2 Förberedelser / Preparations / Vorwort Tack för att ni har valt att installera en produkt från Granberg! För att produkten ska fungera säkert är det ytterst viktigt att installationsanvisningen följs. Installatör skall läsa och förstå hela installationsanvisningen innan installation påbörjas.
- Seite 3 Teknisk data / Technical data / Technische Daten (mm) Baselift 6312 230/50Hz/5.0A 560 - 590 30 mm / s 300 mm 700-1000 mm 100 kg 6 / 1h UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m DEBUR AND BREAK SHARP EDGES DO NOT SCALE DRAWING...
- Seite 4 Planering / Planning / Planung Mycket Viktigt! Kontrollera väggens före installation. Max belastning på lyftenhet är 100 kg och egenvikt upp mot 100 kg. Säkerställ att väggen klarar den koncentrerade belastning som uppkommer under motorenheter. Säkerställ att motorenheterna kan fixeras i väggen och att konstruktionen ej är porös. I vissa fall kan väggen behöva förstärkas och anpassas för att motorenheter skall kunna fixeras tillfredsställande.
- Seite 5 Elektricitet och Vatten / Electricity and Water / Strom und Wasser (mm) Lyftenheten kräver två st eluttag och förbrukar maximalt 10 A (5 A + 5 A). Om bänken är utrustad med diskho placeras anslutningar till El, Vatten och Avlopp centriskt under blandaren. El-anslutning kan även placeras skyddad innanför en motorenhet.
- Seite 6 Leveransinnehåll / Content of delivery / Lieferumfang 2x M8X45 2x M8 16 mm 6x M8x16mm Tillbehör / Accessories / Zubehör 16 mm 72x 3x12 mm 16 mm 24x 3x16 mm 8x M6x12...
- Seite 7 Right Right Left Left...
- Seite 9 16 mm 6x M8x16mm...
- Seite 13 560 - 590...
- Seite 14 10 mm 2x M8X45 2x M8...
- Seite 17 230V...
- Seite 18 Träfront / wooden front / Holzfront B - 4mm > 100 > 60 För låda For drawer Für schubkasten DWG NO. 10433 REVISION Granberg Interior AB Tel. +46(0)11197750 info@granberg.se TITLE: Frontfästen www.granberg.se DWG NO. 10433 REVISION T I T DRAWN...
- Seite 19 min 15 mm min 15 mm...
- Seite 22 8x M6x12 HEX 4...
- Seite 23 32x 3 x 12 mm T10 PZ2 1013 16 mm 16 mm 3x- 3 x 16 mm 3x- 3 x 16 mm DWG NO. REVISION 08488 Granberg Interior AB Tel. +46(0)11197750 info@granberg.se TITLE: Täckskiva övre 45-90 www.granberg.se Granbe Tel. +46(0) DRAWN MATERIAL:...
- Seite 24 16 mm 12x 3 x 16 mm L - 10 mm / R - 10 mm 1x L + 1x R 560 - 590 Granberg In Tel. +46(0)11197 info@granberg. www.granberg. DRAWN MATERIAL: CHECKED WEIGHT: UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS...
- Seite 25 16 mm 8x 3 x 12 mm 8 mm...
- Seite 26 16 mm 32x 3 x 12 mm 1003 501,5 DWG NO. REVISION DWG NO. 08486 0848 Granberg Interior AB Granberg Interior AB Tel. +46(0)11197750 Tel. +46(0)11197750 info@granberg.se TITLE: info@granberg.se TITLE: Täckskiva övre 45-90 www.granberg.se Täck www.granberg.se DRAWN MATERIAL: FINISH: DRAWN...
- Seite 27 16 mm 6x 3 x 16 mm L - 10 mm / R - 10 mm 560 - 590 1x L + 1x R Granberg Tel. +46(0)11 info@granbe www.granbe DRAWN MATERIAL: CHECKED WEIGHT: TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m...
- Seite 28 16 mm 8x 3 x 12 mm...
- Seite 29 Inställning / Adjustment / Einstellung Leveler Wasserwaage...
- Seite 30 Inställning / Adjustment / Einstellung...
-
Seite 32: Functional Tests
Funktionsprov Efter installation ska komplett funktionsprov: Provkör lyftenheten upp och ner hela vägen till respektive ändläge. Kontrollera att lyften löper fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge. Kontrollera att inga kablar kommer i kläm och att de är fixerade. Kör lyftaren nedåt och funktionstesta klämlisten runt hela ramen . - Seite 33 Innan driftsättning - Läs användarmanual Endast behöriga personer får använda denna produkt! Behörighet innebär skyldighet att ta del av, samt följa instruktionerna. Det är mycket viktigt att ni läser och förstår användarmanualen innan driftsättning. Användarmanualen medföljer denna installationsanvisning som separat häfte. Samtliga handlingar som medföljer produkten ska finnas tillgänglig för berörd personal, förvaras på...
- Seite 36 Granberg Interior AB Granberg Deutschland GmbH Box 6112 600 06, Norrköping Eggeweg 91, 33617 Bielefeld Tel: 011-19 77 50 Tel: +49 521 1439983 E-mail: info@granberg.se E-mail: info@granberg.de Internet: www.granberg.se Internet: www.granberg.de...
