Für Gerätebetreuer
Zusätzlich zu den Informationen, die für Anwender relevant sind, sollten Gerätebetreuer den
Abschnitt Verwendung des Bedienfelds dieser Bedienungsanleitung lesen, um sich mit den
Merkmalen und Funktionen des Bedienfelds vertraut zu machen.
Weitere Informationen zum effizienten und unproblematischen Arbeiten mit dem Drucker/Kopierer
finden Sie in den Abschnitten Gerätebetreuer-Programme, Drucker-Fehlerbehebung und
Technische Daten .

ANSCHLUSS AN DEN DRUCKER

Der Computer kommuniziert mit dem Drucker über eine lokale parallele Druckerschnittstelle oder
eine optionale Netzwerk-Schnittstelle, die zusätzlich zur Drucker-Karte AR-PB2 von Ihrem Sharp-
Vertragshändler installiert
Druckerschnittstellen-Verbindung und die Vorgehensweisen zum Anschließen des geeigneten
Kabels beschrieben.
HINWEIS Wenn Sie den Drucker an einem anderen Standort aufstellen möchten, wenden Sie sich an Ihren Sharp-
Vertragshändler.

PARALLELE DRUCKERSCHNITTSTELLE

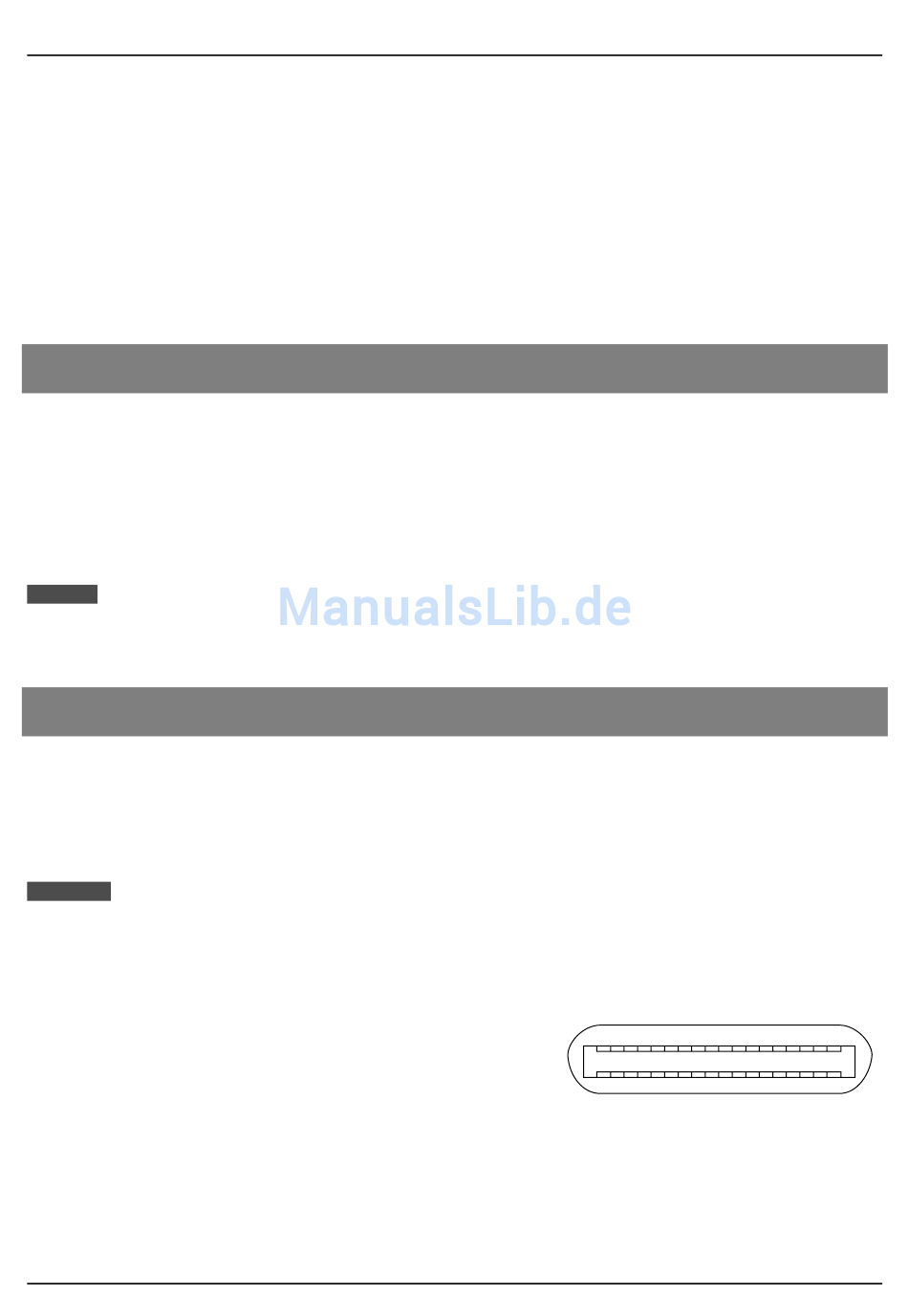

Der Drucker unterstützt eine parallele Druckerschnittstelle gemäß dem Standard IEEE 1284. Diese
Schnittstelle benötigt ein Kabel gemäß dem Standard IEEE 1284 zur Verbindung des Druckers mit
dem Computer (siehe Abbildung 1-1).
VORSICHT Schließen Sie niemals das Druckerschnittstellenkabel an den Drucker und/oder Computer bei eingeschalteter
Spannungsversorgung
Spannungsversorgung kann Schäden an den Geräten verursachen.
Steckverbinder
36pol. DDK 57LE-40360-730B (D29) Steckbuchse oder
gleichwertiger Steckverbinder
Kabel
Abgeschirmtes bidirektionales paralleles Schnittstellenkabel
Zur Erzielung optimaler Ergebnisse sollte ein
Druckerschnittstellenkabel gemäß IEEE1284 verwendet
werden.
wurde. Im folgenden
an. Das Anschließen
3
Abschnitt werden
des Druckerschnittstellenkabels
18
36
ERSTE SCHRITTE
die Lage der
bei eingeschalteter
1
19
