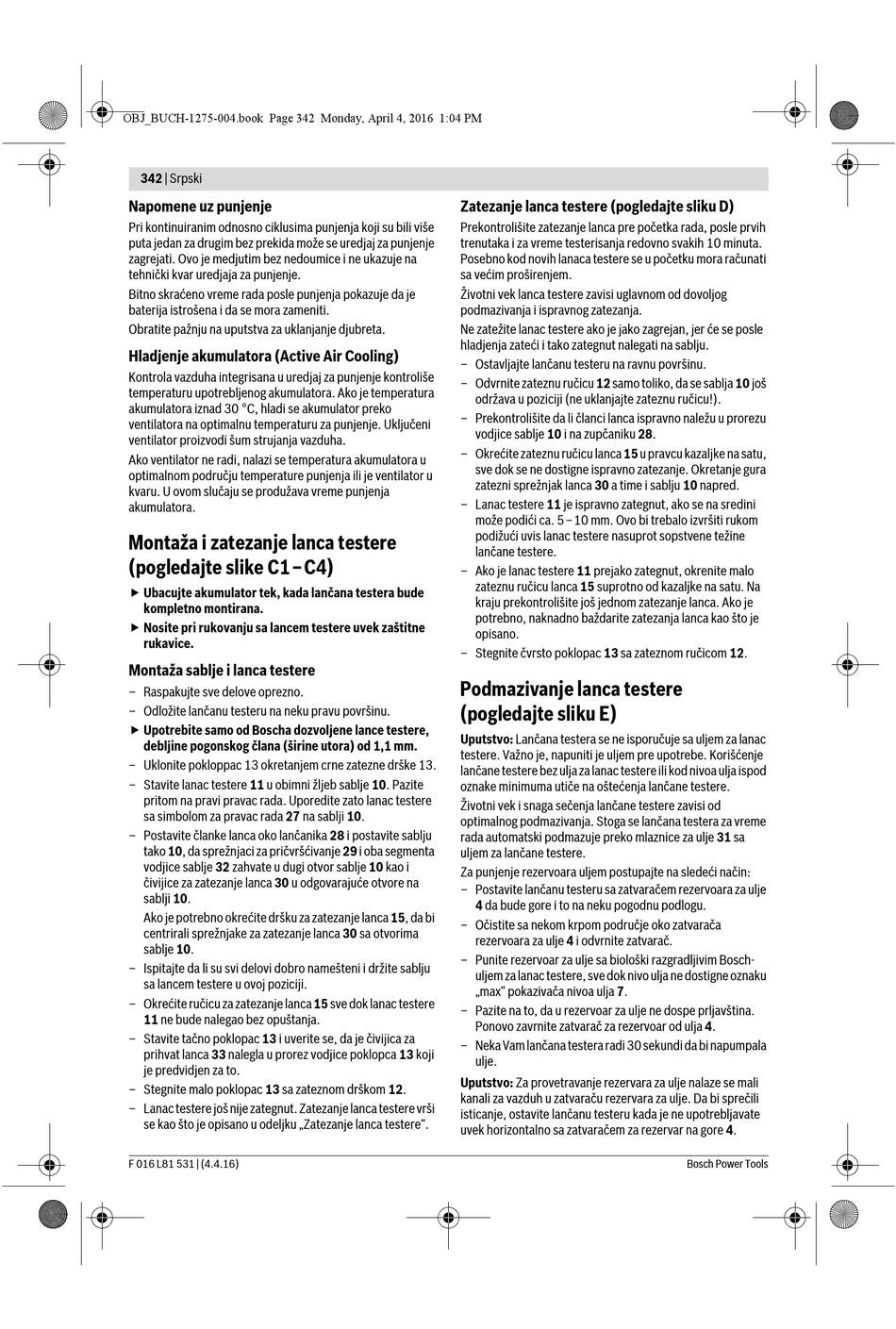

Bosch AKE 30 LI Originalbetriebsanleitung Seite 342

OBJ_BUCH-1275-004.book Page 342 Monday, April 4, 2016 1:04 PM
342 | Srpski
Napomene uz punjenje
Pri kontinuiranim odnosno ciklusima punjenja koji su bili više
puta jedan za drugim bez prekida može se uredjaj za punjenje
zagrejati. Ovo je medjutim bez nedoumice i ne ukazuje na
tehnički kvar uredjaja za punjenje.
Bitno skraćeno vreme rada posle punjenja pokazuje da je
baterija istrošena i da se mora zameniti.
Obratite pažnju na uputstva za uklanjanje djubreta.
Hladjenje akumulatora (Active Air Cooling)
Kontrola vazduha integrisana u uredjaj za punjenje kontroliše
temperaturu upotrebljenog akumulatora. Ako je temperatura
akumulatora iznad 30 °C, hladi se akumulator preko
ventilatora na optimalnu temperaturu za punjenje. Uključeni
ventilator proizvodi šum strujanja vazduha.
Ako ventilator ne radi, nalazi se temperatura akumulatora u
optimalnom području temperature punjenja ili je ventilator u
kvaru. U ovom slučaju se produžava vreme punjenja
akumulatora.
Montaža i zatezanje lanca testere
(pogledajte slike C1–C4)
 Ubacujte akumulator tek, kada lančana testera bude
kompletno montirana.
 Nosite pri rukovanju sa lancem testere uvek zaštitne
rukavice.
Montaža sablje i lanca testere
– Raspakujte sve delove oprezno.
– Odložite lančanu testeru na neku pravu površinu.
 Upotrebite samo od Boscha dozvoljene lance testere,
debljine pogonskog člana (širine utora) od 1,1 mm.
– Uklonite pokloppac 13 okretanjem crne zatezne drške 13.
– Stavite lanac testere 11 u obimni žljeb sablje 10. Pazite
pritom na pravi pravac rada. Uporedite zato lanac testere
sa simbolom za pravac rada 27 na sablji 10.
– Postavite članke lanca oko lančanika 28 i postavite sablju
tako 10, da sprežnjaci za pričvršćivanje 29 i oba segmenta
vodjice sablje 32 zahvate u dugi otvor sablje 10 kao i
čivijice za zatezanje lanca 30 u odgovarajuće otvore na
sablji 10.
Ako je potrebno okrećite dršku za zatezanje lanca 15, da bi
centrirali sprežnjake za zatezanje lanca 30 sa otvorima
sablje 10.
– Ispitajte da li su svi delovi dobro namešteni i držite sablju
sa lancem testere u ovoj poziciji.
– Okrećite ručicu za zatezanje lanca 15 sve dok lanac testere
11 ne bude nalegao bez opuštanja.
– Stavite tačno poklopac 13 i uverite se, da je čivijica za
prihvat lanca 33 nalegla u prorez vodjice poklopca 13 koji
je predvidjen za to.
– Stegnite malo poklopac 13 sa zateznom drškom 12.
– Lanac testere još nije zategnut. Zatezanje lanca testere vrši
se kao što je opisano u odeljku „Zatezanje lanca testere".
F 016 L81 531 | (4.4.16)
Zatezanje lanca testere (pogledajte sliku D)
Prekontrolišite zatezanje lanca pre početka rada, posle prvih
trenutaka i za vreme testerisanja redovno svakih 10 minuta.
Posebno kod novih lanaca testere se u početku mora računati
sa većim proširenjem.
Životni vek lanca testere zavisi uglavnom od dovoljog
podmazivanja i ispravnog zatezanja.
Ne zatežite lanac testere ako je jako zagrejan, jer će se posle
hladjenja zateći i tako zategnut nalegati na sablju.
– Ostavljajte lančanu testeru na ravnu površinu.
– Odvrnite zateznu ručicu 12 samo toliko, da se sablja 10 još
održava u poziciji (ne uklanjajte zateznu ručicu!).
– Prekontrolišite da li članci lanca ispravno naležu u prorezu
vodjice sablje 10 i na zupčaniku 28.
– Okrećite zateznu ručicu lanca 15 u pravcu kazaljke na satu,
sve dok se ne dostigne ispravno zatezanje. Okretanje gura
zatezni sprežnjak lanca 30 a time i sablju 10 napred.
– Lanac testere 11 je ispravno zategnut, ako se na sredini
može podići ca. 5–10 mm. Ovo bi trebalo izvršiti rukom
podižući uvis lanac testere nasuprot sopstvene težine
lančane testere.
– Ako je lanac testere 11 prejako zategnut, okrenite malo
zateznu ručicu lanca 15 suprotno od kazaljke na satu. Na
kraju prekontrolišite još jednom zatezanje lanca. Ako je
potrebno, naknadno baždarite zatezanja lanca kao što je
opisano.
– Stegnite čvrsto poklopac 13 sa zateznom ručicom 12.
Podmazivanje lanca testere
(pogledajte sliku E)
Uputstvo: Lančana testera se ne isporučuje sa uljem za lanac
testere. Važno je, napuniti je uljem pre upotrebe. Korišćenje
lančane testere bez ulja za lanac testere ili kod nivoa ulja ispod
oznake minimuma utiče na oštećenja lančane testere.
Životni vek i snaga sečenja lančane testere zavisi od
optimalnog podmazivanja. Stoga se lančana testera za vreme
rada automatski podmazuje preko mlaznice za ulje 31 sa
uljem za lančane testere.
Za punjenje rezervoara uljem postupajte na sledeći način:
– Postavite lančanu testeru sa zatvaračem rezervoara za ulje
4 da bude gore i to na neku pogodnu podlogu.
– Očistite sa nekom krpom područje oko zatvarača
rezervoara za ulje 4 i odvrnite zatvarač.
– Punite rezervoar za ulje sa biološki razgradljivim Bosch-
uljem za lanac testere, sve dok nivo ulja ne dostigne oznaku
„max" pokazivača nivoa ulja 7.
– Pazite na to, da u rezervoar za ulje ne dospe prljavština.
Ponovo zavrnite zatvarač za rezervoar od ulja 4.
– Neka Vam lančana testera radi 30 sekundi da bi napumpala
ulje.
Uputstvo: Za provetravanje rezervara za ulje nalaze se mali
kanali za vazduh u zatvaraču rezervara za ulje. Da bi sprečili
isticanje, ostavite lančanu testeru kada je ne upotrebljavate
uvek horizontalno sa zatvaračem za rezervar na gore 4.
