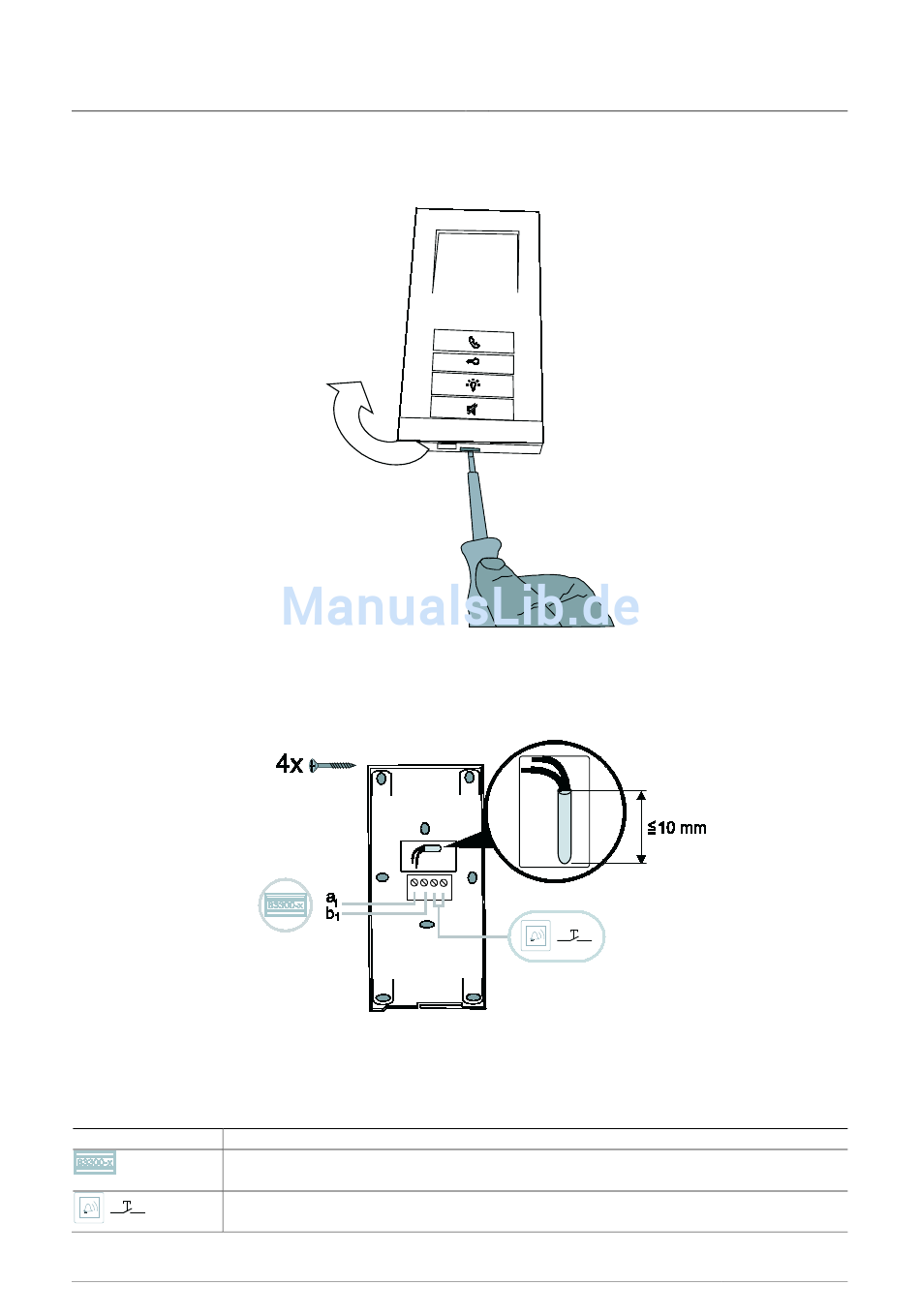

Abb. 4: Gerät öffnen
1. Öffnen Sie das Gehäuse der Innenstation durch eindrücken der Klemme an der Geräteunterseite.
Abb. 5: Gerät montieren und anschließen
2. Schrauben Sie das Gerät mit 4 Schrauben an die Wand.
3. Schließen Sie das Gerät elektrisch an. Das Kabel sollte nicht länger als 10 mm sein.
Symbol Funktion
Bus Anschluss
a
1 /
Klingeltaster Anschluss
Bedienungsanleitung | 1373-1-8146
b
1
Montage und elektrischer
Anschluss
