Bedienungsanleitung
®
Busch-Welcome

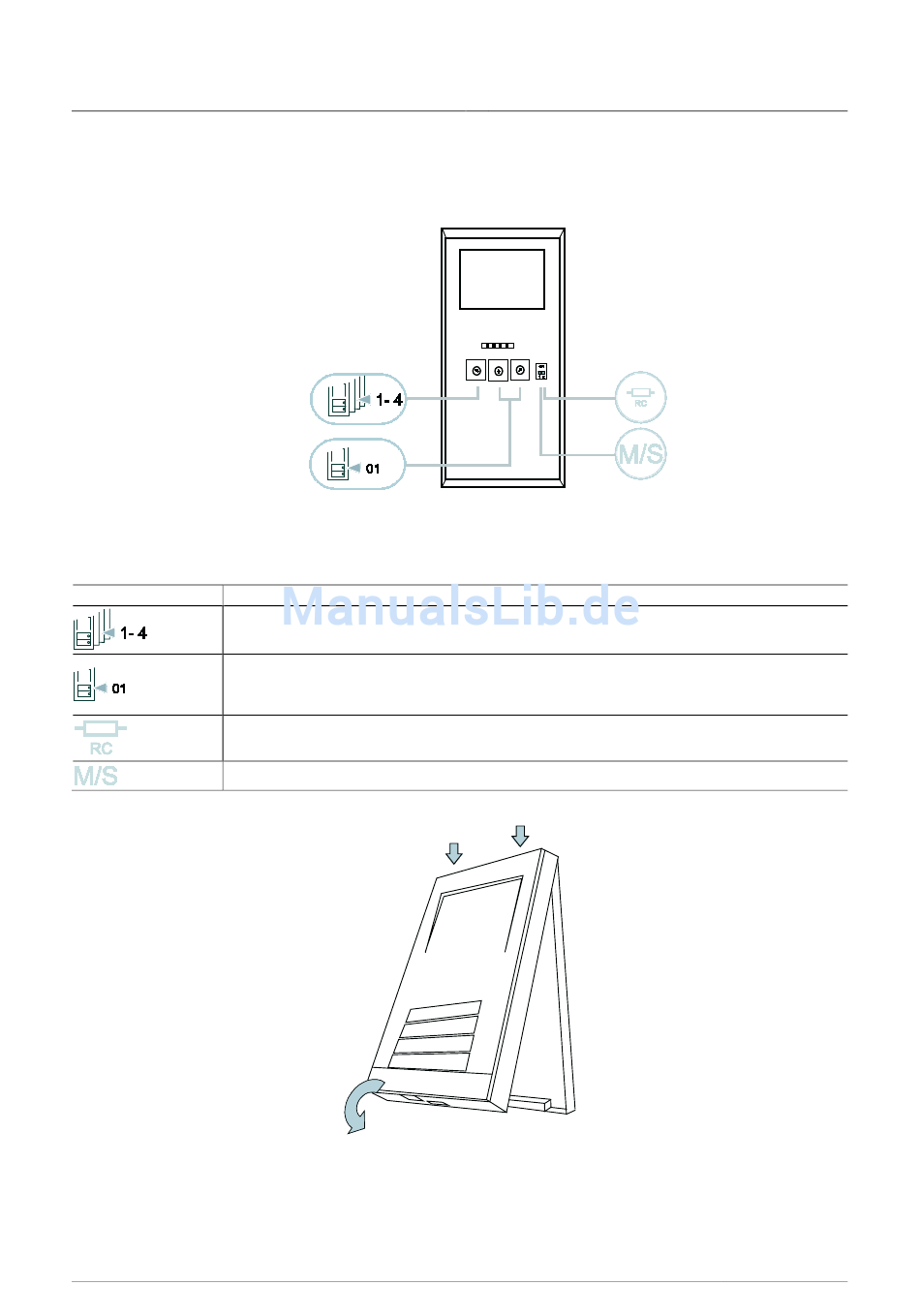

Abb. 6: Gerät konfigurieren
4. Stellen Sie die Adresse der bevorzugten Außenstation und die Adresse der Innenstation gemäß der
folgenden Beschreibung ein.
Symbol Funktion
Der linke Drehschalter auf einer Außenstation gibt die Adresse dieser Station an.
– Siehe auch Kapitel „Adressierung" auf Seite 13.
Die nächsten beiden Drehschalter geben die Adresse des obersten Klingeltasters dieser Station an. Die
darunterliegenden Klingeltaster werden automatisch (fortlaufend) weiter nummeriert.
– Siehe auch Kapitel „Adressierung" auf Seite 13.
Siehe Kapitel „Abschlusswiderstand" auf Seite 11.
Siehe Kapitel „Master/Slave Schalter setzen" auf Seite 12.
Abb. 7:
5. Stecken Sie die Geräteoberseite wieder von oben auf.
Pos: 32 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ 1111122222222233333 @ 1
Bedienungsanleitung | 1373-1-8146
Montage und elektrischer
Anschluss
— 10 —
