ELEKTRISCHER ANSCHLUSS
KOMPAKTGERÄTE
WICHTIG FÜR HART
®-
ZUR STROMÜBERWACHUNG KANN EIN
MAXIMALER LASTWIDERSTAND VON 450 Ω IN
DIE NETZLEITUNG EINGESPEIST WERDEN.
IM INNEREN DES MESSUMFORMER-
ELEKTRONIKGEHÄUSES SIND KEINE
ELEKTROANSCHLÜSSE ERFORDERLICH.
(–)
(+)
P2
P1
– TB1 +
E S MODULEVEL
5300 BELMONT ROAD,
DOWNERS GROVE, IL 60515,
USA.
HEIKENSSTRAAT 6,
B 9240 ZELE,
BELGIUM.
www.magnetrol.com
REFER TO MODULEVEL MANUAL,
BULLETIN 48-615, FOR
INSTALLATION AND OPERATION
INSTRUCTIONS.
TP1
TP2
ASSEMBLY PART NO.
GETRENNTE GERÄTE

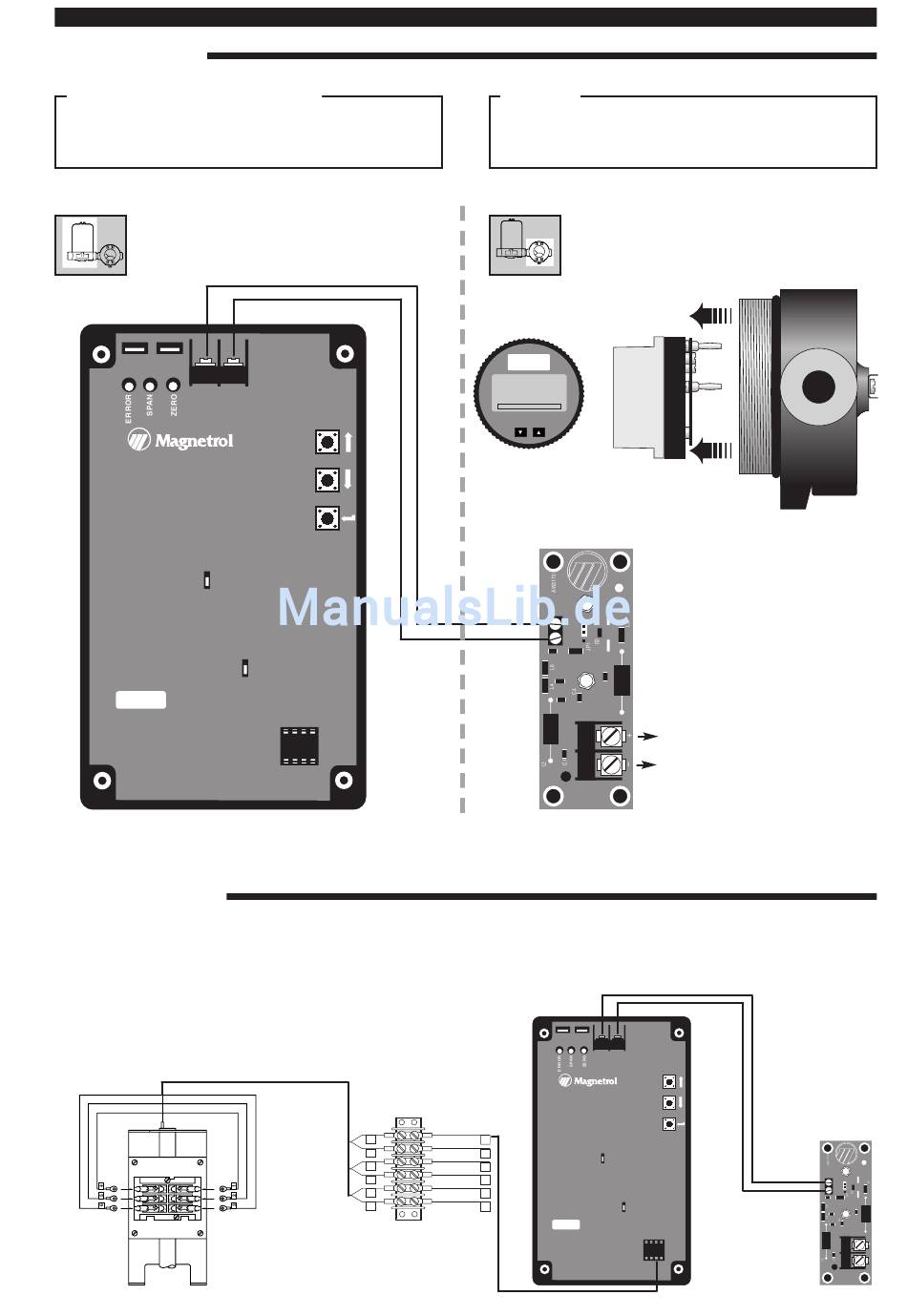

Der Anschluss des EZ Modulevel-Messumformerteils an das
LVDT-Teil ist bereits ab Werk mit sechsadrigen Kabeln
vorverdrahtet. Ist das Messumformergehäuse über ein Kabel
getrennt montiert, verwenden Sie die folgenden Kabel:
Grün
Rot
Blau
Braun
Gelb
Schw
4
1
Blk
Yel
Blu
5
2
Brn
6
3
Red
Grn
ANWENDER
®
UP
®
DOWN
ENTER
J1
05-9123-001
1
2
3
4
5
6
Messumformergehäuse
LVDT-
Gehäuse
WICHTIG
INSTRUMENTEN- UND ELEKTROANSCHLUSSDECKEL
MÜSSEN WÄHREND DES BETRIEBES IMMER FEST
GESCHLOSSEN SEIN.
STROMKLEMMEN UND LOKALE
VORORTANZEIGE (FALLS VORHANDEN)
BEFINDEN SICH IN DER ABZWEIGDOSE.
%
HINWEIS: Bei Einheiten mit Vorortanzeige
muss die Vorortanzeige herausgezogen
werden, bevor die Verdrahtungsklemmen
zugänglich sind.
TB2
–
+
C6
L5
C5
–
C3
TB1
Das sechsadrige Kabel ist von 1 bis 6 gekenn-zeichnet
und muss an den jeweiligen Klemmen an beiden
Anschlussblöcken befestigt werden.
(–)
(+)
P2
P1
E S MODULEVEL
5300 BELMONT ROAD,
DOWNERS GROVE, IL 60515,
USA.
HEIKENSSTRAAT 6,
B 9240 ZELE,
BELGIUM.
1
www.magnetrol.com
REFER TO MODULEVEL MANUAL,
1
BULLETIN 48-615, FOR
2
INSTALLATION AND OPERATION
INSTRUCTIONS.
2
3
TP1
3
4
4
5
5
6
6
ASSEMBLY PART NO.
D1
+
P1
+
–
P2
}
DC+
Signal/Versorgung
min. 12 V DC
DC-
max. 36 V DC
– TB1 +
®
UP
®
DOWN
ENTER
TP2
J1
05-9123-001
Abzweigdose
D1
+
TB2
–
P1
+
+
–
P2
C6
L5
C5
–
C3
TB1
3
