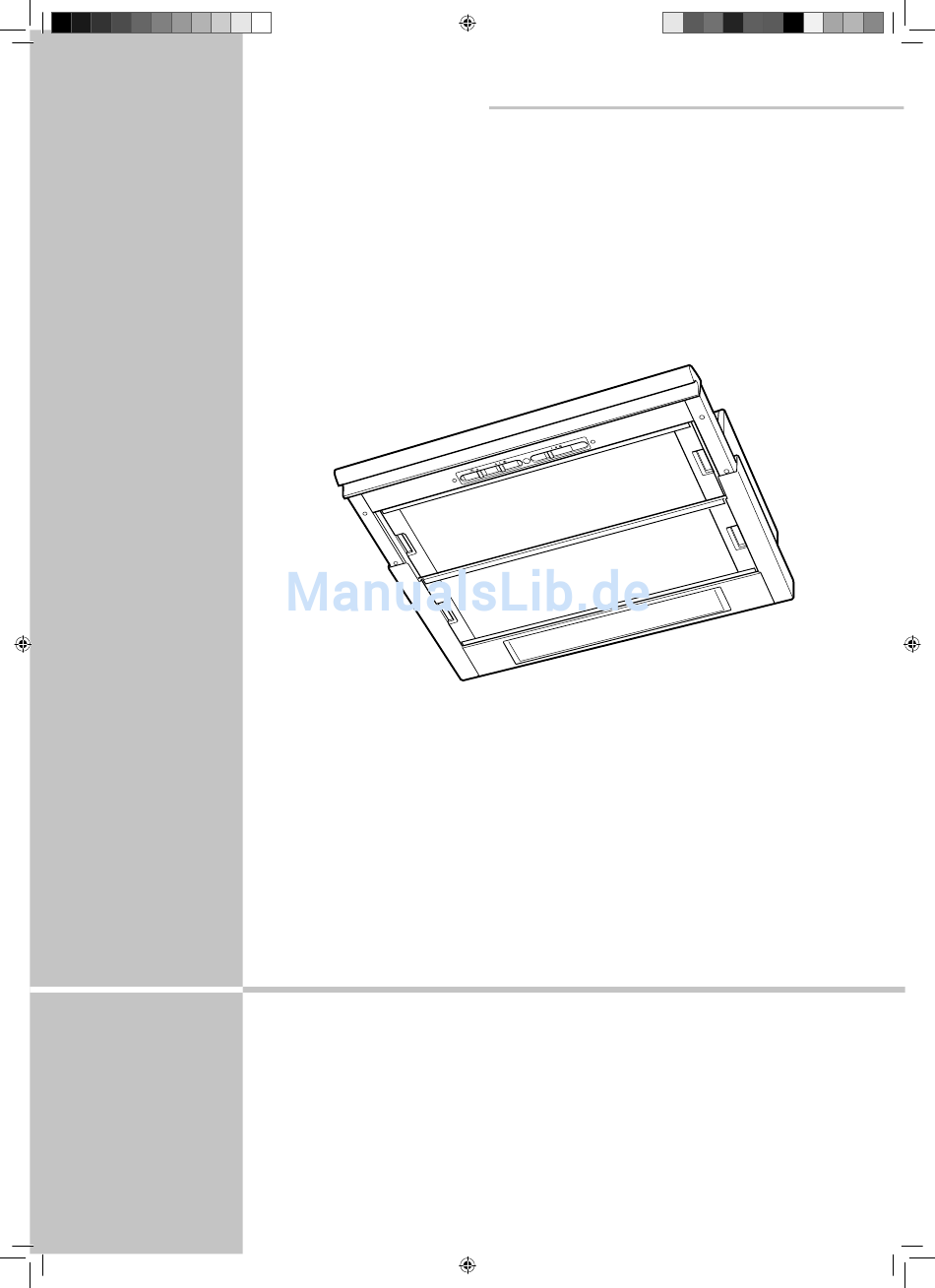

- Seite 1 TF-5060 60 cm Gebrauchsanleitung Flachschirmhaube Anleitung, Nr.: 91618 HC 20100729 Nachdruck, auch aus zugs- wei se, nicht ge stat tet! 91618_Flachschirmhaube_TF5060_20100729.indd 1 91618_Flachschirmhaube_TF5060_20100729.indd 1 29.07.2010 15:38:25 Uhr 29.07.2010 15:38:25 Uhr...
-
Seite 2: Ihre Dunstabzugshaube Stellt Sich Vor
Information Ihre Dunstabzugshaube stellt sich vor Ihre Dunstabzugshaube stellt sich vor Ausstattungsmerkmale – Montage in einen Küchenhängeschrank – Wahlweise Abluft- oder Umluftbetrieb – Luftaustritt wahlweise oben oder hinten – Drei Gebläsestufen – Beleuchtung – Ein- und Ausschalten von Gebläse und Beleuchtung wahlweise manuell über Schiebeschalter oder automatisch durch Herausziehen des Flachschirms –... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Inhaltsverzeichnis Ihre Dunstabzugshaube stellt sich vor Bedienung Ausstattungsmerkmale Bedienelemente Kontrolle ist besser Beleuchtung Zubehör Gebläse (nicht im Lieferumfang enthalten) Pfl ege und Wartung Bestimmungsgemäßer Gebrauch Reinigung Inhaltsverzeichnis Fettfi lter reinigen 5 Minuten für Ihre Sicherheit ... (Abluft- und Umluftbetrieb) Begriffserklärung Kohlefi... -
Seite 4: Minuten Für Ihre Sicherheit
Information 5 Minuten für Ihre Sicherheit 5 Minuten für Ihre Sicherheit ... 5 Minuten sollte Ihnen Ihre Si cher heit wert sein! Län ger dau ert es nicht, un se re Si cher heits hin wei se durchzulesen. Begriffserklärung Folgende Si gnal be grif fe fi nden Sie in dieser Anleitung: Gefahr! Hohes Ri si ko. - Seite 5 5 Minuten für Ihre Sicherheit Information Verletzungsgefahr! Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen. Verletzungsgefahr! Benutzen Sie zur Montage eine stabile Stehleiter. Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten! Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu wer-...
-
Seite 6: Besondere Sicherheitshinweise Für Abluftbetrieb
Information 5 Minuten für Ihre Sicherheit Besondere Sicherheitshinweise für Abluft- betrieb Vergiftungs-/Brandgefahr! Dem Raum, in dem eine Dunstabzugshaube im Ab- luftbetrieb arbeitet, wird durch das Gebläse Luft ent- zogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauer- stoff entzogen werden. -
Seite 7: Teileliste
Teileliste Information Teileliste Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifi zieren. Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Ein- zelteile vorhanden und unbeschädigt sind. -
Seite 8: Informationen Zur Montage
Information Informationen zur Montage Informationen zur Montage Ihre Dunstabzugshaube kann im Umluft- oder Abluftbetrieb be- nutzt werden. Umluftbetrieb Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung wieder der Raumluft zugeführt. Die Reinigung er- folgt durch den Fettfi lter und zusätzlich durch den Kohlefi lter (Ge- ruchsfi... -
Seite 9: Stromanschluss
Informationen zur Montage Information Zur Überbrückung längerer Wege ins Freie können Sie im Abluft- schacht einen externen Motor installieren. Wenden Sie sich dafür an einen Elektrofachbetrieb. Stromanschluss Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen. Gefahr! Arbeiten an Elektroinstallationen dürfen nur von auto- risiertem Fachpersonal durchgeführt werden. -
Seite 10: Montage
Vorbereitung Montage Montage Werkzeuge und Hilfsmittel Zur Montage benötigen Sie etwas handwerkliches Geschick. Be- achten Sie die vorgegebene Reihenfolge der Montageschritte. Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht: – Kreuzschlitz-Schraubendreher, Größe 2 – Bohrmaschine mit Holzbohrer, ø 6 mm –... -
Seite 11: Vorbereitung Für Abluftbetrieb
Vorbereitung 4. Kohlefi lter (nicht im Lieferumfang) wie dargestellt auf den Motor aufsetzen und mit einer 90 Grad Drehung festdre- hen. Der Kohlefi lter (Geruchsfi lter) ist mit Aktivkohle gefüllt, die die Küchendünste während des Kochens reduziert. Bei regelmäßigem Gebrauch sollten Sie diesen Filter mindestens alle drei Monate wechseln. -
Seite 12: Einbau
Vorbereitung Einbau Achtung! Wenn Sie die Haube im Umluftbetieb nutzen möchten, beachten Sie, dass die gereinigte Luft aus dem Abluft- schlauch ungehindert aus dem Kücheneinbauschrank nach oben ausströmen kann. Wichtig! Unbedingt die Gebrauchsanleitung Ihres Gasherds be- achten! Wird ein größerer Abstand als 65 cm vorge- schrieben, muss dieser berücksichtigt werden. - Seite 13 Montage Vorbereitung 4. Zeichnen Sie ggf. auch die Luftaustrittsöffnung für den Abluftstutzen auf den Schrankboden, ø 12,5 cm, wenn der Luftaustritt nach oben erfolgen soll und nicht bereits werksei- tig ein Loch vorhanden ist. 5. An den 4 markierten Stellen Löcher, Durchmesser ø 6 mm, in den Schrank bohren.
-
Seite 14: Bedienung
Bedienung Bedienung Bedienung Bedienelemente Ein-/Ausschalter für die Beleuchtung Ein-/Ausschalter für das Gebläse Betriebsleuchte Wahlschalter für die Gebläsestufe: niedrige Gebläsestufe mittlere Gebläsestufe hohe Gebläsestufe Beleuchtung Ihre Dunstabzugshaube ist mit einer Glühlampe (40 Watt, E 14) ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebe- trieb ein- und ausgeschaltet werden. - Seite 15 Bedienung 4. Um das Gebläse auszuschalten, Schalter nach links in Po- sition schieben oder den Filterauszug wieder ganz hinein- schieben. Betriebsleuchte erlischt. Um das Gebläse automatisch beim Herausziehen/Hineinschieben des Filterauszugs ein- und auszuschalten, können Sie Schalter ständig eingeschaltet lassen. Achtung! Das automatische Ein- und Ausschalten von Beleuch- tung und Gebläse in Verbindung mit dem Filterauszug kann bei täglicher Benutzung sinnvoll sein.
-
Seite 16: Pfl Ege Und Wartung
Allgemeines Pfl ege und Wartung Pflege und Wartung Reinigung Gefahr! Vor dem Reinigen der Dunstabzugshaube den Netzste- cker ziehen. Ist er schwer zugänglich, Strom an der ent- sprechenden Hauptsicherung abschalten. Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberfl... -
Seite 17: Kohlefi Lter Erneuern (Nur Bei Umluftbetrieb)
Pfl ege und Wartung Allgemeines Kohlefi lter erneuern (nur bei Umluftbetrieb) Der Kohlefi lter dient der Geruchsbeseitigung. Er muss erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefi ltert werden. Bei regelmäßigem Gebrauch sollte der Filter etwa alle drei Monate erneuert werden. 1. - Seite 18 Allgemeines Pfl ege und Wartung 1. Netzstecker ziehen oder Strom an der entsprechenden Haus- sicherung abschalten. 2. Den Filterauszug ganz herausziehen. 3. Die seitlichen Verriegelungen der beiden Fettfi lter an der Unterseite der Haube nach innen drücken und die Fettfi lter nach unten abnehmen.
-
Seite 19: Wenn's Mal Ein Problem Gibt
Montag bis Freitag, 8:00 – 20:00 Uhr, Samstag 8:00 – 16:00 Uhr, Festnetz 14 Cent/Min., Mobilfunk max. 42 Cent/Min. Um Ihnen schnell helfen zu können, nennen Sie uns bitte: Gerätebezeichnung: Flachschirmhaube TF-5060 Artikelnummer unter der Sie das Gerät bestellt haben (siehe Rechnung). Flachschirmhaube 91618_Flachschirmhaube_TF5060_20100729.indd 19 91618_Flachschirmhaube_TF5060_20100729.indd 19... -
Seite 20: Umweltschutz Leicht Gemacht
Allgemeines Umweltschutz leicht gemacht Umweltschutz leicht gemacht Verpackungstipps Unsere Verpackungen wer den aus um welt freund li chen, wie der ver- wert ba ren Materialien hergestellt: – Außenverpackung aus Pappe – Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS) –... -
Seite 21: Stichwortverzeichnis
Stichwortverzeichnis Allgemeines Stichwortverzeichnis Abdeckkappe 7 Metall-Fettfi lter 16 Abluftbetrieb 8 Montage 10 Vorbereitung 11 Abluftschlauch 2 Abluftstutzen 7 Problem beheben 19 Altgeräte 20 Reinigung 16 Bedienung 14 Beleuchtung 14 Bezirksschornsteinfeger 6 Schutzfolien 10 Service 19 Sicherheit 4 Einbau 12 Sicherheitshinweise 4 Entsorgung Sicherheitshinweise für Abluftbetrieb 6 Gerät 20... -
Seite 22: Technische Daten
ø 12,5 cm hinten: ø 10,5 cm max. Luftdurchsatz bei Abluft 350 m Schutzklasse: Modellnummer : TF-5060 Experten-Team Tel.: 0 180-5 630 630 Zubehör Mo. - Fr. 8–20 Uhr (nicht im Lieferumfang enthalten) Sa. 8–16 Uhr – Kohlefi lter (erforderlich für Umluftbetrieb), zu bestellen über Festnetz 14 Cent/Min.,... - Seite 23 91618_Flachschirmhaube_TF5060_20100729.indd 23 91618_Flachschirmhaube_TF5060_20100729.indd 23 29.07.2010 15:38:34 Uhr 29.07.2010 15:38:34 Uhr...
- Seite 24 91618_Flachschirmhaube_TF5060_20100729.indd 24 91618_Flachschirmhaube_TF5060_20100729.indd 24 29.07.2010 15:38:34 Uhr 29.07.2010 15:38:34 Uhr...
