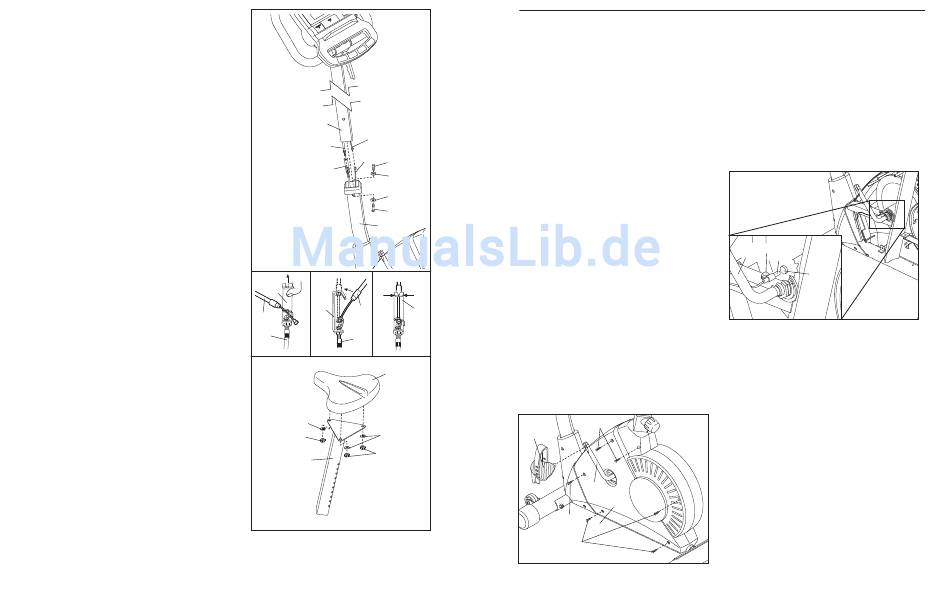

6. Während eine andere Person die Lenksäule (13) in der
gezeigten Position hält, verbinden Sie den Computer-
draht an den Membranenschalterdraht (43). Verbinden
Sie dann den Computerkabel wie folgt mit dem unteren
Kabel (45):
• Beziehen Sie sich auf Nebenzeichnung A. Ziehen Sie
die Metallklammer (A) am unteren Kabel (45) hoch,
und führen Sie die Spitze des Computerkabels (B) in
die Drahtklemme in der Metallklammer ein.
• Beziehen Sie sich auf Nebenzeichnung B. Ziehen Sie
den Computerkabel (B) fest hoch und führen Sie den
zeichnungsgemäß in die Metallklammer (A) am unte-
ren Kabel (45) ein.
• Beziehen Sie sich auf Nebenzeichnung C. Mit einer
Flachzange drücken Sie die Zacken auf dem oberen
Ende der Metallklammer (A) zusammen.
Drücken Sie sowohl den übrigbleibenden Draht wie
auch das übrigbleibende Kabel sorgfältig in den
Rahmen (1) hinunter und führen Sie die Lenksäule
(13) in den Rahmen ein. Achten Sie darauf, dass Sie
die Drähte und Kabel nicht einklemmen. Dann befe-
stigen Sie die Säule an den Rahmen mit zwei M8
Schlitzunterlegscheiben (53) und zwei M8 x 15mm
Knopfschrauben (41).
7. Befestigen Sie den Sattel (12) mit drei M8 flachen
Unterlegscheiben (51) und drei M8 Nylon-Verschluss-
muttern (10) an der Sattelsäule (5). Anmerkung: Die
flachen Unterlegscheiben und Nylon-Verschlussmut-
tern könnten eventuell schon an der Unterseite den
Sattel befestigt sein.
6
Achten Sie
darauf, dass
Sie die
Drähte nicht
einklemmen.
13
Computerdraht
Computerdraht
43
41
45
53
53
41
1
A
B
C
A
A
B
B
45
45
7
12
51
51
10
10
5
6
WARTUNG UND FEHLERSUCHE
Überprüfen Sie alle Einzelteile und ziehen Sie die Teile
regelmäßig nach. Abgenutzte Teile müssen sofort aus-
getauscht werden.
Um das Heimfahrrad zu putzen, verwenden Sie ein
feuchtes Tuch und eine kleine Menge milde Seife.
Wichtig: Um Schaden am Computer zu vermeiden,
halten Sie Flüssigkeiten und direktes Sonnenlicht
vom Computer fern.
DIE BATTERIEN ERSETZEN
Wenn das Computer-Display trübe wird, sollten die
Batterien ersetzt werden. Die meisten Computer-
Probleme sind auf niedere Batterien zurückzuführen.
Um die Batterien zu ersetzen, beziehen Sie sich auf
Schritt 5 auf Seite 5 und entfernen Sie den Computer
von der Lenksäule. Dann beziehen Sie sich auf
Schritt 4 auf Seite 5 und legen Sie drei Batterien in
den Computer ein. Befestigen Sie wieder den
Computer an der Lenksäule und achten darauf, dass
Sie die Drähte nicht einklemmen.
DEN MEMBRANENSCHALTER EINSTELLEN
Falls der Computer nicht die korrekte Rückinformation
angibt, muss der Membranenschalter justiert werden.
Um den Membranenschalter einzustellen, müssen Sie
A
die linke Seitenschutzplatte entfernen.
Drehen Sie den Tretkurbel (35) in der gezeigten
Position hält. Mit einem verstellbaren Schraubenschlüs-
sel drehen Sie das linke Pedal (24) im Uhrzeigersinn
und entfernen Sie es. Entfernen Sie dann die fünf M5 x
25mm Schrauben (52) und die M5 x 15mm Schraube
(50) vom linken Seitenschutzplatte (17). Nehmen Sie
den linken Seitenschutzplatte vorsichtig ab.
52
24
35
50
17
52
Zunächst suchen Sie den Membranenschalter (43)
aus. Drehen Sie den Tretkurbel (35) bis der Magnet
(38) nach dem Membranenschalter ausgerichtet ist.
Lockern Sie die M5 x 15mm Schraube (50), aber ent-
fernen Sie sie nicht. Schieben Sie den Membranen-
schalter leicht näher an den Magnet oder weiter weg.
Ziehen Sie die Schraube wieder fest. Drehen Sie den
Tretkurbel für einen Moment. Wiederholen Sie diesen
Vorgang bis der Computer die korrekte Rückinforma-
tion angibt. Wenn der Membranenschalter korrekt
justiert ist, befestigen Sie wieder die linke Seitenschutz-
platte und das linke Pedal.
50
35
43
38
PULSSENSOR-FEHLERSUCHE
Beziehen Sie sich auf Schritt 3 auf Seite 10.
