TEILELISTE—Modell-Nr. WLEVEX24831
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Vorderer Stabilisator
3
1
Rückfeder
4
2
Stabilisatorendkappe A
5
1
Sattelsäule
6
1
Hinterer Stabilisator
7
2
Lenkstangeendkappe
8
2
Schaumstoffgriff
9
1
Verstellknopf
10
10
M8 Nylon-Verschlussmutter
11
2
M8 x 38mm Bolzen
12
1
Sattel
13
1
Lenksäule
14
1
Linker vorderer Schutz
15
1
Lenkstange
16
1
Computer
17
1
Linke Seitenschutzplatte
18
1
Rechte Seitenschutzplatte
19
1
Rechter vorderer Schutz
20
1
Vorderer Stabilisator
21
1
Rolle
22
1
Membranenschalterklemme
23
2
Rad
24
1
Linkes Pedal
25
1
Linkes Pedalriemen
26
1
Rechtes Pedal
27
1
Erdungschraube
28
3
3/8" Kontermutter
Anmerkung: "#" weist auf ein nicht abgebildetes Teil hin. Veränderung zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten. Beziehen Sie sich auf die Rückseite der Bedienungsanleitung, um
Ersatzteile zu bestellen.
R1004A
Nr.
Zahl
Beschreibung
29
2
U-Klammer
30
4
M8 x 51mm Einsteckbolzen
31
2
Ösenbolzen
32
1
3/8" Achsenmutter
33
2
Stabilisatorendkappe B
34
2
M6 Nylon-Verschlussmutter
35
1
Tretkurbel
36
1
Verstellgriff
37
1
Schwungrad
38
1
Magnet
39
2
Rahmenreifen
40
1
Leerlauf
41
2
M8 x 15mm Knopfschraube
42
1
Lenkstangeklemme
43
1
Membranenschalter/-draht
44
1
Kurbellagersatz
45
1
Unteres Kabel
46
1
Rechtes Pedalriemen
47
1
Flache Unterlegscheibe
48
1
Riemen
49
4
M5 x 12mm Schraube
50
7
M5 x 15mm Schraube
51
3
M8 flache Unterlegscheibe
52
6
M5 x 25mm Schraube
53
2
M8 Schlitzunterlegscheiben
54
1
M8 x 20mm Knopfschraube
#
1
Bedienungsanleitung
#
2
Schlüssel
14
BEVOR SIE ANFANGEN
Wir gratulieren Ihnen zur Auswahl des neuen
WESLO
®
VECTOR 303 Heimfahrrads. Fahrradfahren
ist eine der effektivsten Übungen um das Herz-
Kreislaufsystem zu verbessern, um die Ausdauer zu
erhöhen und um den ganzen Körper zu trainieren.
Das VECTOR 303 Heimfahrrad bietet eine beein-
druckende Vielfalt von Merkmalen an, damit Sie die-
ses gesunde Training in Ihrem Privatleben und somit
Ihres Heims genießen können.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor
Sie Ihr Heimfahrrad in Verwendung nehmen.
Wasserflaschenhalter*
Pulssensor
Verstellgriff
Sattel
Verstellknopf
HINTERSEITE
Sollten Sie noch irgendwelche Fragen oder Probleme
haben, setzen Sie sich bitte mit unserem Kundendienst
unter der Service-Telefon-Nr. 01805 231 244 in Verbin-
dung. Halten Sie bitte vor Ihrem Anruf die Modell-
Nummer Ihres Gerätes bereit. Die Modell-Nummer ist
WLEVEX24831. Die Serien-Nummer können Sie auf
einem Aufkleber am Heimfahrrad finden (sehen Sie
Vorderseite dieser Bedienungsanleitung).
Bevor Sie nun weiterlesen, werfen Sie bitte zunächst

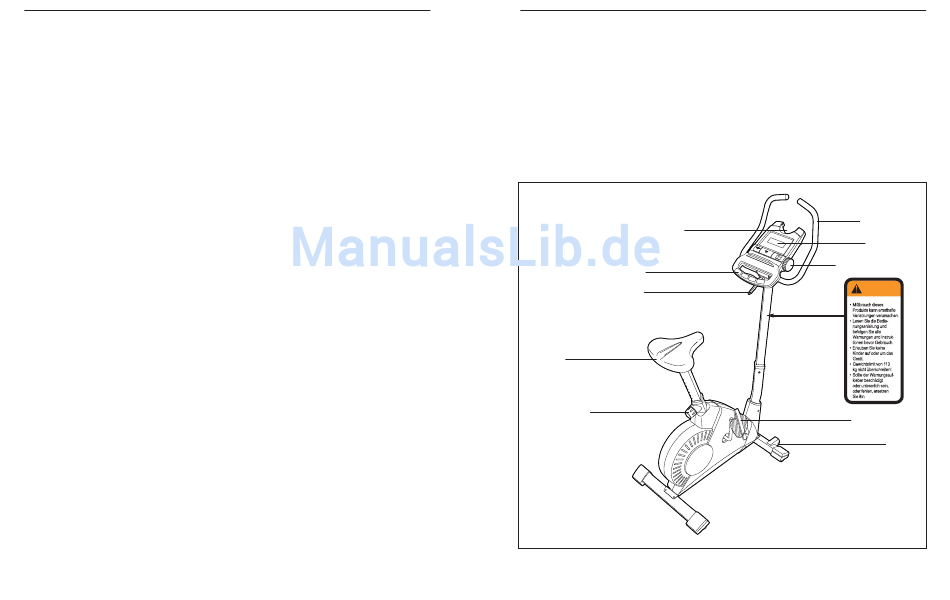

einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut.
Lenkstange
Computer
Widerstandsknopf
WARNUNG
Pedal/-riemen
Rad
RECHTE SEITE
*Wasserflasche nicht beigelegt.
3
