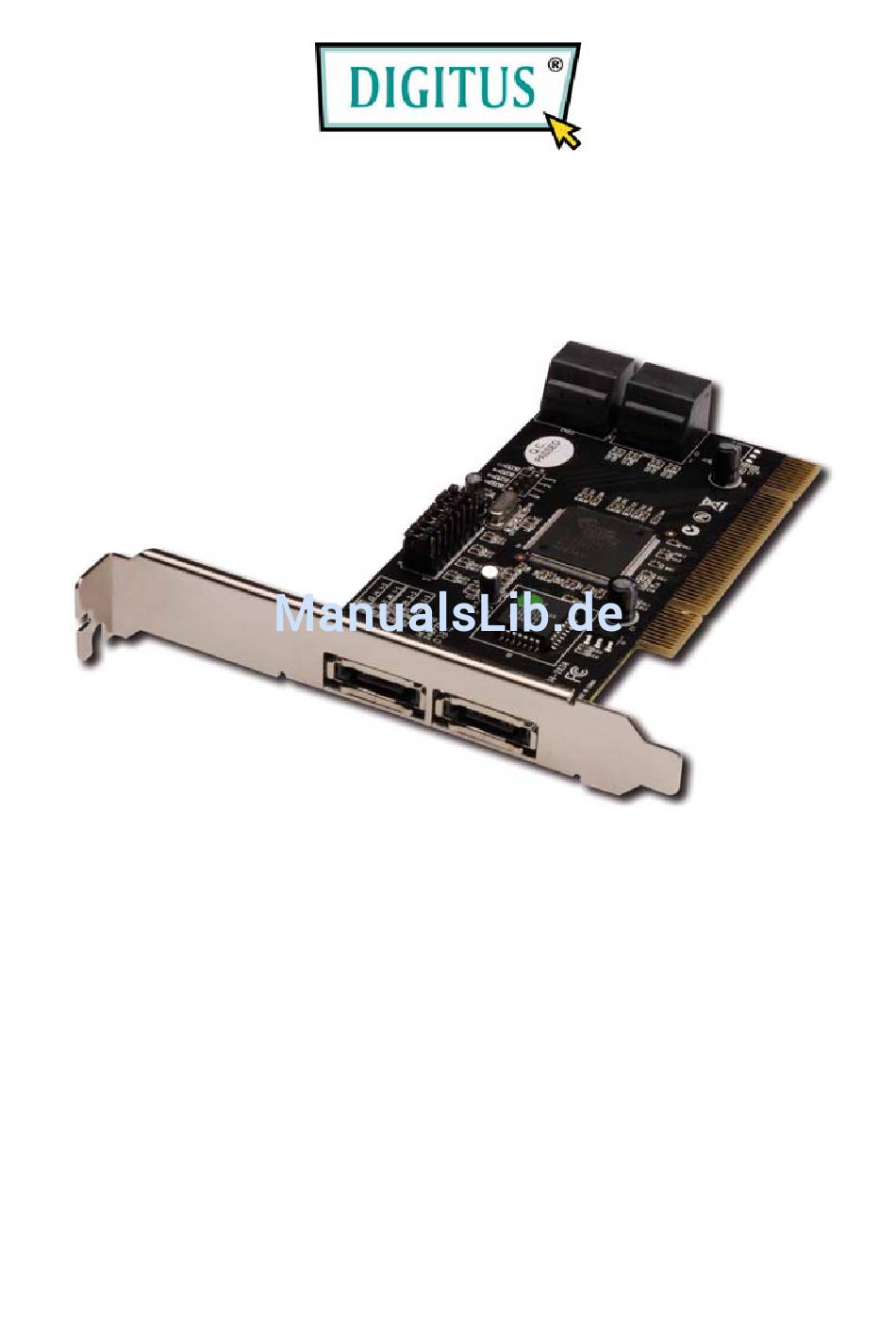

- Seite 1 4-KANALIGE PCI- SATA-CONTROLLERKARTE Benutzerhandbuch...
-
Seite 2: Systemanforderungen
Funktionsmerkmale • SATA-Controllerchip SiI3114 von Silicon Image • Übereinstimmend mit der PCI-Spezifikation 2.3, 32-Bit, 33/66 MHz • Übereinstimmend mit der Serial-ATA-Spezifikation 1.0 • Enthält vier unabhängige Kanäle zur Unterstützung von bis zu vier Serial-ATA-Laufwerken • Unterstützt die Levels RAID 0 (Striping), RAID 1 (Spiegelung), RAID 5 (Parität), RAID 0+1 (Spiegelung + Striping) und NRAID... -
Seite 3: Hardwarebeschreibung
Hardwarebeschreibung G (Jumpereinstellungen) Beschreibung Aktiver Port J1-J4 1–2 geschlossen Aktiviert SATA-Anschluss F 2–3 geschlossen Aktiviert SATA-Anschluss C J5-J8 1–2 geschlossen Aktiviert SATA-Anschluss E 2–3 geschlossen Aktiviert SATA-Anschluss D Hinweis: Die 4-Kanal-PCI-RAID-Karte für SATA/150 verfügt über sechs SATA-Ports. Die Ports werden hier mit den Buchstaben A–F... -
Seite 4: Hardwareinstallation
bezeichnet. A–D sind interne, E–F sind externe SATA-Ports. Durch Ändern der Jumpereinstellungen können wahlweise die externen und die internen Ports verwendet werden. In der Voreinstellung sind die Ports A, B, C und D freigeschaltet. Hardwareinstallation 1. Computer und alle angeschlossenen Peripheriegeräte ausschalten. 2. -
Seite 5: Raid 0 (Striping)
verbinden. 4. Das andere Ende des Serial-ATA-Kabels am Serial-ATA-Controller der 4-Kanal-PCI-RAID-Karte für SATA/150 anschließen. 5. Wiederholen Sie dieselben Anweisungen ggf., um insgesamt bis zu vier Festplatten anzuschließen. Die Karte ist nun vollständig angeschlossen. 6. Computergehäuse wieder montieren und Netzkabel wieder anschließen. -
Seite 6: Manuelle Konfiguration
1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Im nächsten Bildschirm Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken. 3. RAID0 wählen und Enter drücken. 4. Die Anzahl Laufwerke wählen und Enter drücken. 5. -
Seite 7: Für Neue/Leere Festplatten
Wahl Enter drücken. 10. RAID-Größe eingeben und Enter drücken. 11. Wenn Sie gefragt werden, ob Sie sicher sind („Are You Sure (Y/N)?“), Y (für „Ja“) drücken. 12. Strg+E drücken, um das BIOS zu verlassen. 13. Wenn Sie gefragt werden, ob Sie sicher sind („Are you sure to exit (Y/N)?“), Y drücken, um das BIOS zu verlassen und den Computer neu zu starten. - Seite 8 Für bestehende Festplatten, die bereits Daten enthalten 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Im nächsten Bildschirm Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken. 3. Im nächsten Bildschirm RAID1 wählen und Enter drücken. 4.
- Seite 9 Wiederherstellen eines schadhaften Spiegelungssystems Wenn an einer Stelle ein Fehler auftritt, werden Sie davon entweder beim Hochfahren vom RAID-BIOS oder unter Windows vom SATARAID5-GUI in Kenntnis gesetzt. Führen Sie dann die folgenden Schritte aus, schadhaftes Spiegelungssystem wiederherzustellen. 1. Das schadhafte Laufwerk durch ein anderes mit gleicher oder größerer Kapazität ersetzen, dann den Computer hochfahren.
- Seite 10 Daten enthalten! Für die Erstellung eines RAID-0+1-Verbunds sind vier Festplatten erforderlich. Automatische Konfiguration (empfohlen) vorgegebene Chunksize beträgt automatischen Konfiguration 64 kB. 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Im nächsten Bildschirm Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken.
- Seite 11 3. RAID10 wählen und Enter drücken. 4. Die Anzahl Laufwerke wählen und Enter drücken. 5. Manual configuration wählen und Enter drücken. 6. Aus den Optionen 8 kB, 16 kB, 32 kB, 64 kB und 128 kB die gewünschte Chunksize wählen, dann Enter drücken. 7.
- Seite 12 Automatische Konfiguration (empfohlen) vorgegebene Chunksize beträgt automatischen Konfiguration 64 kB. 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Im nächsten Bildschirm Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken. 3.
- Seite 13 6. Aus den Optionen 8 kB, 16 kB, 32 kB, 64 kB und 128 kB die gewünschte Chunksize wählen, dann Enter drücken. 7. Das erste Laufwerk wählen und Enter drücken. 8. Das zweite Laufwerk wählen und Enter drücken. 9. Das dritte Laufwerk wählen und Enter drücken. 10.
-
Seite 14: Löschen Von Raid-Arrays
6. Bei Bedarf das zweite, dritte und vierte Laufwerk wählen und nach jeder Wahl Enter drücken. 7. Wenn Sie gefragt werden, ob Sie sicher sind („Are You Sure (Y/N)?“), Y (für „Ja“) drücken. 8. Strg+E drücken, um das BIOS zu verlassen. 9. -
Seite 15: Low-Level-Formatierung
funktionieren kann, müssen diese alten Metadaten zuerst mit den neuen Metadaten überschrieben werden. Um dieses Problem zu beheben, wählen Sie im BIOS-Hauptfenster Resolve Conflicts (Konflikte beheben) und drücken Sie Enter. Die korrekten Metadaten einschließlich korrekten Informationen über Laufwerksanschlüsse werden dadurch auf die Ersatzplatte geschrieben. Low-Level-Formatierung Low Level Format wurde in das RAID-BIOS aufgenommen, damit der Inhalt eines Festplattenlaufwerks einschließlich Informationen über... -
Seite 16: Treiberinstallation
Treiberinstallation Für Windows® 2000 Neuinstallation Bei einer Neuinstallation brauchen Sie eine Diskette für die Treiberinstallation. Um eine solche Diskette zu erstellen, kopieren Sie die Dateien des auf der Treiber-CD enthaltenen Ordners 33102\2K_XP_2003_Vista auf eine leere Diskette; führen Sie dann die folgenden Anweisungen aus. - Seite 17 markieren, bei den übrigen Kästchen die Haken entfernen, dann auf Weiter klicken. Danach noch einmal auf Weiter klicken. 5. Wenn die Meldung Digitale Signatur nicht gefunden erscheint, klicken Sie auf Ja. Unser Treiber wurde gründlich hinsichtlich seiner Stabilität und Kompatibilität getestet. 6.
- Seite 18 Sie auf Ja. Unser Treiber hat die Prüfung bezüglich der Kompatibilität mit Microsoft-Produkten bestanden; diese Meldung erscheint bei Neuinstallationen. Bestehende Installation 1. Zuerst das RAID-Array einrichten, danach den Treiber installieren und Windows starten. 2. Wenn der Hardwareassistent erscheint: XP (mit SP 1 oder früher) / Server 2003: mit Schritt 3 fortfahren; XP (mit SP 2 oder später) / Server 2003 (mit SP 1 oder später): Nein, diesmal nicht wählen, dann auf Weiter klicken.
-
Seite 19: Für Windows® Vista
Treibers anzugeben. 6. Diskette einlegen und Enter drücken. 7. Silicon Image SiI 3114 SoftRAID 5 Controller for Windows XP/Server 2003 wählen, dann Enter drücken. 8. Enter drücken, um die Treiberinstallation fertig zu stellen; schließlich Bildschirmanweisungen ausführen, Windows-Installation abzuschließen. Hinweis: Wenn das Warnfenster Sicherheitsalarm aufgeht, klicken Sie auf Ja. - Seite 20 folgenden Anweisungen aus. 1. Zuerst das RAID-Array einrichten, danach Windows installieren. 2. Die Anweisungen zur Windows-Installation ausführen. 3. Den Computer neu starten, wenn Sie während der Windows- Installation dazu aufgefordert werden. 4. Im Windows-Setupbildschirm auf Treiber laden klicken, um den RAID-Treiber zu installieren.
- Seite 21 folgenden Anweisungen aus. 1. Zuerst das RAID-Array einrichten, danach Windows installieren. 2. Die Anweisungen zur Windows-Installation ausführen. 3. Den Computer neu starten, wenn Sie während der Windows- Installation dazu aufgefordert werden. 4. Im Windows-Setupbildschirm auf Treiber laden klicken, um den RAID-Treiber zu installieren.
-
Seite 22: Installation Der Sataraid5-Management-Software
Treibereigenschaften anzeigen zu lassen. Der Hinweis, dass das Gerät einwandfrei arbeitet, wird in der Dialogbox angezeigt; damit wurde der Treiber korrekt installiert. Installation der SATARAID5-Management- Software Für Windows® 2000 / XP / Server 2003 / Vista 1. Bitte die Treiber-CD in das CD-ROM-Laufwerk einlegen. 2.
