EINRICHTUNG DES GERÄTS (Fortsetzung)
den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie
eigene Kabel verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm
Kabel sind (diese Art von Kabel bekommen Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen XLR-Stecker an
jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe geschaltet werden muss und nicht
aufgeteilt werden kann.

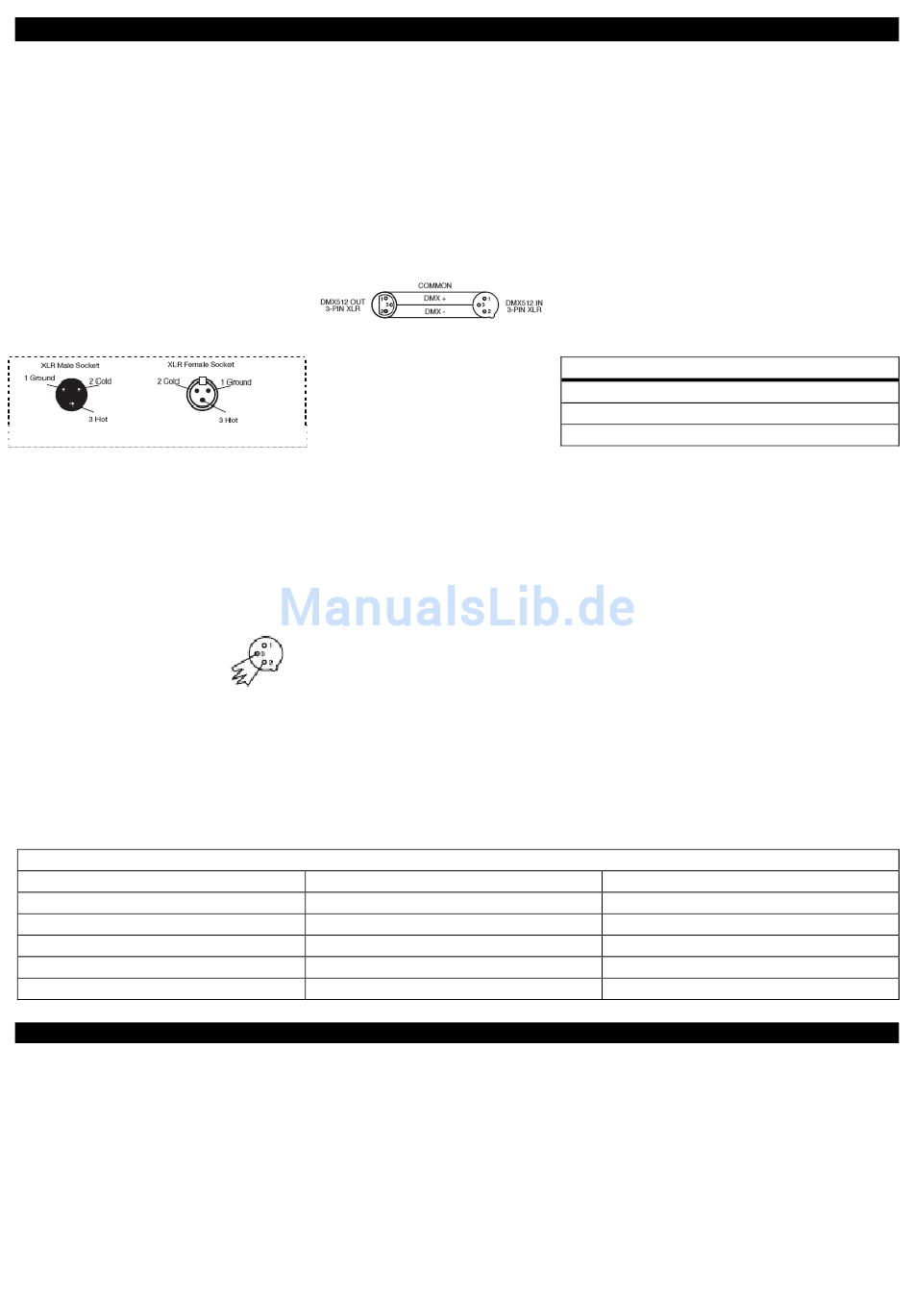

Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige
XLR
DMX-Stecker.
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung
angeschlossen werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung
anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen
Geschäften erwerben. Die folgende Tabelle zeigt die richtige Umwandlung an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
BETRIEBSANWEISUNG
Betriebsmodi:
Der LED Pixel 10C verfügt über 5 Betriebsmodi:
• DMX-Steuerungsmodus – Mit dieser Funktion können sie jedes einzelne Merkmal der Geräte mit einen
standardmäßigen DMX 512-Controller ansteuern.
• RGB-Dimmer-Modus - Wählen Sie eine der drei Farben aus, die statisch bleiben sollen, oder stellen Sie die
Intensität jeder Farbe so ein, um damit eine Farbe Ihrer Wahl zu erzeugen.
• Musiksteuerungs-Modus – Das Gerät reagiert auf Musik. Sie können aus 24 Musiksteuerungs-Programmen
auswählen.
A.D.J. Supply Europe B.V. – www.americandj.eu – LED Pixel 10C Bedienungsanleitung Seite 5
Abbildung 3
Ein
Abschluss
reduziert
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es
empfiehlt
sich
immer,
Leitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Geräts zu schalten.
Einige
Hersteller
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (Out)
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
Signalfehler
und
einen
DMX-
Abbildung 4
benutzen
5-polige
Pol 1
Pol 2
Pol 3
Abbildung 2
DMX-512-Datenkabel
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
nicht verwenden
nicht verwenden
für
