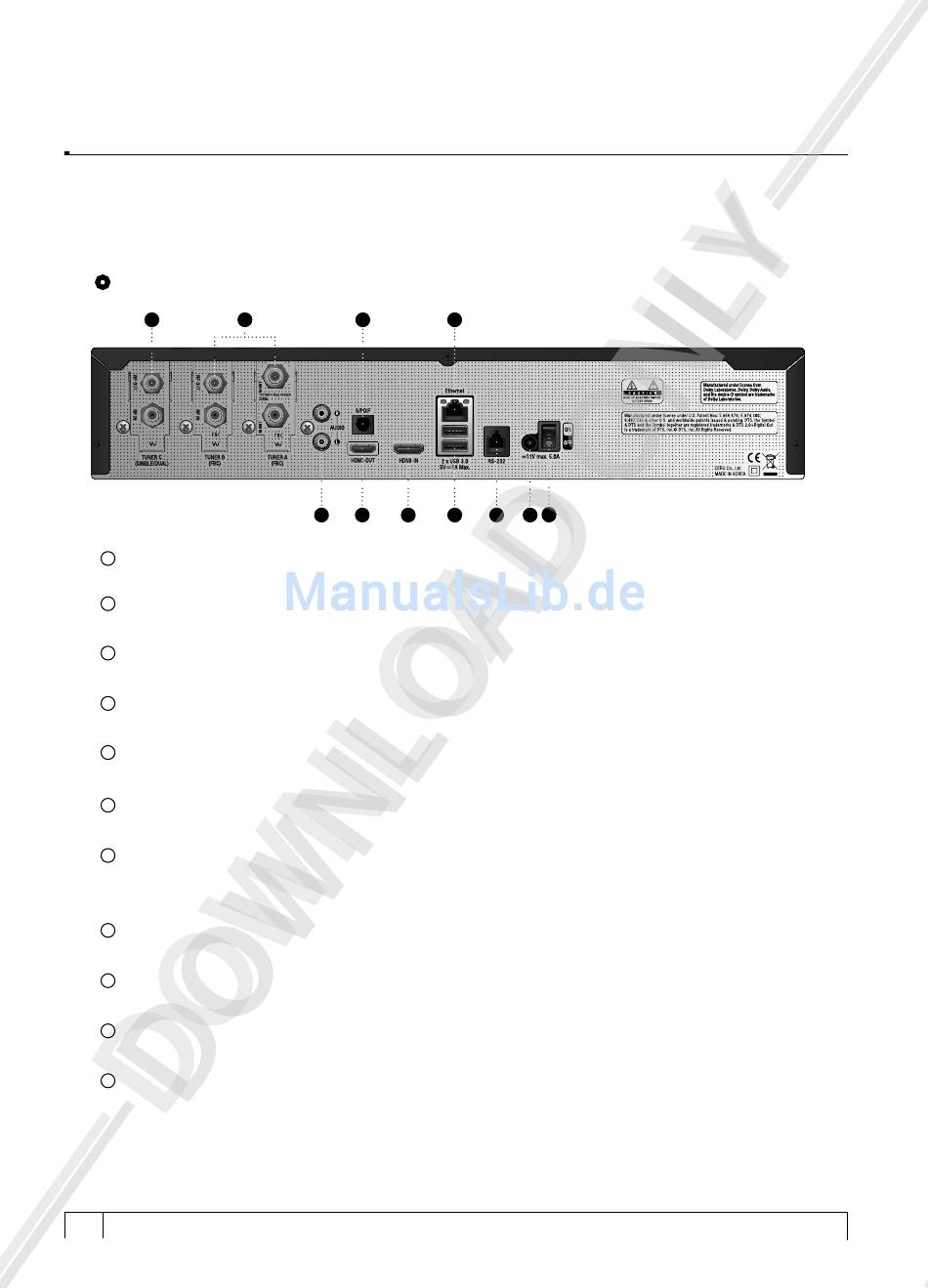

Rear Panel
2
1
Steckplatz für Tuner (Tuner C)
1
Für steckbare Tuner Typen Single/Dual DVB-S/S2/C/T/T2 Tuner.
Steckplätze für FBC Tuner Slot (Tuner B/A)
2
Für steckbare Tuner Typen FBC Dual DVB-S/S2 oder FBC DVB-C Tuner(nur 1 DVB-C Tuner wird unterstützt im SlotA).
A/V Ausgang
3
Zur Anbindung an Ihr Audiosystem mittels A/V Kabel
S/PDIF
4
Digitaler Audio Ausgang zum Anschluss an AV Systeme mittels optischem Kabel
HDMI Ausgang
5
Zur Verbindung zu TV oder AV Geräten, überträgt Bild und Ton
HDMI Einang
6
Zum Anschliessen externer Geräte über HDMI.
Gigabit Netzwerk
7
Zur Einbindung der Box ins LAN mittels CAT6 FTP(STP) Netzwerkkabel.
2 x USB 3.0
8
Zum Anschluss externer USB Speichermedien.
RS232/Externer IR Sensor
9
RS232 Datenanschluss, Anschluß für einen externen Infrrot Sensor.
Netzanschluss
10
Zum Anschliessen des Netzteils.
Ein/Aus Schalter
11
An und Abschalten der Spannungsversorgung
+
