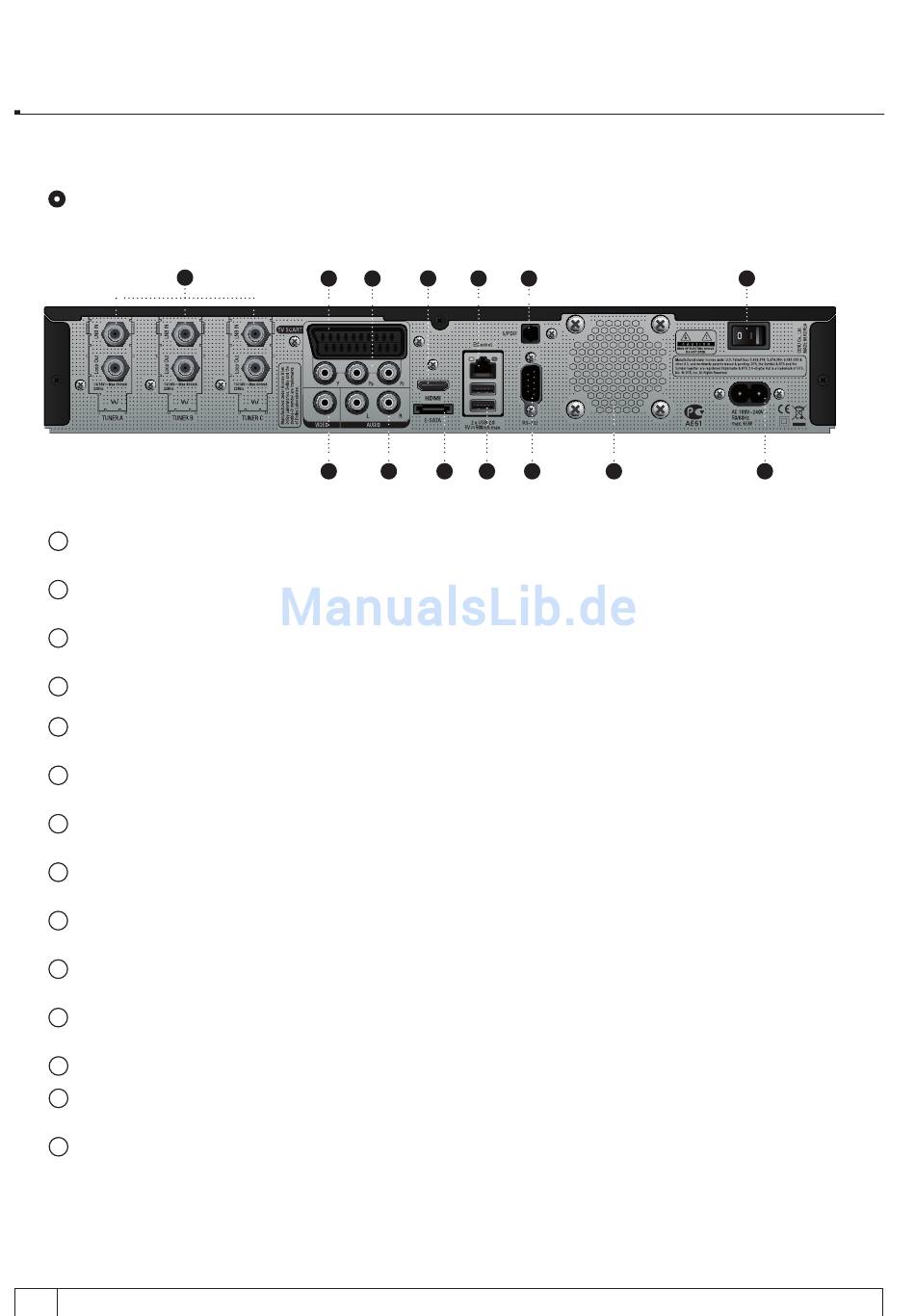

Rear Panel

1
Drei Steckplätze für Wchseltuner
1
Stecktuner für DVB-S2 und DVB C/T Hybrid Tuner sind erhältlich.
SCART
2
Anschluss zum Verbinden des TV Gerätes mit einem SCART Kabel.
Video Ausgang (FBAS)
3
Ausgang zum Verbinden des TV Gerätes mit einem RCA Kabel.
Component (YPbPr)
4
Anschluss zum Verbinden des TV Gerätes mit einem Komponentesignal Kabel (3 pol. RCA).
Audio Ausgang (L/R)
5
Ausgang zum Verbinden des TV Gerätes mit einem 2 poligen RCA Kabel
HDMI
6
Anschluss zum Verbinden des TV Gerätes mit einem HDMI Kabel (Audio /Video).
e-SATA
7
Anschluss zum Verbinden einer extenen Festplatte mit einem e-SATA Kabel.
Ethernet
8
Anschluss zum Verbinden mit dem PC oder einem anderen VU+ Receiver.
USB
9
Dient zum Anschliessen eines USB Sticks oder einer externen Festplatte.
S/PDIF
10
Ausgang zur Verbindung digitaler Audiogeräte mit einem Lichtleiter Kabel.
RS232
11
RS232 Daten Schnittstelle.
FAN
12
Netz Anschlussbuchse
13
Anschluss für das Netzkabel.
Ein/Aus Schalter
14
Netztschalter.
+
