4. Stecken Sie ein Ende des SCSI Kabels in den externen VHDCI 68pin Konnektor oder
den internen HD 68-pin Konnektor der am Controller zur Verfügung steht. Verbinden
Sie das andere Ende des SCSI Kabels mit den SCSI Festplatten oder dem
Festplattengehäuse.
Stellen Sie sicher, daß das Ende des SCSI Busses richtig terminiert ist. Siehe dazu auch
Hinweis:
Abschnitt 2.3, SCSI Terminierung
5. Schließen Sie das Gehäuse und stecken Sie die Spannungsversorgungsleitungen
wieder an.
Warnung: Achtung, die Controller CPU kann sehr heiß werden! Der Controller benötigt einen
konstanten Luftstrom zur Kühlung (min 1m/sec).

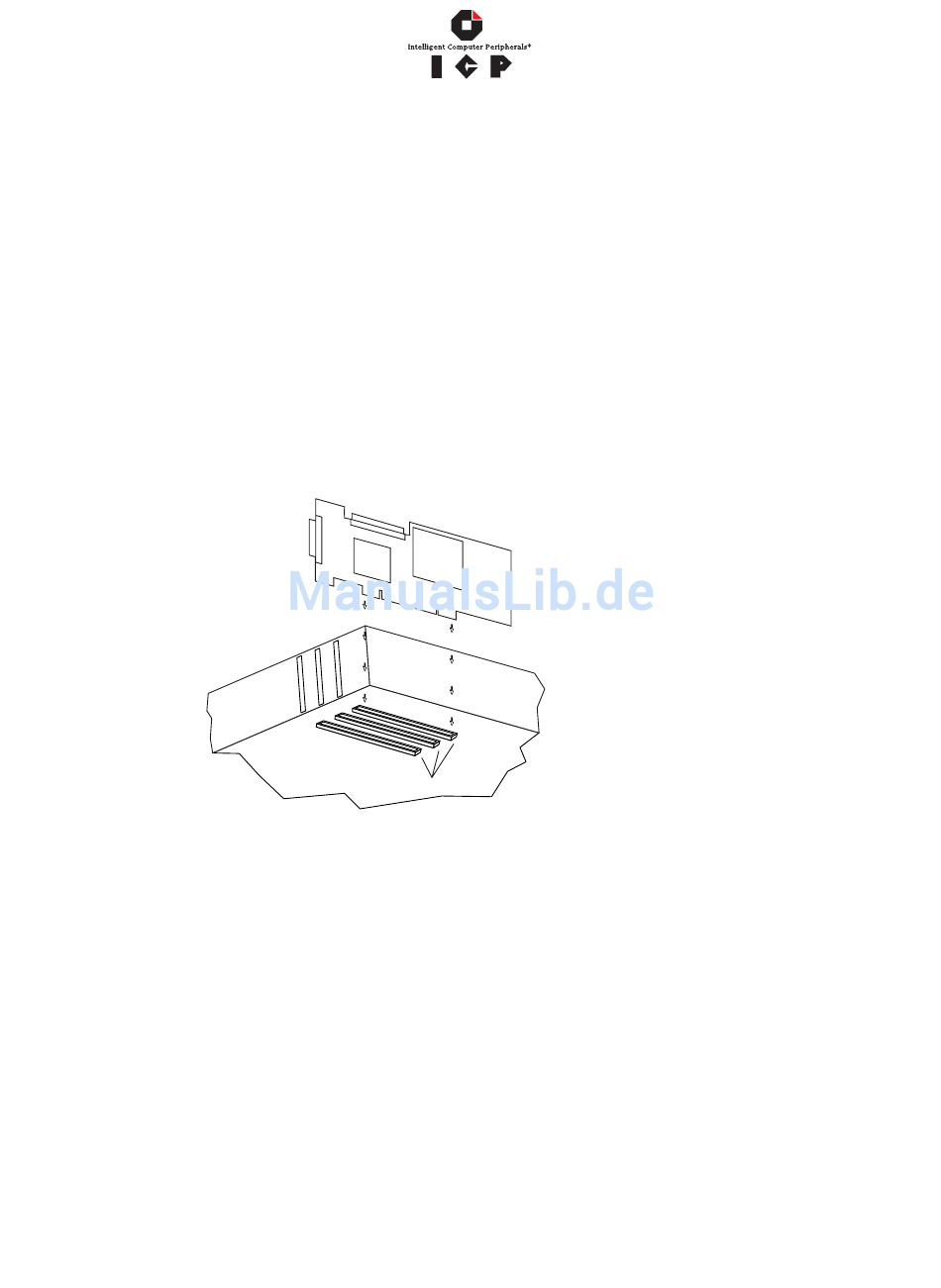

Abbildung 2-2. Einbau des ICP RAID Controllers in ein Computersystem
2.1.3
Einstellen der Steckbrücken
Der ICP RAID Controller wird so ausgeliefert, daß er normalerweise sofort und ohne
Änderungen in den Computer eingebaut werden kann. Allerdings gibt es zusätzlich
Steckbrücken (Jumper) um:
•
die Firmware neu zu programmieren die sich im Flash RAM des ICP RAID Controller
befindets.
•
die Konfiguration für SCSI Termpower und die SCSI Terminierung zu verändern.
Die Karte verfügt über 3 Blöcke von Steckbrücken um die in Tabelle 2-1 beschriebenen
Funktionen einzustellen. In
Steckbrücken und in
Hardware Installations- und Benutzerhandbuch
in diesem Handbuch.
PCI
Abbildung 2-1
finden sie die Plätze und Pinnummern der
Anhang A
gibt es eine detaillierte Beschreibung des FRU Jumpers.
Hardware Installation
13
