TerraTec DMX X fire 1024 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

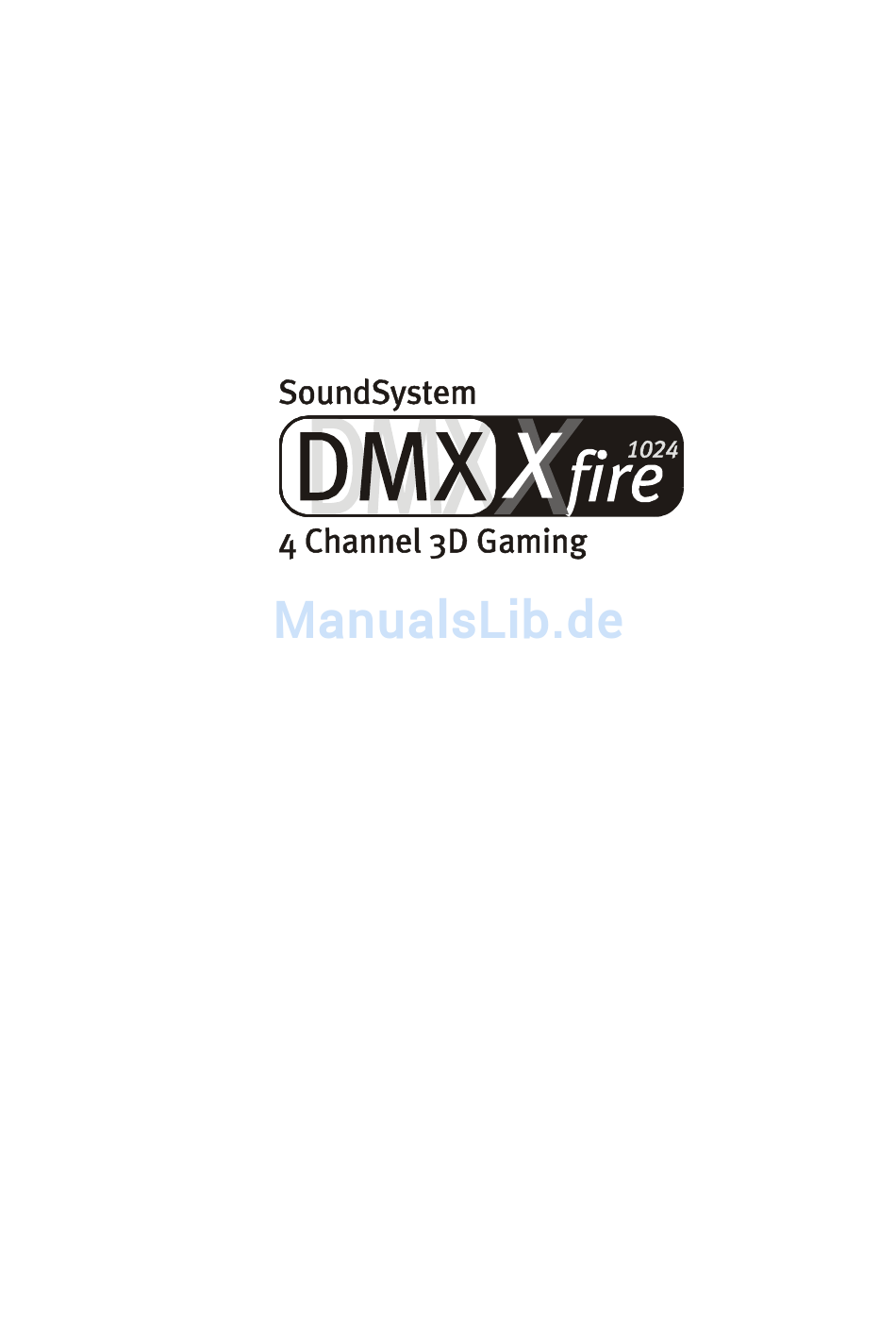

Deutsches Handbuch
Version 1.2, Stand 13.11.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TerraTec DMX X fire 1024

Inhaltszusammenfassung für TerraTec DMX X fire 1024

  • Seite 1 Deutsches Handbuch Version 1.2, Stand 13.11.00...
  • Seite 2 ©TerraTec Electronic GmbH, 1994-2000. Alle Rechte vorbehalten (13.11.00). Alle Texte und Abbildungen wurden mit größter Sorgfalt erarbeitet. Die TerraTec Electronic GmbH und ihre Autoren können jedoch für eventuell verbliebene fehlerhafte Angaben und deren Folgen weder eine juristische noch irgendeine Haftung übernehmen. Technische Änderungen vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Hören. Zielen. Fire......................... 5 Digital. Rein. Raus........................ 5 1024. MIDI. DLS........................6 Hardware. Extras. Details...................... 6 ControlPanel. Software. Etc....................6 Installation..............................7 Kurzüberblick ...........................7 Aufbau der Karte..........................8 Anschluss einer Wavetable-Tochterplatine..................9 Einbau der Karte..........................10 Die Installation der Treiber.
  • Seite 4 Der Digital-Eingang........................49 Grundsätzliches........................49 Wissenswertes..........................50 Die analogen CD-Audio-Anschlüsse....................52 Grundsätzliches........................52 Der AUX-Eingang..........................53 Grundsätzliches........................53 Der Wavetable-Anschluß und der interne Synthesizer..............54 Zum integrierten Wavetable und der Zukunft der Soundsynthese........54 Der MIDI-Treiber........................55 Das Joystick-/MIDI-Interface......................56 Grundsätzliches........................56 MIDI.............................56 Die Schaltung des MIDI-Interfaces..................57 Das DMX Xfire-ControlPanel.

  • Seite 5: Hören. Zielen. Fire

    Einen schönen guten Tag. Wir freuen uns, dass auch Sie sich für eine Soundkarte aus dem Hause TerraTec entschieden haben und gratulieren Ihnen zu dieser Entscheidung, denn die DMX XFire 1024 ist ein an- spruchsvolles Stück „State of the Art“-Soundkartentechnik. Sie haben mit diesem Produkt einen leistungsfähigen 3D-Audiobeschleuniger erworben, der auch in Sachen Digital I/O und...

  • Seite 6: 1024. Midi. Dls

    1024. MIDI. DLS. 1 Kilo Stimmen - genaugenommen 1024 - stehen dem MIDI-Dirigenten zur Verfügung. 8MB und kein Sample weniger warten auf Ihre Arrangements, dabei ermöglicht die Unterstützung von DLS 1.0 das mitgelieferte Sound-Set durch Ihre ganz individuelle Bestbesetzung zu ersetzen. Auch die Trompeten von Jericho erklingen wieder, wenn Sie in Form eines DLS-Sound-Sets vorliegen.

  • Seite 7: Installation

    Installation. Die Installation des SoundSystem DMX XFire 1024 sollte dank aktuell- ster PCI- und Plug&Play-Technologie kein Problem darstellen. Haben Sie bereits Erfahrung mit der Installation von Hard- und Soft- warekomponenten unter Windows, können Sie sich ruhigen Gewis- sens an die Einrichtung der Karte begeben. Kurzüberblick Hier für schnellstartende Profis ein Kurzüberblick: •...

  • Seite 8: Aufbau Der Karte

    Aufbau der Karte. Game- /MIDI Port CD In 2 Digital Out Aux In Out 2 Digital In Out 1 Wavetable Xtension Line In Jumper JP2 Mic In Jumper JP1 CD In 1 SoundSystem DMX XFire 1024...

  • Seite 9: Anschluss Einer Wavetable-Tochterplatine

    Anschluss einer Wavetable-Tochterplatine. Sind Sie im Besitz eines eigenständigen Wavetable-Moduls wie z.B. TerraTecs WaveSystem, ein Modul einer älteren TerraTec-Karte (z.B. Maestro-Serie) oder Yamahas DB50-XG, können Sie dieses auch auf dem SoundSystem DMX XFire 1024 verwenden. Dazu verbinden Sie einfach den 26poligen Stecker mit dem mit „CN2“(Wavetable Xtension) beschrifteten Anschluss Ihrer XFire.

  • Seite 10: Einbau Der Karte

    Verfügung. Die Telefonnummer sowie die Hotlinezeiten finden Sie auf dem beiliegenden Ser- vice-Begleitschein. Überprüfen Sie zunächst die Vollständigkeit des Paketes. Der Lieferumfang umfasst mindestens: • 1 PCI-Soundkarte TerraTec SoundSystem DMX XFire 1024 • 1 Installations- & Treiber-CD-ROM • 1 Audiokabel (2 pol. CD-ROM Digitalkabel) • 1 Registrierungskarte mit Produkt-Seriennummer •...
  • Seite 11 Und jetzt Schritt für Schritt: • Schalten Sie Ihren Computer und alle angeschlossenen Peripheriegeräte wie Drucker und Monitor aus. Lassen Sie das Netzkabel zunächst angeschlossen, damit Ihr Computer geer- det ist. • Berühren Sie die Metallplatte an der Rückseite Ihres Systems, um sich selbst zu erden und von statischer Elektrizität zu befreien.

  • Seite 12: Die Installation Der Treiber

    Die Installation der Treiber. Das SoundSystem DMX XFire 1024 wird derzeit mit Treibern für die Betriebsysteme Windows 95 (inkl. verschiedener sog. Service-Releases), Windows 98 und Windows 2000 ausgeliefert. Vor der Installation sollten Sie feststellen, welches Betriebssystem Sie verwenden. Insbeson- dere bei Windows 95 gibt es mehrere Versionen, die es zu unterscheiden gilt. Über das Betriebsystem und seine Versionsnummer gibt Ihnen die Systemsteuerung unter „System“...

  • Seite 13: Installation Unter Windows 95A (Osr1)

    Installation unter Windows 95A (OSR1). Haben Sie das SoundSystem DMX XFire 1024 eingebaut, so erkennt Windows 95A die Karte als neue Hardwarekomponente und zeigt Ihnen den folgenden Bildschirm. Wählen Sie „Treiber auf Diskette des Hardware-Herstellers“ aus und klicken Sie auf „OK“. Es erscheint eine Aufforderung aus einer Zeit, in der alle Treiber noch auf eine Diskette pass- ten ;-).
  • Seite 14 Sollte Windows ein weiteres Mal nach einer Treiberdatei fragen, verweisen Sie bitte wieder auf das oben genannte Verzeichnis der DMX XFire CD-ROM. Außerdem kann es vorkommen (z.B. für den Fall, dass dies die erste Soundkarteninstallation in Ihrem System ist), dass einige Win- dows-Erweiterungen mit installiert werden müssen.

  • Seite 15: Installation Unter Windows 95B (Osr2)

    Installation unter Windows 95B (OSR2). Haben Sie das SoundSystem DMX XFire 1024 eingebaut, so erkennt Windows 95B die Karte als neue Hardwarekomponente und zeigt Ihnen den folgenden Bildschirm. Klicken Sie auf „Weiter“. Klicken Sie auf „Andere Position“. SoundSystem DMX XFire 1024...
  • Seite 16 Geben Sie hier den Pfad <CD>:\Drivers\Win9x\ ein und klicken Sie auf OK. Alternativ können Sie den Pfad auch per Maus wählen, in dem Sie auf „Durchsuchen...“ klicken. Haben Sie den Pfad korrekt angegeben, wurde der Treiber gefunden. Klicken Sie nun auf „Weiter“. SoundSystem DMX XFire 1024...
  • Seite 17 Taucht dieser Bildschirm auf, klicken Sie auf „OK“. Geben Sie hier noch einmal den Pfad <CD>:\Driver\Win9x\ ein und klicken Sie auf „OK“. Alternativ können Sie den Pfad auch per Maus wählen, in dem Sie auf „Durchsuchen...“ klicken. Windows nimmt nun die Treiberinstallation für Sie vor und quittiert den Vorgang mit einigen Fenstern, die Sie sich anschauen können.

  • Seite 18: Installation Unter Windows 98, Windows 98 Se

    Installation unter Windows 98, Windows 98 SE . Haben Sie das SoundSystem DMX XFire 1024 eingebaut, so erkennt Windows 98 die Karte als neue Hardwarekomponente und zeigt Ihnen den folgenden Bildschirm. Klicken Sie auf „Weiter“. Wählen Sie hier „Nach dem besten Treiber für das Gerät suchen (empfohlen).“ und klicken Sie „Weiter“. SoundSystem DMX XFire 1024...
  • Seite 19 Geben Sie hier den Pfad <CD>:\Drivers\Win9x\ ein und klicken Sie auf „OK“. Alternativ können Sie den Pfad zum besten Treiber Ihrer DMX auch per Maus wählen, in dem Sie auf „Durchsuchen...“ klicken. Auch diesen Bildschirm sollten Sie mit „Weiter“ bestätigen. SoundSystem DMX XFire 1024...
  • Seite 20 Zum Schluss klicken Sie auf „Fertig stellen“. Windows nimmt nun die Treiberinstallation für Sie vor und quittiert den Vorgang mit einigen Fenstern, die Sie sich anschauen können. Mehr sollte allerdings an dieser Stelle nicht passie- ren. Bekommen Sie wider Erwarten doch eine Aufforderung, irgendetwas zu tun, und Sie sind sich nicht sicher, ist in der Regel das Drücken der Eingabe-Taste eine erfolgversprechende Sache.

  • Seite 21: Deinstallation Der Treiber Unter Windows 95 Und 98

    Deinstallation der Treiber unter Windows 95 und 98. Möchten Sie die Treiber aus dem System entfernen, so machen Sie dies am besten vor dem Ausbau Karte Hilfe Programms Ordner cssetup.exe <CD>:\Drivers\Win9x der DMX XFire CD. Wählen Sie „DMX XFire 1024-Treiber deinstallieren“. Die jeweilige Bundlesoftware kann ebenso einfach wieder aus Ihrem System verschwinden.

  • Seite 22: Treiber Installiert - So Schaut's Aus

    Treiber installiert – so schaut’s aus. Nach einer erfolgreichen Treiberinstallation sollten Sie sich vom ordnungsgemäßen Zustand Ihres Windows 9x-Systems überzeugen. Im Gerätemanager behalten Sie den Überblick über die installierten und erkannten Hardwarekomponenten Ihres Rechners. Sie finden den Gerä- temanager in der Systemsteuerung unter „System“. So sollte das Fenster aussehen, wenn alles korrekt eingerichtet ist.
  • Seite 23 Zum Schluss sollten Sie die MIDI-Einstellungen der Karte überprüfen. Lassen Sie sich die „Ei- genschaften von Multimedia“ anzeigen („Systemsteuerung > Multimedia“) und wählen Sie „MIDI“. Für den Fall, das es nicht bereits automatisch vorgenommen wurde, stellen Sie bitte die MIDI-Ausgabe auf den Treiber „DMX XFire 1024 MIDI“. Haben Sie andere MIDI-Geräte installiert und wünschen Sie keine standardmäßige Ausgabe über den DMX XFire 1024 Wavetable-Synthesizer, können Sie natürlich auch ein alternatives Gerät auswählen.

  • Seite 24: Installation Unter Windows Nt 4.0 (Min. Servicepack3)

    Installation unter Windows NT 4.0 (min. ServicePack3) Beachten Sie, dass Sie für die Treiberinstallation als Administrator angemeldet sein müssen. In den folgenden Beschreibungen für die Treiberinstallation steht <CD> für den Laufwerks- buchstaben, der dem CD-ROM-Laufwerk zugeordnet ist, in dem sich die DMX XFire CD-ROM befindet.
  • Seite 25 Wählen Sie dann „Nicht aufgeführter oder aktualisierter Treiber“ und klicken Sie auf „OK“. Geben Sie den Pfad <CD>:\Drivers\WinNT4 ein und klicken Sie „OK“, oder klicken Sie auf „Durch- suchen“ um per Maus in das entsprechende Verzeichnis zu wechseln. Wählen Sie den Eintrag „DMX XFire 1024“ und klicken Sie auf „OK“. Wählen Sie „Erneuern“.

  • Seite 26: Installation Unter Windows Me

    Installation unter Windows Me. Haben Sie das SoundSystem DMX XFire 1024 eingebaut, so installiert Windows Me zunächst generische, im Betriebssystem vorhandene Treiber für die DMX XFire 1024. Nachdem diese Installation abgeschlossen ist starten Sie die AUTORUN.EXE im Root-Verzeichnis der DMX XFire-CD und wählen den Menüpunkt „Treiberinstallation“.
  • Seite 27 Nachdem der Rechner neu gestartet und die neue Hardware durch den Hardwareassistenten von Windows Me gefunden wurde, sehen Sie folgendes Fenster. Wählen Sie „Position des Treibers angeben (Erweitert)“ und klicken Sie auf „Weiter“. Aktivieren Sie die Checkbox „Geben Sie eine Position an:“, geben Sie den Pfad <CD>:\Drivers\Win2000\ ein und klicken Sie auf „Weiter“.
  • Seite 28 Auch diesen Bildschirm sollten Sie mit „Weiter“ bestätigen. Zum Schluss klicken Sie auf „Fertig stellen“. Nach erfolgreicher Treiber-Installation können Sie über den Autostarter die weitere Bundle- software komfortabel hinzufügen. <CD>:\autorun.exe Folgen Sie den Angaben auf dem Bildschirm, schief gehen kann im Grunde nichts. Lesen Sie nun auf Seite 30 weiter.

  • Seite 29: Deinstallation Der Treiber Unter Windows Me

    Deinstallation der Treiber unter Windows Me. Möchten Sie die Treiber aus dem System entfernen, so machen Sie dies am besten vor dem Ausbau der Karte mit Hilfe des Setup-Programms, dass Sie auch schon zur Installation der Treiber benutzt haben. Starten Sie die AUTORUN.EXE im Root-Verzeichnis der DMX XFire-CD und wählen den Menü- punkt „Treiberinstallation“.

  • Seite 30: Treiber Installiert - So Schaut's Aus

    Treiber installiert – so schaut’s aus. Nach einer erfolgreichen Treiberinstallation sollten Sie sich vom ordnungsgemäßen Zustand Ihres Windows Me-Systems überzeugen. Im Gerätemanager erhalten Sie den Überblick über die installierten und erkannten Hardwarekomponenten Ihres Rechners. Sie finden den Gerä- temanager in der Systemsteuerung unter „System“ > „Hardware“. Klicken Sie dann auf die Schaltfläche „Geräte-Manager...“.
  • Seite 31 Zum Schluss sollten Sie die Einstellungen der Karte überprüfen. Gehen Sie in die Sy- stemsteuerung („Start“-„Systemsteuerung“) und starten Sie „Sounds und Multimedia“. Wechseln Sie auf den Karteireiter „Audio“ und vergleichen Sie die Einträge mit der Abbildung. Für den Fall, dass es nicht bereits automatisch vorgenommen wurde, stellen Sie die MIDI- Ausgabe auf den Treiber „DMX XFire 1024 DLS Synth“.

  • Seite 32: Installation Unter Windows 2000

    Installation unter Windows 2000 . Haben Sie das SoundSystem DMX XFire 1024 eingebaut, so installiert Windows 2000 zunächst generische, im Betriebssystem vorhandene Treiber für die DMX XFire 1024. Nachdem diese Installation abgeschlossen ist starten Sie die AUTORUN.EXE im Root-Verzeichnis der DMX XFire-CD und wählen den Menüpunkt „Treiberinstallation“.
  • Seite 33 Nachdem der Rechner neu gestartet und die neue Hardware durch den Hardwareassistenten von Windows 2000 gefunden wurde, sehen Sie folgendes Fenster. Klicken Sie auf „Weiter“. Wählen Sie „Nach einem passenden Treiber für das Gerät suchen (empfohlen)“ und klicken Sie auf „Weiter“. SoundSystem DMX XFire 1024...
  • Seite 34 Aktivieren Sie die Checkbox „CD-ROM-Laufwerke“ und klicken Sie „Weiter“. Auch diesen Bildschirm sollten Sie mit „Weiter“ bestätigen. SoundSystem DMX XFire 1024...
  • Seite 35 Setzen Sie die Installation durch Klicken auf „Ja“ fort. Es kann sein, dass im weiteren Verlauf der Installation erneut ein solcher Dialog erscheint, bleiben Sie ruhig und handeln Sie besonnen und überlegt, indem Sie auf „JA“ klicken. Windows nimmt nun die Treiberinstallation für Sie vor und quittiert den Vorgang mit einigen Fenstern, die Sie sich anschauen können.

  • Seite 36: Deinstallation Der Treiber Unter Windows 2000

    Deinstallation der Treiber unter Windows 2000. Möchten Sie die Treiber aus dem System entfernen, so machen Sie dies am besten vor dem Ausbau der Karte mit Hilfe des Setup-Programms, dass Sie auch schon zur Installation der Treiber benutzt haben. Starten Sie die AUTORUN.EXE im Root-Verzeichnis der DMX XFire-CD und wählen den Menü- punkt „Treiberinstallation“.
  • Seite 37 So sollte das Fenster aussehen, wenn alles korrekt eingerichtet ist. Im Bild ist der Zweig „Audio-, Video- und Game-Controller“ aufgeklappt. Das können auch Sie tun, wenn Sie das kleine „+“-Symbol auf der linken Seite anklicken. Zum Schluss sollten Sie die Einstellungen der Karte überprüfen. Gehen Sie in die Sy- stemsteuerung („Start“-„Systemsteuerung“) und starten Sie „Sounds und Multimedia“.

  • Seite 38: Die Anschlüsse Der Karte Und Ihre Anwendung

    Die Anschlüsse der Karte und Ihre Anwendung. Die Anschlussmöglichkeiten Ihrer DMX XFire 1024 sind zahlreich. Nahezu alles, was Sie je mit Sound am PC in Verbindung bringen werden, lässt sich problemlos an die Karte andocken und sinnvoll nutzen. Im folgenden möchten wir Ihnen alle Möglichkeiten auch im Zusammenspiel mit den richtigen Einstellungen des XFire ControlPanels ausführlich beschreiben.

  • Seite 39: Die Line-Ausgänge

    Die Line-Ausgänge. Die Line-Ausgänge arbeiten mit normalem „HiFi-Pegel“. Schließen Sie in jedem Fall Out-1 an Ihren Verstärker oder Ihre Aktiv-Lautsprecher an. Der Ausgang Out-1 lässt sich per Jumper JP1 für den Betrieb mit Kopfhörern vorverstärken. Grundsätzliches. Die wohl wichtigste Anschlussmöglichkeit an einer Soundkarte - darin sind sich die Experten einig - ist die für ein Wiedergabesystem.

  • Seite 40: Kopfhörer

    Kopfhörer. Alternativ zu einem Verstärkersystem können Sie auch Kopfhörer verwenden. Der erste Aus- gang (Out-1) ist mit einem kleinen (200mWatt an 8 Ohm) Kopfhörerverstärker ausgestattet, den Sie über einen eigenen Jumper (JP1) auf der Platine einschalten können. Setzen Sie dazu die kleinen Plastikmoppel vorsichtig von Position A auf Position B.

  • Seite 41: Lautsprecher

    4 Lautsprecher. Um in den Genuss des totalen Sounds über 4 um Sie herum platzierte Lautsprecher zu kom- men, verbinden Sie den mit Out-2 gekennzeichneten Ausgang ebenfalls mit einem (zweiten) Verstärker oder Aktiv-Boxen. OUT2 Bitte wundern Sie sich nicht, wenn das Signal beim Schalten in den sog. 4 Lautsprecher- Modus geringfügig leiser wird.

  • Seite 42: Position Der Lautsprecher Für Optimalen 3D-Sound

    Position der Lautsprecher für optimalen 3D-Sound. Gerade bei der prozessorgesteuerten Raumsimulation über Lautsprecher ist eine korrekte Aufstellung des Wiedergabesystems unerlässlich, da - im Gegensatz zu der Verwendung von Kopfhörern - die Ohrposition immer leicht unterschiedlich ausfällt. Folgende Grafik soll Ihnen bei der optimalen Positionierung der Boxen behilflich sein. Natürlich müssen Sie nicht aufs Grad genau Ihren Kopf relativ zum System ausrichten, das wäre auf Dauer sicher zu unbequem.

  • Seite 43: Der Line-Eingang

    Der Line-Eingang. Grundsätzliches. Aufnahmen von analogen Audioquellen wie Kassettenspieler, Videorecorder oder Vinyl-Player (Plattenspieler) machen Sie über den mit Line In gekennzeichneten Eingang Ihrer DMX XFire 1024. Line In Anschluss finden Sie in Form einer Mini-Klinkenbuchse (3,5mm Stereoklinke) welche Sie z.B. mit dem TAPE-Record-Ausgang Ihres Verstärkers oder dem AUX-SEND-Weg eines Mischpultes verbinden.

  • Seite 44: Interner Abgriff Der Eingangsbuchse

    Für den Fall, dass Ihr Verstärker keinen Phono-Eingang besitzt, können wir Ihnen den TerraTec phonoPreAmp empfehlen, einen hochwertigen Phonovorverstärker, der schon den passenden Stecker zum Anschluss an den Line-Eingang der DMX XFire 1024 besitzt. Weitere Infos erhalten Sie unter www.terratec.net .

  • Seite 45: Der Mikrofon-Eingang

    Der Mikrofon-Eingang. Der MIC-Eingang ist für den Anschluss handelsüblicher Kondensator- mikrofone (mit und ohne Batterie) geeignet. Die Eingangsempfind- lichkeit beträgt etwa 0,1V Grundsätzliches. Mikrofon-Aufnahmen, zum Beispiel für Spracherkennung oder Internet-Telefonie, können Sie über den mit Mic gekennzeichneten Eingang Ihres SoundSystem DMX XFire 1024 machen. Verwenden Sie ein handelsübliches Kondensatormikrofon oder Headset mit einer Mono- Klinkenbuchse (3,5mm Miniklinke).

  • Seite 46: Missverständnisse

    Missverständnisse. Um Missverständnissen vorzubeugen: von einem „Soundkarten“-Mikrofon-Eingang dürfen keine qualitativen Wunder erwartet werden – auch nicht wenn er von TerraTec kommt ;-). Be- achten Sie, dass der Mikrofon-Eingang keine Mikrofone mit sog. Phantomspeisung (48V Span- nung für die Stromversorgung) bedienen kann. Diese im professionellen Studio- und Live- Einsatz üblichen Geräte verfügen meist über einen 6,3mm Klinken- oder 3poligen XLR-Stecker...

  • Seite 47: Der Digital-Ausgang

    Der Digital-Ausgang. Der Digital-Ausgang liefert ein Standard-S/PDIF-Signal mit 48kHz für Consumergeräte. Darunter fallen zum Beispiel Digitalverstärker, Mi- niDisc- oder DAT-Rekorder. Grundsätzliches. Möchten Sie Musik vom Rechner zu anderen Geräten digital übertragen, so verwenden Sie dazu den optischen Digitalausgang (oft auch als TOS-Link bezeichnet). Digital Out Im ControlPanel des SoundSystems stehen unter „Digital I/O“...

  • Seite 48: Der Kopierschutz

    Tipp. Geräte wie z.B. MiniDisc arbeiten mit einer Samplerate von 44.1kHz. Der Digitalausgang der DMX XFire arbeitet in der Einstellung „Digital Mix“ jedoch mit 48kHz. Um eine fehlerfreie („Drop-Out“-freie) Auf- nahme zu gewährleisten, muss Ihr MiniDisc-Gerät über eine eigene Sampleraten Konvertierung (SRC- Sample Rate Conversion) verfügen. Die Lautstärke des Digital-Signals regeln Sie mit dem jeweiligen Regler der Quelle im Wieder- gabefenster des ControlPanels –...

  • Seite 49: Der Digital-Eingang

    Der Digital-Eingang. Der Digital-Eingang lässt sich per Jumper (JP2) an 2 verschiedene Si- gnalpegel anpassen. In der Jumperstellung S/PDIF In entspricht der Digitaleingang dem von Consumergeräten, wie MiniDisc- oder DAT- Rekorder bekannten S/PDIF-Standard. Die Jumperstellung TTL ist für den Anschluss des Digitalausgangs der meisten CD-ROM-Laufwerke gedacht, da diese in der Regel mit TTL-Pegeln arbeiten.

  • Seite 50: Wissenswertes

    Zur Digital-Aufnahme. Das Signal am Digitaleingang lässt sich über die Aufnahmequelle „Ste- reo Mix“ im Aufnahmefenster des XFire ControlPanel aufnehmen. In Ihrer Aufnahmeapplikati- on wählen Sie als Aufnahmetreiber „DMX XFire Wave“. Achten Sie bei der Aufnahme darauf, dass Quellen die Sie nicht mit aufnehmen wollen im Wiedergabe-Mixer der XFire stumm ge- schaltet sind.
  • Seite 51 AES/EBU nach S/PDIF AES out: 2-------330 ohm------------------- SPDIF in 3--- 91 ohm 1---------|----------------------- ground S/PDIF nach AES/EBU + 5 volt SPDIF out: | |_/ diode ^ +-4,7k-+ 10 u (+) | | \ 100 n O-----+-||-+--------+--+--IC--+--+-| O-+-| O-+-120 r-||-+----+-- 2 | |_/ +-||-+ 100n 2,2k |...

  • Seite 52: Die Analogen Cd-Audio-Anschlüsse

    Die analogen CD-Audio-Anschlüsse. Das SoundSystem DMX XFire 1024 bietet zwei entkoppelte Anschlüs- se für den Analog-Ausgang Ihrer CD-Laufwerke. Im XFire-ControlPanel liegen diese am mit „CD“ bezeichneten Regler an. Grundsätzliches. Ein besonders schönes Feature des SoundSystem DMX XFire 1024 ist die Möglichkeit, gleich zwei CD-Laufwerke (z.B.

  • Seite 53: Der Aux-Eingang

    Der AUX-Eingang. Das SoundSystem DMX XFire 1024 ist mit einem internen Audio- Eingang z.B. für Videokarten ausgestattet. Alternativ kann auch hier ein CD-Laufwerk angeschlossen werden. Im XFire ControlPanel steht ein eigener Lautstärkeregler zur Verfügung. Grundsätzliches. Das SoundSystem DMX XFire 1024 ist mit einem weiteren Eingang für zusätzliche PC- Pheripherie ausgestattet.

  • Seite 54: Der Wavetable-Anschluß Und Der Interne Synthesizer

    Der Wavetable-Anschluß und der interne Synthesizer. Das SoundSystem DMX XFire 1024 ist mit einem Anschluss für Wave- table-Tochterplatinen ausgestattet. Hinweise zur Installation finden Seite Kapitel „Anschluss einer Wavetable- Tochterplatine“. Im ControlPanel wird die Lautstärke über den mit „AUX“ bezeichneten Regler bestimmt. Die Installation einer Wavetable-Tochterplatine nehmen Sie einfach so vor, wie auf Seite 9 im Kapitel „Anschluß...

  • Seite 55: Der Midi-Treiber

    Der MIDI-Treiber. Für die Wiedergabe von MIDI-Informationen über ein externes Wavetable-Modul steht ein ei- gener Treiber zur Verfügung. Diesen, im System als „DMX XFire 1024 External MIDI“ bezeich- neten Treiber, können Sie überall dort auswählen, wo ein Einsatz Sinn macht. So steht Ihnen zum Beispiel in Sequenzerprogrammen wie Logic (Fun), Cubase oder Cakewalk neben dem Treiber „DMX XFire 1024 MIDI “...

  • Seite 56: Das Joystick-/Midi-Interface

    MIDI. Auch MIDI-Geräte lassen sich über ein Adapterkabel mit der DMX XFire 1024 verbinden. Dieses Kabel ist als optionales Zubehör im Fachhandel oder direkt von TerraTec erhältlich. Besuchen Sie dazu einfach unseren Online-Shop unter http://www.terratec.net/ . Da wir häufig nach einem Schaltplan für ein solches „Adapterkabel“ gefragt werden, haben wir Ihnen im folgenden die benötigten Informationen zusammengetragen.

  • Seite 57: Die Schaltung Des Midi-Interfaces

    Die Schaltung des MIDI-Interfaces. Hinweis. Bitte beachten Sie, dass wir keinerlei Gewähr auf die Funk- tionalität und Unbedenklichkeit dieser Schaltung übernehmen. Auch können wir keine weitergehende technische Unterstützung (Support) für die Realisierung geben. SoundSystem DMX XFire 1024...

  • Seite 58: Das Dmx Xfire-Controlpanel

    Das DMX Xfire-ControlPanel. Die Beschreibung des DMX XFire ControlPanels bezieht sich auf das ControlPanel, das unter Windows 95/98 zur Verfügung steht. Das ControlPanel unter Windows 2000 beinhaltet eine PopUp-Hilfe, die die Einstellungen beschreibt. Das Wiedergabe-Fenster. Hier stellen Sie – wer hätte das gedacht? – die Lautstärken der einzelnen Signalquellen ein. Verschleisserscheinungen durch häufige Nutzung dürfte der mit „Vorne“...

  • Seite 59: Das Aufnahmefenster

    Das Aufnahmefenster. Im Aufnahmefenster bestimmen Sie, welche Signalquelle über den DMX XFire 1024 Record- Treiber von einer Applikation aufgezeichnet werden soll. Möchten Sie mehrere Geräte oder den Ausgang der DMX XFire 1024 selbst „samplen“, wählen Sie die Einstellung „Stereo Mix“. Der Mikrofoneingang hält noch zwei zusätzliche Funktionen bereit: Dieses Kürzel steht für ‚Acoustic Echo Cancelation’...

  • Seite 60: Digital I/O

    Digital I/O . Im Digital I/O-Fenster legen Sie die Einstellungen für den digitalen Ein- und Ausgang fest. Um mit dem digitalen Eingang arbeiten zu können, sollten Sie zu nächst sicher gehen, dass dieser auch aktiviert ist. Wählen Sie im Bereich „Digitaleingang“ entweder „Immer an“...

  • Seite 61: Der Equalizer

    Der Equalizer. Im Equalizerfenster können Sie den Equalizer ein bzw. auszuschalten, vorgegebene Einstel- lungen laden, überschreiben oder eigene Einstellungen speichern. Das MIDI-Fenster. Unter „MIDI“ haben wir alle für den Synthesizer der XFire relevanten Funktionen vereint. Sie bestimmen die Anzahl der Stimmen die in Hard- und/oder Software gerechnet werden und ob diese Stimmen dynamisch (empfohlen) oder lt.

  • Seite 62: 3D Einstellungen

    3D Einstellungen. Unter „3D Einstellungen“ finden Sie alle Einstellmöglichkeiten zu den 3D-Fähigkeiten der DMX XFire 1024. Besonders wichtig ist die Lautsprecherkonfiguration, denn nur so wird gewährlei- stet, dass der zur Anwendung kommende 3D-Algorithmus der richtige ist. Darüber hinaus bie- tet sich die Möglichkeit die DirectSound-Hardwarebeschleunigung zu deaktivieren. Dies macht in einigen Spielen Sinn, die ohne vorherige Überprüfung eine beliebige Anzahl Hardware- Buffer allokieren, was zum Teil zum Absturz des Spiels führen kann.

  • Seite 63: Verschiedenes

    Verschiedenes . Unter „Versch.“ (Verschiedenes) haben wir Funktionen untergebracht, die nicht direkt etwas mit der XFire zu tun haben, sondern vielmehr das Verhalten des ControlPanels an sich beein- flussen. Dazu gehören das Laden und Speichern sogenannter Mixer-Settings, das Aktivieren der globalen Hotkeys und das Anzeigen des Icon’s in der Taskbarleiste. Laden und Speichern.

  • Seite 64: Heisse Tasten - Die Hotkeys

    Heisse Tasten – die Hotkeys. Für Spezialisten haben wir nahezu allen Funktionen auch Tastatur-Befehle (Hotkeys) zugewie- sen, die so eine noch schnellere Navigation durch die Software erlauben. Abgefahren wird’s in diesem Zusammenhang übrigens, wenn Sie die Steuerung mit Hilfe von Spracherkennungs- software übernehmen.

  • Seite 65: Die Bundlesoftware Im Überblick

    Ihnen in allen Bereichen professionelle Dienste zu leisten. Keine Spielerei und (fast ...) kein Schnickschnack. Im Verzeichnis „HOTSTUFF“ – so ist es bei TerraTec Tradition – haben wir für Sie die unserer Meinung nach besten und nützlichsten Audio-Share- und Freeware- Programme gesammelt, um Ihnen auch hier genug Stoff für viele Stunden Spaß...

  • Seite 66: Musicmatch Jukebox - Die Komplettlösung

    Musicmatch Jukebox – die Komplettlösung. Mit dem Programm Musicmatch Jukebox der Firma Musicmatch, können sie nicht nur verschie- dene Formate wiedergeben, sondern genauso archivieren und ins MP3 Format wandeln. Leider steht uns diese Software nur in englischer Sprache zur Verfügung, aber nichtsdestotrotz, den- ken wir wird sich Ihnen die Bedienung schnell erschließen.

  • Seite 67: Burn Baby, Burn

    Haben Sie eine aktive Internetverbindung, wird automatisch über die sogenannte CDDB (steht für CompactDisk DataBase) der Künstler-, Albumname und Titel der eingelegten CD angezeigt. Wandeln Sie diese in das MP3 Format werden diese Informationen in der MP3, als sogenann- ter ID Tag abgelegt. Burn Baby, Burn! Mit dem integrierten CD Brennprogramm können sie einfach und dennoch komfortabel Ihre persönliche Abspielliste (Playlist) auf ein Rohling bannen.

  • Seite 68: Nicht Nur Für Jäger, Auch Für Sammler

    Nicht nur für Jäger, auch für Sammler Organisieren Sie Ihr Musikarchiv und sortieren Sie nach verschiedensten Kategorien, ob Al- bum, Künstler, Titel, Genre oder Stimmung. Bei Bedarf lassen Sie auch noch eigene hinzufü- gen. Die "Find Music" Funktion lässt Sie Ihre Schätzchen schnell und einfach wiederfinden (CTRL+F).

  • Seite 69: Wavelab Lite - Der Audioeditor

    WaveLab Lite – Der Audioeditor. Steinbergs preisgekrönte Audio-Editing-Suite WaveLab gestattet Ihnen die Aufnahme und professionelle Bearbeitung Ihres Tonmaterials. Schnitte, Kopierfunktionen, Lautstärke- Bearbeitung, Fades, Crossfades, Dynamikbearbeitung, Loop-Funktion, Entzerrung (Equalizer), Sampleratenkonvertierung – alles drin. Ausführliche Informationen zum Umgang mit WaveLab Lite finden Sie in der Onlinehilfe zum Programm.

  • Seite 70: Emagic Logic Fun - Der Sequenzer

    Emagic Logic Fun – der Sequenzer. Ein renommierter Audio- und MIDI-Sequenzer der Extraklasse mit allem was Spaß macht: von Notation inklusive Noten Druck, verschiedenen Editierungsmöglichkeiten bis zu einem fetten Mischer mit eingebauten Effekten – alles da. Nach der Installation finden Sie in der Logic Fun Programmgruppe auch eine ausführliche Do- kumentation als PDF Datei, welche Sie nicht nur bei fragen durchstöbern sollten.
  • Seite 71 Ein Anwendungsbeispiel: ziehen Sie per drag und drop eine WAV-Datei Ihrer Wahl auf den 3D- Player und drücken Sie den Play-Button. Nun lassen sich über das Menü „Listener“ die unter- stützten 3D-Fähigkeiten miteinander vergleichen: Headphones: passt die 3D-Positionierung auf Kopfhörer an Speakers: passt die 3D-Positionierung auf 2 und 4 Lautsprecher an Hardware 3D: 3D-Funktionen über die Hardware der DMX XFire.
  • Seite 72 Vertical Circle: beschreibt eine vertikale Kreisbewegung des Objektes im gleichbleibenden Abstand zum Hörer. Empfehlenswert für die Wahrnehmung des „Oben-Unten“-Syndroms. Fly-by: Das Objekt fliegt aus weiter Ferne kommend, haarscharf vor Ihrem Gesicht vorbei und verschwindet wieder. Manual: Legen Sie selbst die Position des Objektes mit der Maus fest. SoundSystem DMX XFire 1024...

  • Seite 73: Die 3D-Demos

    Die 3D-Demos. Zum Lieferumfang der DMX XFire 1024-Software gehören auch verschiedene Demos, welche die 3D-Audio-Eigenschaften der Karte veranhörlichen: Athene – Entwicklungswerkzeug zum Erstellen eigener Klangwelten (nähere Infos im README-File zum Programm). Donuts – süße Klänge umschwirren Sie in einer abstrakten 3D-Umgebung. All diese Programme hören und sehen Sie mit freundlicher Unterstützung von Sensaura Ltd.

  • Seite 74: Das Hotstuff-Verzeichniss

    Das HOTSTUFF-Verzeichniss. Auf der CD-ROM zum SoundSystem DMX XFire haben wir noch eine ganze Menge weiterer Programme, Tools und Dateien für Sie zusammengestellt. Es lohnt sich also, auch hier einmal ´reinzuschauen. Viele der hier vorgestellten Programme sind Shareware. Bitte unterstützen auch Sie das Sha- reware-Prinzip und leisten Sie bei Gefallen der Programme die von den Autoren erbetene Ver- gütung.

  • Seite 75: 3D-Audio - Die Hintergründe

    3D-Audio – Die Hintergründe. „3D-Audio“ ... das klingt schon interessant. Aber auch irgendwie nach so was wie Sprach- synthese, Motion-Tracking, Künstliche Intelligenz, Bioscanning und Kreditkartenzahlung übers Internet. Mit anderen Worten: wow, tolle Technik - aber funktionieren tut’s doch nicht richtig. Geht’s Ihnen genauso? Dann folgen Sie unserem kurzen Ausblick über das derzeit technisch machbare, die Ziele und Hintergründe dieser noch jungen aber zukunftsweisenden Technolo- gie.

  • Seite 76: 3D-Audio Heute

    3D-Audio heute. Heute steht den Entwicklern und Ihnen leistungsfähige Technik zur Verfügung, die mit Hilfe ausgeklügelter Algorithmen das, was damals mit aufwendiger Mikrofonie festgehalten wurde, hör- und steuerbar zu machen. Die Basis dafür sind, einfach gesagt, sog. Laufzeit- und Phasen- /Frequenzverschiebungen im Audiosignal.

  • Seite 77: Anhang

    Anhang. FAQ – Häufig gestellte Fragen und ihre Antworten. Frage 1: Ist es erforderlich, Jumper zu versetzen und Schalterstellungen zu verändern, bevor ich die Soundkarte installiere? Antwort 1: Für den Betrieb und den Einbau der Karte an sich ist es nicht notwendig Jumper zu verset- zen.
  • Seite 78 Frage 4: Wie kann ich von meiner Hifi-Anlage aufnehmen? Antwort 4: • Verbinden Sie den Line-Ausgang Ihrer Hifi-Anlage mit dem Line-In der Soundkarte. • Als Ausgang verwenden Sie den Record Out oder Tape Play eines Tape-Anschlusses des Hifi-Verstärkers. • Dann müssen Sie im DMX XFire 1024 Mixer bei „AUFNAHME“ als Aufnahmequelle LINE-IN angeben.
  • Seite 79 Frage 6: Über die Lautsprecher werden kontinuierlich Hintergrundgeräusche ausgegeben, was kann ich tun? Antwort 6: Bei der Konzeption der Soundkarte wurde auf beste Audioeigenschaften Wert gelegt. Trotzdem lässt sich nicht ausschließen, dass sich in bestimmten Rechnerkonfigurationen Einstreuungen von Grafik- und Videokarten, Festplattencontrollern oder Netzteilen auf das Audiosignal auswirken.
  • Seite 80 Frage 9: Es gelingt mir nicht den MacroFX Effekt wahrzunehmen. Antwort 9: Überprüfen Sie die Einstellungen im DMX XFire 1024 Mixer. MacroFX arbeitet u.a. mit ei- ner Lautstärkeanhebung. Wenn Sie die Regler auf Maximum gestellt haben, kann die Kar- te die Lautstärke nicht weiter erhöhen und der Effekt ist kaum wahrnehmbar. Frage 10: WAV-Dateien, die mit der DMX XFire 1024 abgespielt werden, klingen verzerrt.
  • Seite 81 Sie können aus der ReActor Mailbox unter der Rufnummer 02157-817924 (analog) und 02157-817942 (ISDN) ständig neueste Treiber- und Softwareversionen beziehen. Ebenfalls haben Sie darauf Zugriff über unsere Internet-Seiten (http://www.terratec.net) Hier erhal- ten Sie auch aktuelle Informationen über unsere Produkte und brandheiße Tools rund um Ihre Soundkarte.
