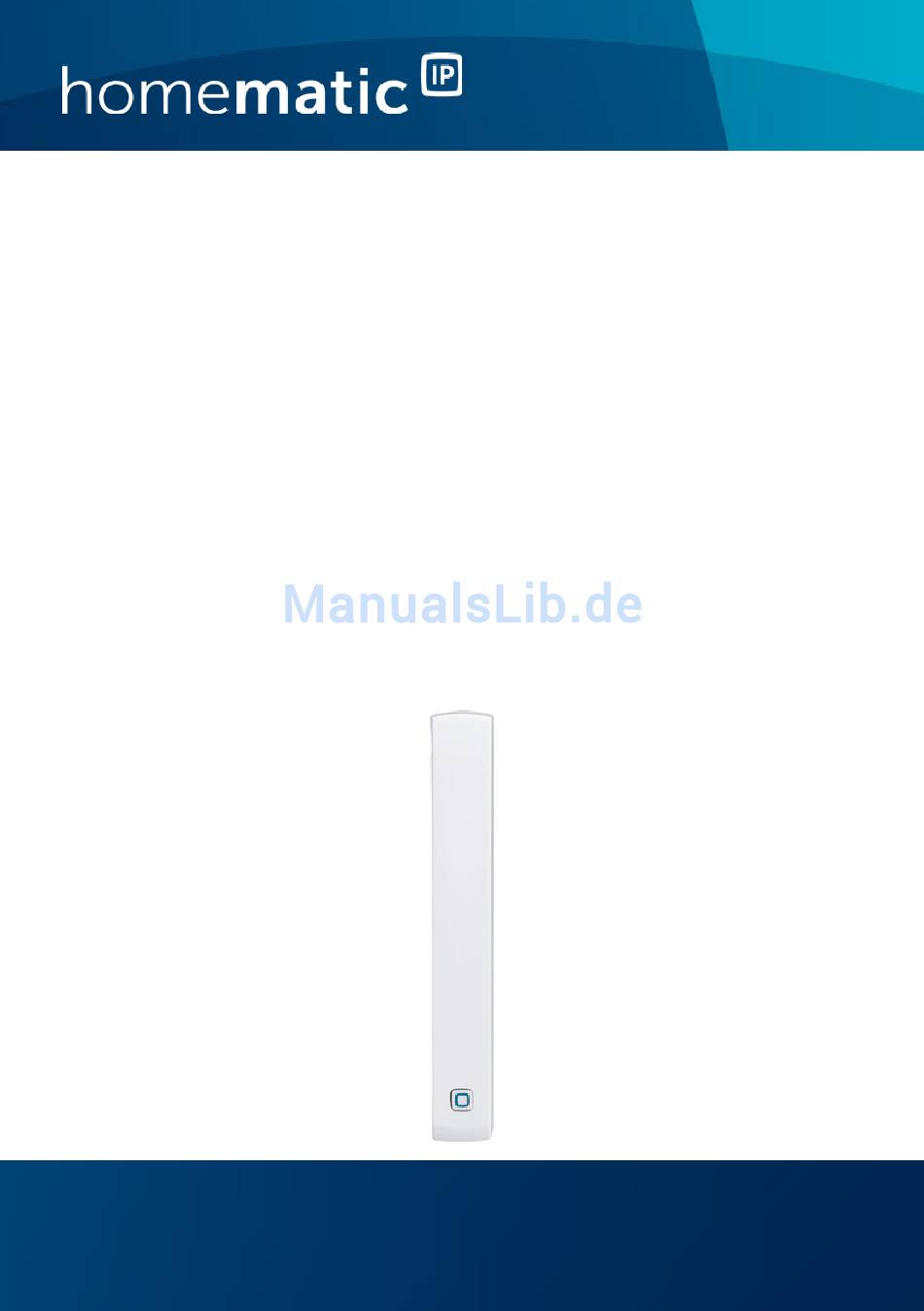

- Seite 1 Montage- und Bedienungsanleitung Mounting instruction and operating manual Fenster- und Türkontakt - optisch S. 2 Door / Window Contact - optical p. 25 HMIP-SWDO...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Fenster- und Türkontakt - optisch Abdeckkappen (braun/weiß) Doppelseitiger Klebestreifen Senkkopfschrauben 2,2 x 13 mm Reflektoraufkleber (für dunkle Untergründe) 1,5 V LR03/Micro/AAA Batterie Bedienungsanleitung Dokumentation © 2015 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des... - Seite 5 3 mm 3 mm...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ...........8 Gefahrenhinweise ............8 Funktion und Geräteübersicht ........10 Allgemeine Systeminformationen ......11 Inbetriebnahme .............. 11 Anlernen ................11 Montage.................13 5.2.1 Auswahl eines geeigneten Montageortes ..13 5.2.2 Klebestreifen- oder Schraubmontage ....14 Batterie wechseln ............16 Fehlerbehebung ............. 17 7.1 Schwache Batterie ..............17 Befehl nicht bestätigt ............ -
Seite 8: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung. - Seite 9 Gefahrenhinweise der Gefahrenhinweise verursacht werden, über- nehmen wir keine Haftung. In solchen Fällen er- lischt jeder Gewährleistungsanspruch! Für Folge- schäden übernehmen wir keine Haftung! Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verän- dern des Gerätes nicht gestattet. Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger...
-
Seite 10: Funktion Und Geräteübersicht

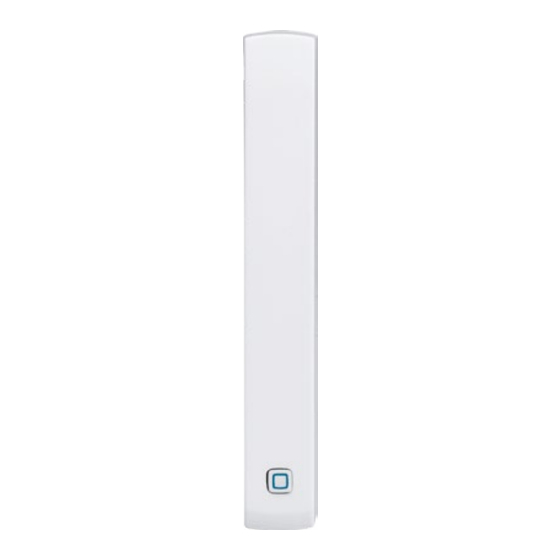

Fenster bzw. Türen durch einen integrierten Infrarot-Sensor. Geöffnete Fenster und Türen werden unmittelbar in der Homematic IP App angezeigt - so können Sie auch von unterwegs Ihre Fenster und Türen immer im Auge behalten. Der Fenster- und Türkontakt passt sich durch zwei ver- schiedene Abdeckkappen farblich an den Tür- bzw. -
Seite 11: Allgemeine Systeminformationen
Allgemeine Systeminformationen Allgemeine Systeminformationen Dieses Gerät ist Teil des Smart-Home-Systems Homema- tic IP und kommuniziert über das Homematic IP Funk- protokoll. Alle Homematic IP Geräte können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Welcher Funktionsumfang sich... - Seite 12 Inbetriebnahme Zum Anlernen des Fenster- und Türkontakts gehen Sie wie folgt vor: • Öffnen Sie die Homematic IP App auf Ihrem Smartphone. • Wählen Sie den Menüpunkt „Gerät anlernen“ aus. • Ziehen Sie den Isolierstreifen aus dem Batterie- fach (C) des Fenster- und Türkontaktes heraus.
-
Seite 13: Montage
Inbetriebnahme • Vergeben Sie in der App einen Namen für das Ge- rät und ordnen Sie es einem Raum zu. Montage Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen. Setzen Sie die Abdeckkappe noch nicht auf! 5.2.1 Auswahl eines geeigneten Montageortes •... -
Seite 14: Klebestreifen- Oder Schraubmontage
Inbetriebnahme Ist der Fenster-/Türrahmen für die Montage des Fenster- und Türkontakts zu schmal, kann das Gerät nicht montiert werden. Bei schlecht reflektierenden Untergründen (z. B. dunklen Fensterrahmen) muss der mitgelie- ferte Reflektoraufkleber an die Innenkante vom Fenster-/Türflügel gegenüber dem Infrarot-Sen- sor des Fenster- und Türkontaktes angebracht werden. - Seite 15 Inbetriebnahme Achten Sie darauf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber, fett- sowie lö- sungsmittelfrei und nicht zu kühl ist, damit der Klebestreifen langfristig haften kann. Schraubmontage Durch die Schraubmontage wird die Tür bzw. das Fenster beschädigt. Bei Mietwohnungen könnte dies zu einer Schadensersatzforderung oder zum Einbehalt der Mietkaution führen.
-
Seite 16: Batterie Wechseln
Batterie wechseln Batterie wechseln Wird eine leere Batterie in der App bzw. am Gerät an- gezeigt (s. „7.4 Fehlercodes und Blinkfolgen“ auf Seite 19), tauschen Sie die verbrauchte Batterie gegen eine neue Batterie des Typs LR03/Micro/AAA aus. Beachten Sie dabei die richtige Polung der Batterie. Um die Batterie des Fenster- und Türkontakts zu wech- seln, gehen Sie wie folgt vor: Ziehen Sie die Abdeckkappe (D) von der Elektro-... -
Seite 17: Fehlerbehebung
Erholungszeit der Batterie wieder mehrfach gesendet werden. Bricht beim Senden die Spannung wieder zusammen, wird dies in der Homematic IP App und am Gerät ange- zeigt (s. „7.4 Fehlercodes und Blinkfolgen“ auf Seite 19). Tauschen Sie in diesem Fall die leere Batterie gegen eine neue aus (s. -
Seite 18: Duty Cycle
Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP-Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. -
Seite 19: Fehlercodes Und Blinkfolgen
Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Kurzes oranges Funküber- Warten Sie, bis Blinken tragung/ die Übertragung Sendeversuch/ beendet ist. Datenübertra- gung 1x langes Vorgang be- Sie können mit grünes Leuch- stätigt der Bedienung fortfahren. 1x langes rotes Vorgang fehl- Versuchen Sie es Leuchten geschlagen... - Seite 20 Fehlerbehebung Kurzes oranges Batterie leer Tauschen Sie Leuchten (nach die Batterie des grüner oder Gerätes aus (s. „6 roter Empfangs- Batterie wechseln“ meldung) auf Seite 16). 1x langes rotes Vorgang Versuchen Sie Leuchten fehlgeschla- es erneut (s. „7.2 gen oder Duty Befehl nicht bestä- Cycle-Limit tigt“...
-
Seite 21: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen Wiederherstellung der Werksein- stellungen Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Ein- stellungen verloren. Um die Werkseinstellungen des Fenster- und Türkontakts wiederherzustellen, gehen Sie wie folgt vor: Ziehen Sie die Abdeckkappe (D) von der Elektro- •... -
Seite 22: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Das Gerät ist für Sie bis auf einen eventuell erfor- derlichen Batteriewechsel wartungsfrei. Überlas- sen Sie eine Wartung oder Reparatur einer Fach- kraft. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. -
Seite 23: Technische Daten
Übereinstimmung mit den grundlegenden Anforderun- gen und den anderen relevanten Vorschriften der Richtli- nie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.eQ-3.de. Technische Daten Geräte-Kurzbezeichnung: HMIP-SWDO Versorgungsspannung: 1x 1,5 V LR03/Micro/AAA Stromaufnahme: 100 mA max. Batterielebensdauer: 2 Jahre (typ.) - Seite 24 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
-
Seite 25: Package Contents
Package contents Quantity Description Homematic IP Window / Door Contact - optical Caps (brown/white) Double-sided adhesive strips Countersunk head screws 2.2 x 13 mm Reflecting sticker (for dark surfaces) 1.5 V LR03/micro/AAA battery Operating manual Documentation © 2015 eQ-3 AG, Germany All rights reserved. - Seite 26 Table of contents Information about this manual........27 Hazard information ............27 Function and device overview ........29 General system information ........30 Start-up ................30 Teaching-in ................30 Mounting ................32 5.2.1 Selecting a suitable mounting location .... 32 5.2.2 Adhesive strip or screw mounting...... 33 Changing battery ............34 Troubleshooting .............36 7.1 Weak battery ................
-
Seite 27: Information About This Manual
Information about this manual Please read this manual carefully before beginning op- eration with your Homematic IP components. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, please hand over this manual as well. - Seite 28 Hazard information For safety and licensing reasons (CE), un- authorized change and/or modification of the device is not permitted. The device may only be operated in dry and dust- free environment and must be protected from the effects of moisture, vibrations, solar or other meth- ods of heat radiation, cold and mechanical loads.
-
Seite 29: Function And Device Overview
Open windows and doors are immediately displayed in the Homematic IP app. Even while being away from home you can keep a close eye to your windows and doors. Thanks to the two different caps, the colour of the device adapts to the door and window frames. -
Seite 30: General System Information
General system information This device is part of the smart home solution Homemat- ic IP and works with the Homematic IP radio protocol. All devices of the Homematic IP system can be configured comfortably and individually with a smartphone via the Homematic IP app. - Seite 31 Start-up To teach-in the window / door contact, please proceed as follows: • Open the Homematic IP app on your smart- phone. • Select the menu item “Teach-in device”. • Remove the insulation strip from the battery compartment (C) of the window / door contact.
-
Seite 32: Mounting
Start-up Mounting Please read this entire section before starting to mount the device. Do not yet place the cap! 5.2.1 Selecting a suitable mounting location • Select a window or door for mounting the win- dow / door contact. • Fasten the window / door contact on the side of the window or door where the handle is located, in the upper third of the window / door frame... -
Seite 33: Adhesive Strip Or Screw Mounting
Start-up For poorly reflecting surfaces (e.g. dark window / door frames) the supplied reflecting sticker has to be fixed to the inner edge of the window / door casement on the opposite of the infra-red sensor (F) or the window / door contact. 5.2.2 Adhesive strip or screw mounting You can mount the window / door contact with... -
Seite 34: Changing Battery
Changing battery Screw mounting Using screws will damage the window and/or door. For those living in rented accommodation, this could lead to a landlord making claim for compensation or holding back a tenant’s deposit. For mounting the window / door contact with the sup- plied screws, please proceed as follows: •... - Seite 35 Changing battery below with your index finger and thumb and pull it forward (see figure 2). You will find the battery compartment below (C). • Insert a new 1.5 V LR03/micro/AAA battery into the battery compartment (C), making sure that you insert them the right way round (see figure 3).
-
Seite 36: Troubleshooting
If the voltage drops too far during transmission, this will be displayed on the device or via the Homematic IP app (see „7.4 Error codes and flashing sequences“ on page 37). In this case, replace the empty battery by a new one (see „6 Changing battery“... -
Seite 37: Duty Cycle
Devices must cease transmission when they reach the 1% limit until this time restriction comes to an end. Homematic IP devices are designed and produced with 100% conformity to this regulation. During normal operation, the duty cycle is not usually reached. - Seite 38 Troubleshooting 1x long green Transmission You can continue lighting confirmed operation. 1x long red Transmission Please try again lighting failed (s. „7.2 Command not confirmed“ on page 36). Short orange Teach-in mode Please enter the flashing (every active last four numbers 10 seconds) of the device serial number to confirm...
-
Seite 39: Restore Factory Settings
Restore factory settings 1x orange and Test display Once the test dis- 1 x green light- play has stopped, ing (after insert- you can continue. ing battery) Restore factory settings The factory settings of the device can be re- stored. If you do this, you will lose all your set- tings. -
Seite 40: Maintenance And Cleaning
Maintenance and cleaning Maintenance and cleaning The device does not require you to carry out any maintenance other than replacing the battery when necessary. Enlist the help of an expert to carry out any maintenance or repairs. Clean the device using a soft, lint-free cloth that is clean and dry. -
Seite 41: Technical Specifications
Directive 1999/5/EC. You can find the full declaration of conformity at www.eQ-3.de. Technical specifications Device short description: HMIP-SWDO Supply voltage: 1x 1.5 V LR03/micro/AAA Current consumption: 100 mA max. Battery life: 2 years (typ.) - Seite 42 Technical specifications Instructions for disposal Do not dispose of the device with regular domes- tic waste! Electronic equipment must be dis- posed of at local collection points for waste elec- tronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive. Information about conformity The CE sign is a free trading sign addressed ex- clusively to the authorities and does not include...
- Seite 43 Technical specifications...
- Seite 44 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
