4.3 Grundbedienung
Das Programm wird bei der Installation
im Windows Programm-Verzeichnis im
Ordner „TECHKON GmbH / TECHKON
SpectroConnect" abgelegt.

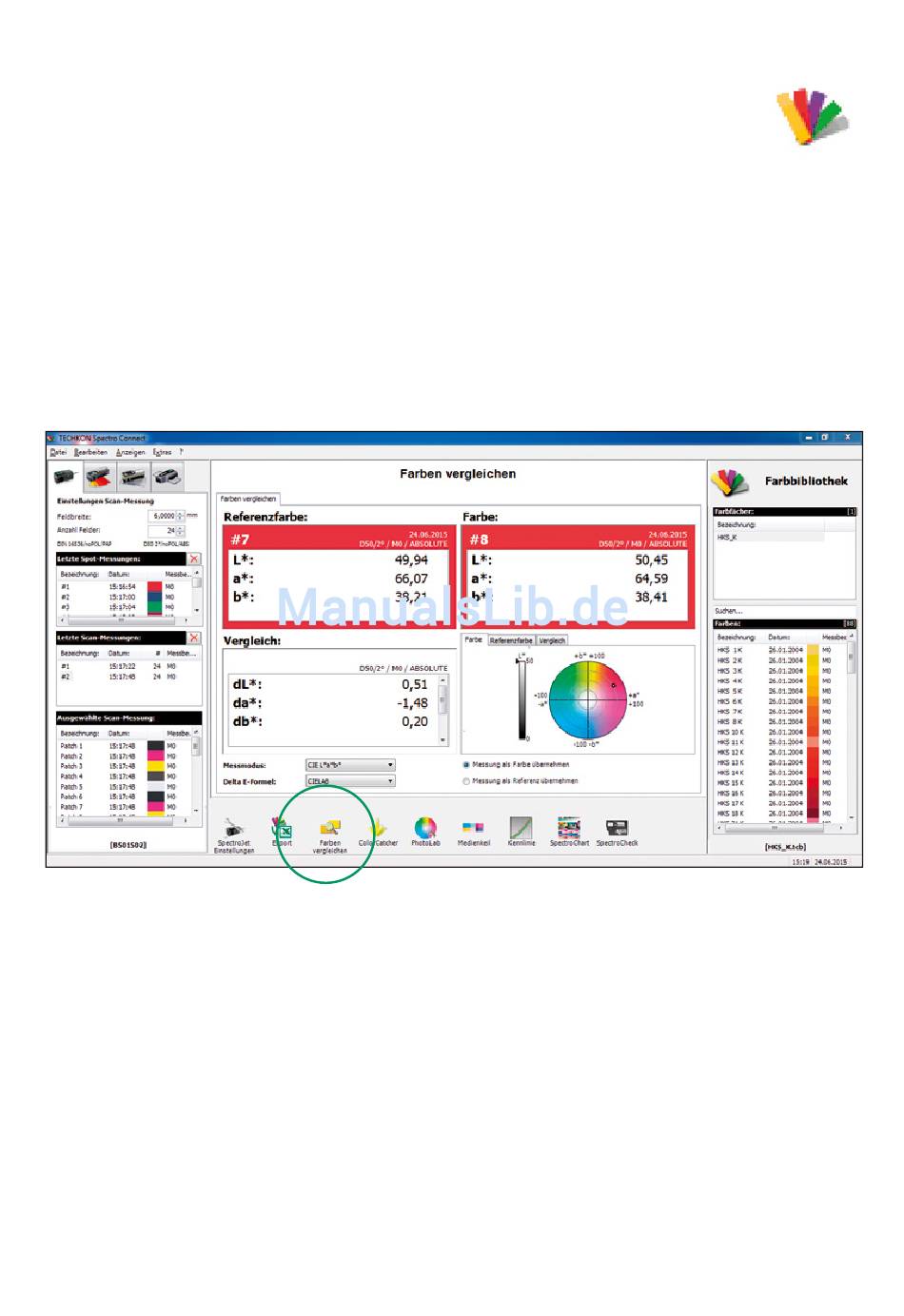

Nach dem Start des Programms öffnet sich das Programm-Modul „Farben verglei-
chen", das (wie alle Programm-Module) in vier Bereiche aufgeteilt ist: Links befinden
sich die Einstellungen zur Scan-Messung sowie bereits ausgeführte Spot- und Scan-
Messungen, in der Mitte das jeweils aktivierte Programm-Modul, rechts die auf dem
PC abgelegte Farbbibliothek und unten eine Leiste, in der die Symbole der auswählba-
ren Programm-Module sichtbar und selektierbar sind.
1.
2.
3.
4.
1. Die Menüleiste ist nach Windows-Stan-
dard angelegt. Sie beinhaltet bekannte Pro-
gammfunktionen wie z.B. Öffnen, Speichern,
Drucken und Beenden.
2. Das Fenster „Letzte Spot-Messungen" lis-
tet die bereits ausgeführten Einzel-Messungen
auf.
3. Das Fenster „Letzte Scan-Messungen" lis-
tet die bereits ausgeführten Scan-Messungen
auf.
Handbuch TECHKON SpectroJet Kapitel 4 – SpectroConnect
5.
4. In „Ausgewählte Scan-Messungen" akti-
vierte Messungen, werden mit ihren komplet-
ten Messdaten im Hauptfenster (5.) angezeigt.
5. Fenster des aktiven Programm-Moduls
6. In dieser Leiste werden die verfügbaren
Programm-Module angezeigt. Durch Auswahl
mit dem Mauszeiger wird in eine Anwendung
gewechselt, die dann im mittleren Teil des
Bildschirms aktiv ist.
Nach dem Start von SpectroConnect wird
zunächst das Modul „Farben vergleichen"
angezeigt.
Programm-Symbol
SpectroConnect
6.
Seite 67
