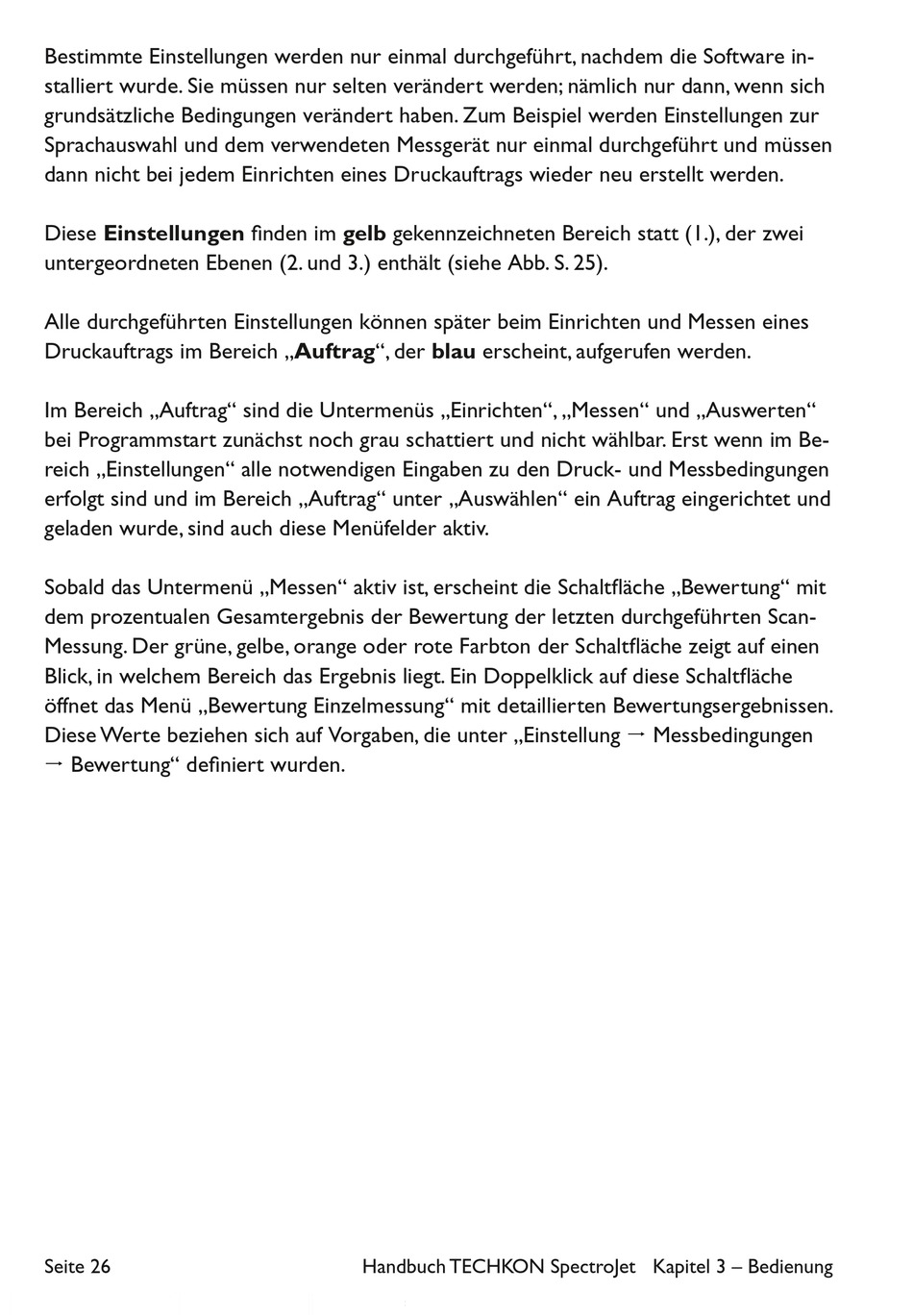

Bestimmte Einstellungen werden nur einmal durchgeführt, nachdem die Software in-
stalliert wurde. Sie müssen nur selten verändert werden; nämlich nur dann, wenn sich
grundsätzliche Bedingungen verändert haben. Zum Beispiel werden Einstellungen zur
Sprachauswahl und dem verwendeten Messgerät nur einmal durchgeführt und müssen
dann nicht bei jedem Einrichten eines Druckauftrags wieder neu erstellt werden.
Diese Einstellungen finden im gelb gekennzeichneten Bereich statt (1.), der zwei
untergeordneten Ebenen (2. und 3.) enthält (siehe Abb. S. 25).
Alle durchgeführten Einstellungen können später beim Einrichten und Messen eines
Druckauftrags im Bereich „Auftrag", der blau erscheint, aufgerufen werden.
Im Bereich „Auftrag" sind die Untermenüs „Einrichten", „Messen" und „Auswerten"
bei Programmstart zunächst noch grau schattiert und nicht wählbar. Erst wenn im Be-
reich „Einstellungen" alle notwendigen Eingaben zu den Druck- und Messbedingungen
erfolgt sind und im Bereich „Auftrag" unter „Auswählen" ein Auftrag eingerichtet und
geladen wurde, sind auch diese Menüfelder aktiv.
Sobald das Untermenü „Messen" aktiv ist, erscheint die Schaltfläche „Bewertung" mit
dem prozentualen Gesamtergebnis der Bewertung der letzten durchgeführten Scan-
Messung. Der grüne, gelbe, orange oder rote Farbton der Schaltfläche zeigt auf einen
Blick, in welchem Bereich das Ergebnis liegt. Ein Doppelklick auf diese Schaltfläche
öffnet das Menü „Bewertung Einzelmessung" mit detaillierten Bewertungsergebnissen.
Diese Werte beziehen sich auf Vorgaben, die unter „Einstellung Messbedingungen
Bewertung" definiert wurden.
Seite 26
Handbuch TECHKON SpectroJet Kapitel 3 – Bedienung
