FIAT DUCATO III

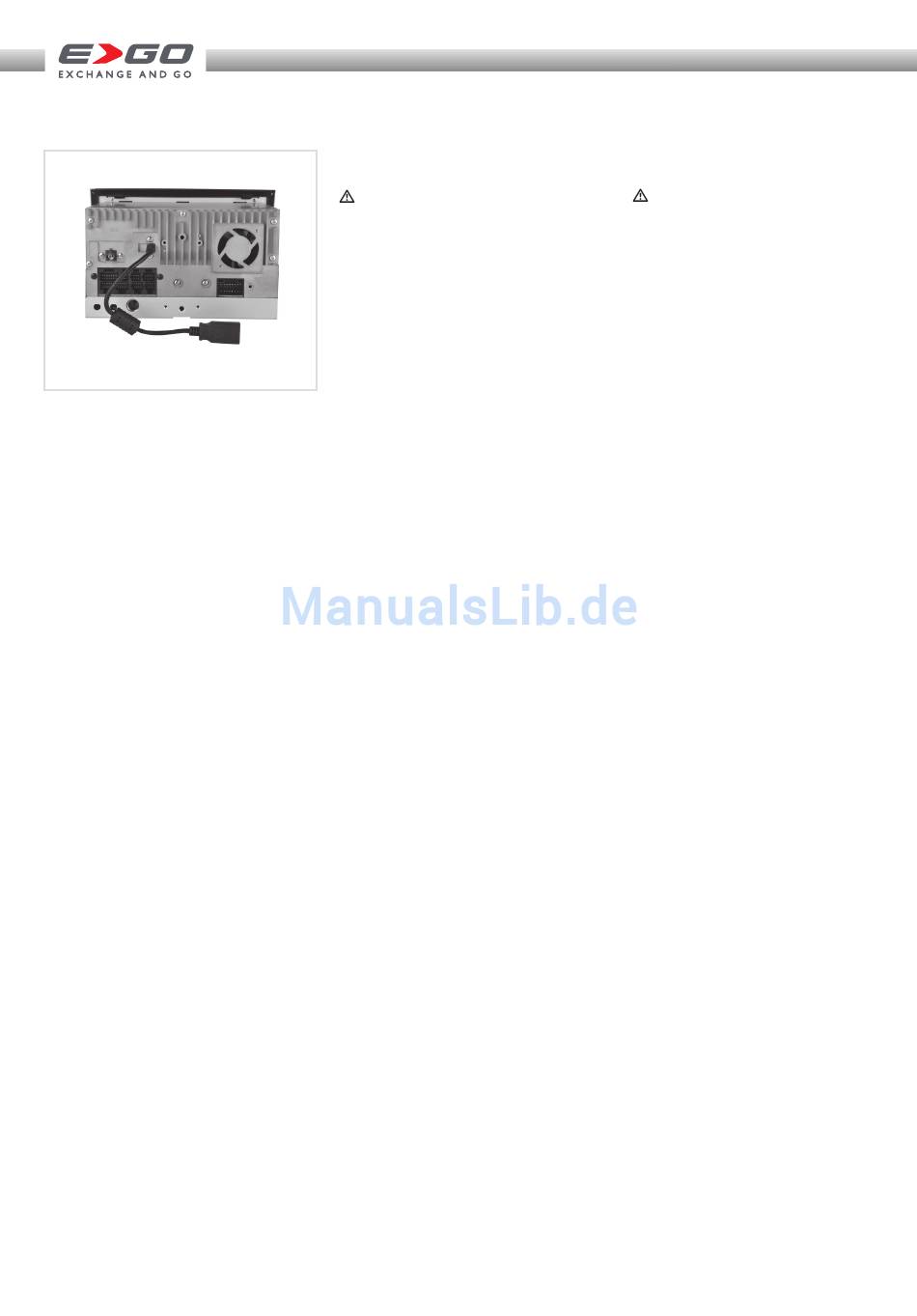

Übersicht Anschlüsse:
Das Hauptanschlusskabel wird wie im
Anschlussdiagramm abgebildet angeschlossen.
BITTE BEACHTEN
Anschluss Parking-Kabel
Das Kabel „Parking" muss an einen Hand-
bremsenkontakt angeschlossen werden, so dass
dieses gegen Masse (GND) geschaltet ist, wenn
die Handbremse angezogen ist.
Anschluss Reverse-Kabel
Das Kabel „Reverse" muss an einen Rücklicht-
kontakt angeschlossen werden, so dass
dieses gegen 12 V geschaltet ist, wenn der
Rückwärtsgang eingelegt wird.
Beachten Sie hierzu das Anschlussdiagramm.
Connections Overview:
Connect the main wire harness exactly as
shown in the electrical connections overview.
PLEASE NOTE
Connection of Parking Cable
Do connect the "Parking" cable to a terminal of
your handbrake which shunts to ground (GND)
when the handbrake is engaged.
Connection of Reverse Cable
Do connect the "Reverse"cable to a terminal of
your tail light that supplies 12 V voltage when
the reverse gear is engaged.
Refer to the device connection diagram.
