Inhaltszusammenfassung für ZENEC Z-E3715

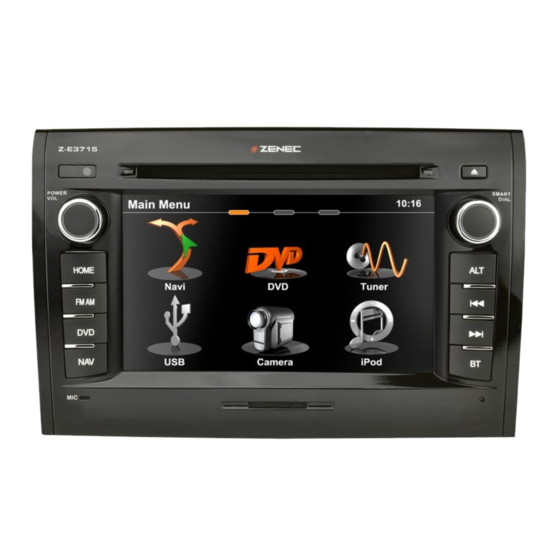

- Seite 1 Z- E 3715 FIAT DUCATO III INSTALLATIONSANLEITUNG DEVICE INSTALLATION MANUAL...
-
Seite 2: Übersicht Anschlüsse
FIAT DUCATO III Übersicht Anschlüsse: Connections Overview: Das Hauptanschlusskabel wird wie im Connect the main wire harness exactly as Anschlussdiagramm abgebildet angeschlossen. shown in the electrical connections overview. PLEASE NOTE BITTE BEACHTEN Connection of Parking Cable Anschluss Parking-Kabel Do connect the “Parking“ cable to a terminal of Das Kabel „Parking“... -
Seite 3: Montage
Montage: Installation: Der Z-E3715 kann in FIAT Ducato The Z-E3715 is suitable to be Fahrzeugen mit Radiovorbereitung installed in FIAT Ducato vehicles verbaut werden. Die Doppel-1DIN featuring OE provisions for radio Werkszustand sollte so aussehen, mounting. The double 1-DIN factory wie links abgebildet. - Seite 4 Stellen Sie sicher, dass dort wo Check for clearance back in der Fakra Antennenstecker hinter the mounting slot, where the dem Gerät zu liegen kommt, ein Fakra connector on the backside Durchbruch existiert. Bruchgefahr of device is located. Without der Fakrabuchse am Gerät! opening in the plastic rear the Falls keine Aussparung vorhanden Fakra connector may break due...
- Seite 5 Please check if all plug-and-socket connections on the Achten Sie vor der finalen Montage des Z-E3715 rear of the Z-E3715 are properly seated before you insert darauf, dass alle Steckverbindungen auf der Geräte- and fix the device in the console.
- Seite 6 BT Mikrofon Adapterkabel Montageschrauben BT microphone Mounting screws interface T O U C H A N O T H E R W O R L D ZENEC by ACR AG Bohrturmweg 1 CH-5330 Bad Zurzach Schweiz/Switzerland E-Mail: support@zenec.com www.zenec.com ·...
